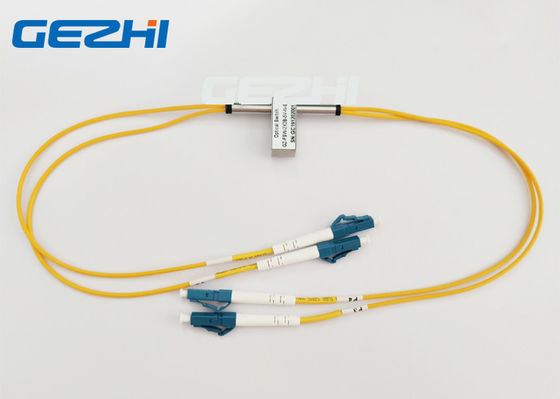

Mini interruptores de desvio da fibra ótica de 5V LC UPC 1310nm 2x2

Mini interruptores de desvio da fibra ótica de 5V LC UPC 1310nm 2x2
Mini interruptores de desvio da fibra ótica de 5V LC UPC 1310nm 2x2

Imagem Grande :  Mini interruptores de desvio da fibra ótica de 5V LC UPC 1310nm 2x2

Detalhes do produto:
Lugar de origem: CHINA
Marca: GEZHI or OEM
Certificação: CE RoHS FCC,ISO9001
Número do modelo: 2x2 adicionam o interruptor ótico da gota
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: 2pcs em uma espuma com caixa plástica
Tempo de entrega: 2-7 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 60000pcs pelo mês
Descrição de produto detalhada
Comprimento de onda: 1310 e 1550nm Controle o tipo: Não-travamento
Fonte de alimentação: 5v Conector: LC/UPC
Nome do produto: Mini interruptores de desvio da fibra ótica 2x2 Aplicações: Proteção do transmissor e do receptor
Realçar:

Interruptor ótico do desvio

,

interruptores óticos da fibra 2x2

,

interruptor da fibra ótica 1310nm





Os mini interruptores de desvio da fibra ótica 2x2 para adicionam ou deixam cair nos sistemas óticos



Interruptores de desvio da fibra ótica 2x2 de GEZHI os mini com cabo de 2mm evitam dentro a fibra fácil quebrar. Seu com 10pins que pode moutable na placa do PWB.

O interruptor de desvio 2x2 ótico é ajustado rapidamente para contornear o modo para isolar o mainnetwork do dispositivo local dos trabalhos em rede. Tipo da fonte de GEZHI o vário de interruptor ótico gosta de 1x1, de 1x2, de 2x2, de 1x3, de 1x4, de 1x2 duplo, de 2x2, de 2x4, de Multi-canal, de 1x8, de 1x16, de 1x32 e do interruptor ótico do equipamento ou do interruptor ótico personalizado.



Características

Baixo custo ímpar
Baixa perda de inserção

Altamente estável e seguro
Isolamento alto do canal
Travamento ou Não-travamento
Trajeto ótico livre da cola Epoxy



Aplicações

Instrumentação

Roteamento do sinal ótico

Sistemas de teste da rede

Óticos configuráveis adicionam/gotas

Proteção do transmissor e do receptor

Proteção/restauração óticas de Netrwork



imagem dos interruptores de desvio da fibra ótica 2x2

Mini interruptores de desvio da fibra ótica de 5V LC UPC 1310nm 2x2 0



Especificação

Parâmetros   GZ-FSW-2×2B
Escala de comprimento de onda nanômetro 850±40/1300±40 1260~1650
Avelength de funcionamento nanômetro 850/1300 1310/1490/1550/1625/1650
Perda de inserção DB Tipo: 0,8 máximo: 1,2 Tipo: 0,6 máximo: 0,8
Perda do retorno DB MM≥30 SM≥50
Interferência DB MM≥35 SM≥55
PDL DB ≤0.05
WDL DB ≤0.25
TDL DB ≤0.25
Repetibilidade DB ≤±0.02
Fonte de alimentação v 3,0 ou 5,0
Vida épocas ≥107
Comute o tempo Senhora ≤8
Poder da transmissão mW ≤500
Temperatura de funcionamento -20~+70
Temperatura de armazenamento -40~+85
Peso g 16
Dimensão milímetro (L) (W) 12.0× (H) 8,2 a personalização 27.0× está disponível.


Pinos

Parâmetros Pinos Movimentação elétrica Sensor do estado
2×2B Trajeto ótico 1 5 6 10 2-3 3-4 7-8 8-9
Não-travamento P1-P3 -- -- -- -- Fim Aberto Aberto Fim
P1-P4, P2-P3 V+ -- -- Terra Aberto Fim Fim Aberto
travamento P1-P3 -- -- Terra V+ Fim Aberto Aberto Fim
P1-P4 P2-P3 V+ Terra -- -- Aberto Fim Fim Aberto



Rota ótica

Estado um Estado dois


interruptor mecânico 1310 da fibra ótica do desvio 2x2/1550nm que travam o sistema de OXC




interruptor mecânico 1310 da fibra ótica do desvio 2x2/1550nm que travam o sistema de OXC


Informação da ordem

GZ-2×2B

Modo Comprimento de onda Tipo da tensão Modelo de controle Tipo da fibra Diâmetro da fibra Comprimento da fibra Conector
S=SM
M=MM
85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others
3=3V
5=5V
L=Latching
Travamento de N=Non-
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC
