Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda: | 1310&1550nm | Controle o tipo: | Não-travamento |
|---|---|---|---|
| Fonte de alimentação: | 5v | Conector: | SC/UPC |
| Nome do produto: | módulo de interruptor do desvio da fibra ótica 2x2 | Poder da transmissão: | ≤500mW |
| Realçar: | interruptor de desvio da fibra 2x2,módulo de interruptor do desvio 1550nm,Interruptor de desvio ótico do único modo |
||
Módulo de interruptor detravamento do desvio da fibra ótica 2x2 da manutenção programada 1310/1550nm
Embalagem do módulo de interruptor do desvio da fibra ótica de GEZHI 2x2 em uma caixa do metal com alta temperatura do funcionamento. Seu vem com 1310&1550nm o tipo Não-travar singlemode SC/APC pigtailed. o interruptor fibróptico do desvio 2x2 conecta os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. Isto é conseguido usando uma configuração proprietária opto-mecânica pendente da patente e ativado através de um sinal de controle bonde. O interruptor oferece a confiança ultra-alta e o desempenho rápido do velocidade de interruptor assim como o bidirecional. Os interruptores fibrópticos do desvio 2x2 são solução verdadeira do interruptor para aplicações óticas dos trabalhos em rede.
Características
Aplicações
HOMEM
R&D no laboratório
Monitoração de sistema
OADM configurável
Especificação
|
Parâmetros
|
GZ-FSW-2×2BA | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,7 máximo: 1,0 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Dimensão | milímetro | (L) (W) 30.0× (H) 12,8 a personalização 55.0× está disponível. | |
Rota ótica
| PN | Trajeto ótico | Movimentação elétrica | Sensor do estado | Rota ótica | |||
| GZ-FSW-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Não-travamento | P1-P3 | -- | -- | Fim | / |
|
Desvio |
| P1-P4 P2-P3 |
V+ | Terra | Aberto | / |
|
Normal | |
Informação da ordem
GZ-2×2BA-X-xx-x-x-x-xx-x-x
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

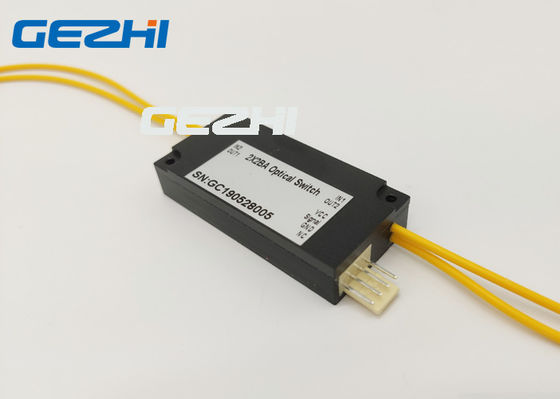

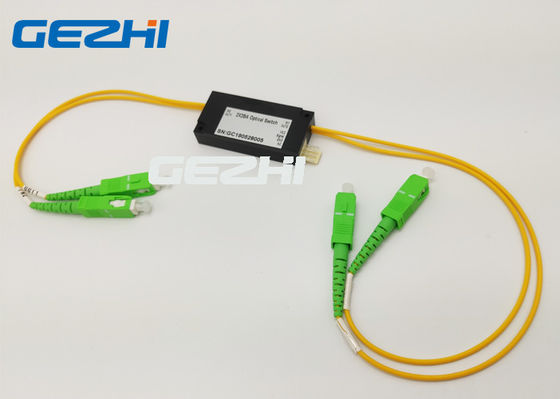

imagem ótica do módulo de interruptor do desvio da fibra 2x2
