Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda: | 1550~1570nm | Controle o tipo: | Travamento |
|---|---|---|---|
| Poder: | 10Watts | Conector: | FC/APC ou personalizado |
| Nome do produto: | 1550~1570nm que trava o interruptor ótico | Tipo da fibra: | SMF-28e |
| Realçar: | 10 watts de interruptores da fibra ótica,1x2 que trava o interruptor ótico,interruptor da fibra ótica 1570nm |
||

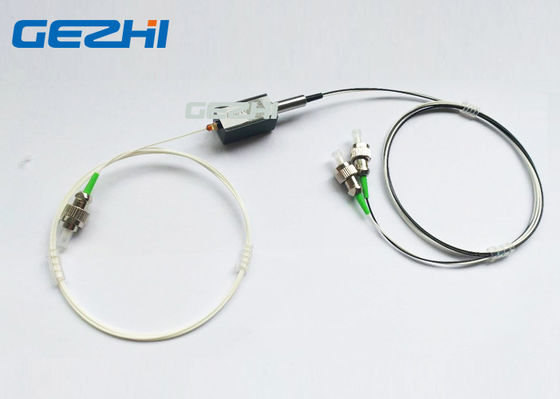

a fibra ótica do poder superior 1x2 comuta 10 watts de 1550~1570nm que trava o interruptor ótico
Os interruptores fibrópticos do poder superior 1×2 de GEZHI apoiam 10Watts. A escala de comprimento de onda de funcionamento desde 1550 nanômetro a 1570nm. Seu com o FC/APC pigtailed, travando ou Não-travando é selecionado. GEZHI igualmente pode fornecer a série quase completa do interruptor ótico que personalizou.
Características
Poder superior
Baixa perda de inserção
Interferência alta
Pacote compacto
Aplicações
Monitor da rede
OADM configurável
Proteção de anel de fibra ótica
Sistema ótico da cruz & da conexão
Especificação
| Parâmetro | Valor | ||
| Tipo | 1×1, 1×2 | ||
| Comprimento de onda (nanômetro) | 1310 +/30 ou 1550+/-30 | 1310+/-30&1550+/-30 | |
| Perda de inserção (DB) | ≤0.7 (tipo 0,6) | ≤0.9 (tipo 0,7) | |
| Conversa transversal (DB) | ≥55 | ≥55 | |
| Perda do retorno (DB) | ≥55 | ≥55 | |
| Repetibilidade (DB) | ≤±0.05 | ||
| Comute o tempo (a Senhora) | 10 | ||
| Vida (ciclo) | >1.000.000 | ||
| Comute o modo | Travamento ou Não-travamento | ||
| Temperatura de funcionamento (°C) | -5 ~ +70 | ||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||
| Conduza a tensão (v) | pulso C.C. 5 ±0.5 ou 5V | ||
| Corrente do trabalho (miliampère) | <50 | ||
| Entregar do poder (W) | <10> | ||
| Tipo da fibra | SMF-28e | ||
| Comprimento da fibra (m) | Leia a informação da ordem | ||
| Dimensione (LxMxH) (milímetros) | (L) 26.5× (W) 13.4× (H) 11 | ||
Informação pedindo
GZ-HSW-1x2-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Pinos
| Movimentação elétrica | Sensor do estado | |||||||
| Trajeto ótico | ||||||||
| Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | pulso de +V | Terra | N/A | N/A | aberto | fim | fim | aberto |
| 1-3 | Terra | pulso de +V | N/A | N/A | fim | aberto | aberto | fim |
