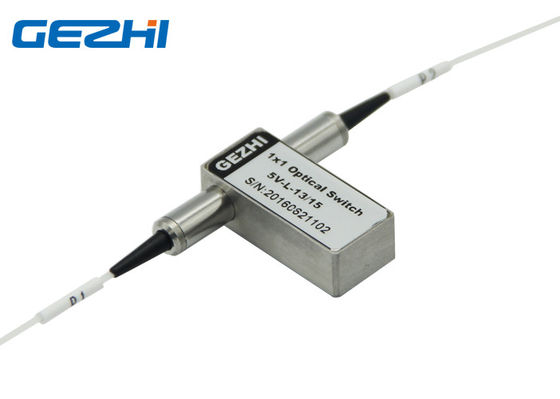

Fora de 1x1 travado obturador travou o interruptor fibróptico

Fora de 1x1 travado obturador travou o interruptor fibróptico
Fora de 1x1 travado obturador travou o interruptor fibróptico Fora de 1x1 travado obturador travou o interruptor fibróptico

Imagem Grande :  Fora de 1x1 travado obturador travou o interruptor fibróptico

Detalhes do produto:
Lugar de origem: CHINA
Marca: GEZHI or OEM
Certificação: CE RoHS ISO9001
Número do modelo: GZ-FSW-1x1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: 2pcs em uma espuma com caixa plástica
Tempo de entrega: 2-7 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 60000pcs pelo mês
Descrição de produto detalhada
Nome do produto: Interruptor óptico 1x1 Comprimento de onda: 1310&1550nm
Controle o tipo: Travamento Fonte de alimentação: Tensão 5V
Conector: nenhuns Aplicação: Bloqueio de canal
Realçar:

interruptores óticos da fibra 1550nm

,

interruptor fibróptico travado 1x1

,

Travando o interruptor ótico


o obturador de ligar/desligar dos interruptores óticos da fibra 1x1 travou o interruptor fibróptico


Os interruptores óticos da fibra do 1x1 de GEZHI são projetados para o uso em redes de comunicação e em instrumentos de fibra ótica da medida. Obturador de ligar/desligar o interruptor 1x1 travado consiste em dois portos que seletivamente transmite, reorienta, ou obstrui o poder ótico em uma linha de transmissão da fibra ótica.

Obturador de ligar/desligar o interruptor 1x1 fibróptico travado deve ser atuado para selecionar ou mudar entre dois estados. Em consequência, consome a baixa energia elétrica para operar o interruptor ótico.



Características

Tempo curto do interruptor

Design compacto, tamanho diminuto
Baixas distorções óticas
Baixa perda de inserção

Altamente estável & seguro
Cola Epoxy-livre no trajeto ótico
Único modo ou opcional multimodo
Escala de comprimento de onda de funcionamento larga
pacote do Emenda-selo
Segurança contra falhas que trava e quetrava



Aplicações

Módulo e integração de sistemas
Instrumentação, testes, e medida

Sensor da fibra

Interruptor da rede
R&D no laboratório
Obstrução do canal
Metropolitan Area Network

Monitoração de sistema
Proteção e restauração da rede


Especificação

Parâmetros   GZ-FSW-1×1
Escala de comprimento de onda nanômetro 850±40/1300±40 1260~1650
Avelength de funcionamento nanômetro 850/1300 1310/1490/1550/1625/1650
Perda de inserção DB Tipo: 0,5 máximo: 0,8 Tipo: 0,5 máximo: 0,8
Perda do retorno DB MM≥30 SM≥50
Interferência DB MM≥65 SM≥75
PDL DB ≤0.05
WDL DB ≤0.25
TDL DB ≤0.25
Repetibilidade DB ≤±0.02
Fonte de alimentação v 3,0 ou 5,0
Vida épocas ≥107
Comute o tempo Senhora ≤8
Poder da transmissão mW ≤500
Temperatura de funcionamento -20~+70
Temperatura de armazenamento -40~+85
Peso g 16
Dimensão milímetro (L) 27.0× (W) 12.0× (H) 8,2



Informação da ordem

GZ-FSW-1x2-x-xx-x-x-x-xx-x-x

Modo Comprimento de onda Tipo da tensão Modelo de controle Tipo da fibra Diâmetro da fibra Comprimento da fibra Conector
S=SM
M=MM
85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others
3=3V
5=5V
L=Latching
Travamento de N=Non-
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC

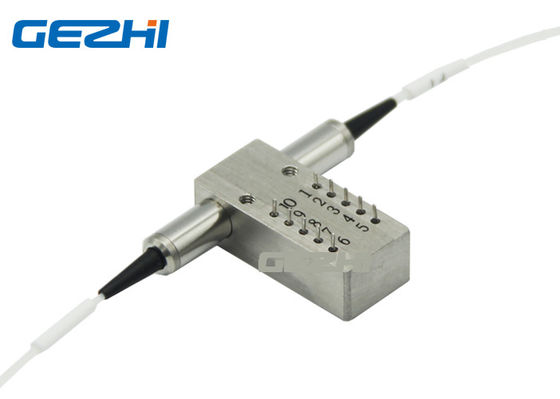

Pinos

Tipo Pin Movimentação elétrica Sensor do estado
1×1   Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9
Travamento P1-P2 -- -- Terra V+ Fim Aberto Aberto Fim
Fim da luz V+ Terra -- -- Aberto Fim Fim Aberto
Não-travamento P1-P2 -- -- -- -- Fim Aberto Aberto Fim
Fim da luz V+ -- -- Terra Aberto Fim Fim Aberto


Rota ótica

Estado um Estado dois

                    dispositivo DE LIGAR/DESLIGAR mecânico Opto da fibra ótica dos interruptores 1x1 óticos mini



                     dispositivo DE LIGAR/DESLIGAR mecânico Opto da fibra ótica dos interruptores 1x1 óticos mini




Dimensão

dispositivo DE LIGAR/DESLIGAR mecânico Opto da fibra ótica dos interruptores 1x1 óticos mini
