Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Comutador de fibra óptica MEMS | Canal: | 1x16 |
|---|---|---|---|
| Comprimento de onda: | 1310&1550nm | Controle o tipo: | Não-travamento |
| Conector: | nenhuns | Aplicação: | Monitor de canal |
| Realçar: | interruptor da fibra ótica dos mems,Interruptor RS232 ótico,interruptor ótico de 1x16 MEMS |
||

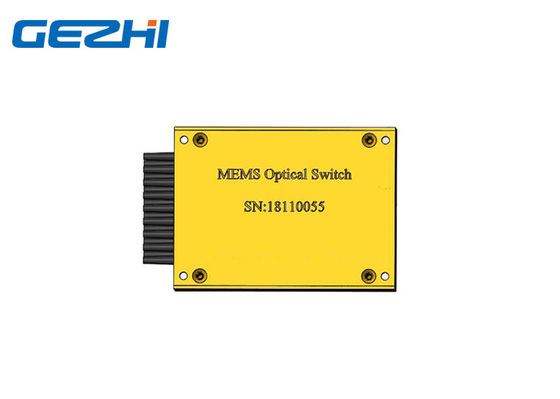

1x16 interruptor ótico da fibra larga do passband MEMS Singlemode
O interruptor ótico do MEMS de GEZHI é baseado em uma microplaqueta micro-eletromecânica do sistema (MEMS). A microplaqueta de MEMS consiste em um espelho eletricamente móvel em um apoio do silicone. Uma tensão aplicada à microplaqueta de MEMS faz com que o espelho gire, que muda o acoplamento da luz entre a entrada e as fibras da saída do interruptor ótico de MEMS.
Características
Tempos de alta velocidade do interruptor
Estabilidade alta e confiança alta
Baixa perda de inserção e baixo PDL
Insensível a choque e à vibração
Aplicações
Comutação
Monitoração da rede
Obstrução
Especificação
| Parâmetro | Unidade | Valor |
| Canal do interruptor | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Comprimento de onda | nanômetro | C band/L band/C+L/others |
| Perda de inserção | DB | ≤0.8/1.0/1.2/1.5/1.7 |
| Repetibilidade | DB | ≤±0.02 |
| Perda do retorno | DB | ≥50 |
| Conversa transversal | DB | ≥50 |
| Perda do dependente do comprimento de onda | DB | ≤0.3 |
| Perda do dependente da polarização | DB | ≤0.2 |
| Perda do dependente da temperatura | DB | ≤0.3 |
| Tempo do interruptor | Senhora | ≤15 |
| Manipulação ótica do poder | mW | ≤500 |
| Comute o tipo | -- | Não-travamento |
| Tensão do poder | V | 5±10% |
| Consumo de potência | W | ≤0.4 |
| Durabilidade | Ciclos | 1 bilhão Min. |
| Temperatura de funcionamento | ℃ | -5 ~+70 |
| Humidade relativa de funcionamento | %RH | 5~90 |
| Temperatura de armazenamento | ℃ | -40 ~ +85 |
| Humidade relativa do armazenamento | %RH | 5~90 |
| Tipo da fibra | -- | SMF-28 ou equivalente |
Notas:
1. Especificado sem conectores;
2. Faixa de O: 1290~1330nm, faixa de C: 1530~1570nm, L faixa: 1570~1610nm, faixa completa: 1270~1620nm
3. O IL é medido em CWL, ℃ 23. O IL é para a único-faixa. a Duplo-faixa adiciona 0,2 DB.
4. WDL é medido na escala a +/- 20nm no ℃ 23
5. A repetibilidade é definida após 100 ciclos
6. Tipo da fibra: SMF-28 com 0.9mm tubo fraco ou equivalente
Microplaqueta de MEMS
Informação da ordem
GZ-MS-1x16-x-x-xx-xx-x
| Modo | Canal | Comprimento de onda | Tipo da fibra | Comprimento da fibra | Conector | Controle o tipo |
| Interruptor de MS=MEMS |
1xN Especifique N, onde N≤32 |
faixa 1=O faixa 2=C faixa 3=L 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
