Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento OLP | Modo de proteção: | 1:1 |
|---|---|---|---|
| Comprimento de onda: | 1310&1550nm | Porta de monitoramento: | RJ45 、 RS-232 |
| Conector: | SC/PC | Tamanho: | 2U: 483 x 230 x 89 mm |
| Realçar: | equipamento de 1550nm OLP,linha ótica de 1310nm OLP,Sistema do interruptor de OLP |
||

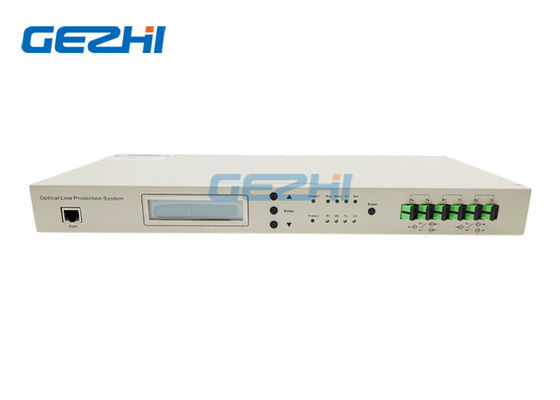

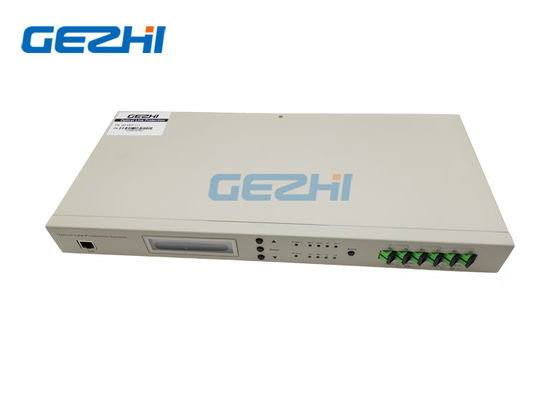

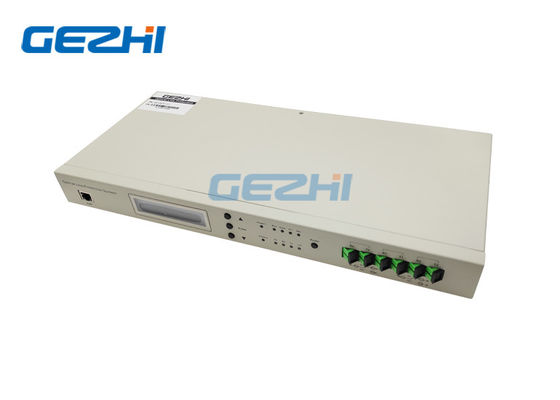

Linha ótica sistema 1310/1550nm do equipamento 1+1 do 1:1 OLP do interruptor da proteção
O equipamento de GEZHI OLP (linha proteção ótica) é um dispositivo usado em pares, um em cada extremidade do sinal ótico proteger a linha de transmissão da rede. O euipment de OLP usa a fibra ótica vaga da rota diferente para construir um trajeto alternativo. Pode realizar a monitoração ótica do poder e o interruptor automático. Pela monitoração de tempo real o estado de poder na fibra de trabalho. puder automaticamente comutar da fibra de trabalho à fibra alternativa quando o valor do poder da fibra de trabalho mais baixo do que um ponto inicial definido pelo utilizador. Na rede de comunicação ótica, OLP monitora o poder ótico da fibra ótica de fibra ótica e à espera no tempo real. Caso que o poder ótico atual da fibra ótica é menos do que o valor de ponto inicial de comutação pré-ajustado, a seguir o alarme está ligada e comutaria à fibra ótica à espera automaticamente para proteger a linha ótica do sistema de transmissão.
Características
Baixa perda de inserção
Características transparentes da transmissão
Interruptor não invasor do negócio
Reduza a perda causada pela linha falha
Nível elevado de integração pelo projeto de encaixe, que salvar o espaço do armário
Aumente a confiança da rede da transmissão, melhore a qualidade da rede
A expansão é muito conveniente
OLP adota o projeto de 1 U-alto e pode ser instalado em um padrão 19" chassi do metal. Aplica-se 1+1 na linha ótica sistema alternativo (linha ótica sistema alternativo do 1:1). Quando a linha principal ótica divide, pode manter a transmissão do sinal por automaticamente comuta à linha alternativa.
ilustração de 1+1 proteções:
Características funcionais
A luz indicadora mostra o estado da linha ótica no porto
O poder do ponto inicial do interruptor e o poder alarming do ponto inicial podem estabelecer-se pelo acesso do painel LCD ou da gestão de rede
Dois tipos do modo de funcionamento disponíveis: retorne automaticamente e manualmente à linha principal.
Os equipamentos principais em receber o local têm três modos para comutar: manual e de controle remoto automáticos, forçados
O tempo do interruptor automático é menos do que 20ms

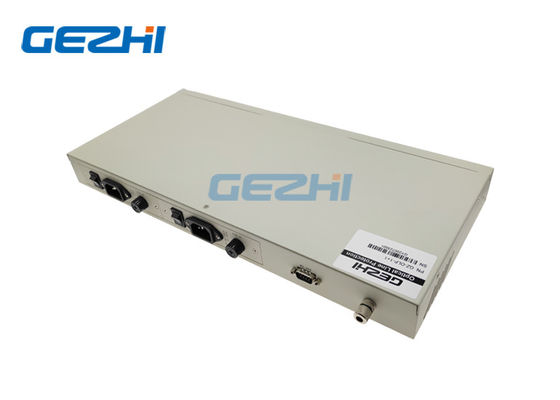

Fonte de alimentação quente da redundância e quente-pluggable duplos
Com gestão de rede do telecontrole do CLI
Especificação
| Parâmetro de sistema | Índice técnico | |
| Comprimento de onda da calibração | 1310nm & 1550nm | |
| Perda de inserção no lado transmissor | < 4=""> | |
| Perda de inserção em receber o lado | < 1=""> | |
| Perda do retorno | ≥ 45dB | |
| Interferência | > 55dB | |
| Perda da polarização | <0> | |
| Detectando a escala do poder ótico | -50~20dBm | |
| Tempo do interruptor | < 20ms=""> | |
| poder do ponto inicial do Auto-interruptor | -30dBm | |
| Modo do interruptor | Manual automático, forçado, remoto | |
| Porta de acesso ótica do entrada/saída | SC/APC, SC/PC, FC/APC, FC/PC | |
| Porta de acesso da gestão de rede | RJ45, RS232 | |
| Modo da gestão de rede | CLI | |
| A dimensão do produto | chassi padrão do metal 19-inch | |
| Exigência ambiental | Temperatura de funcionamento | -10℃ ~ 60℃ |
| Temperatura de armazenamento | -40℃ ~ 80℃ | |
| Humidade relativa | 5% ~ 95%, nenhum-se condensando | |
| Fonte de alimentação (padrão) | 220V/AC, 50Hz; -48V/DC (opcional) | |
| Segurança e compatibilidade electrónica | Complacente com FCC, UL, CE, TUV, padrões de CSA | |
| Consumo de potência | < 5W=""> | |
Ilustração da proteção do 1:1
Características funcionais
A luz indicadora mostra o estado da linha ótica no porto
O poder do ponto inicial do interruptor e o poder alarming do ponto inicial podem estabelecer-se pelo acesso do painel LCD ou da gestão de rede
Os equipamentos principais em receber o local têm três modos para comutar: manual e de controle remoto automáticos, forçados
O tempo do interruptor automático é menos do que 40ms
Fonte de alimentação quente da redundância e quente-pluggable duplos
Com gestão de rede do telecontrole do CLI
Parâmetro técnico
| Parâmetro de sistema | Índice técnico | |
| Comprimento de onda da calibração | 1310nm &1550nm | |
| Perda de inserção no lado transmissor | < 1=""> | |
| Perda de inserção em receber o lado | < 1=""> | |
| Perda do retorno | ≥ 45dB | |
| Interferência | > 55dB | |
| Perda da polarização | <0> | |
| Detectando a escala do poder ótico | -50~20dBm | |
| Tempo do interruptor | < 40ms=""> | |
| poder do ponto inicial do Auto-interruptor | -30dBm | |
| Modo do interruptor | Manual automático, forçado, remoto | |
| Porta de acesso ótica do entrada/saída | SC/APC, SC/PC, FC/APC, FC/PC | |
| Porta de acesso da gestão de rede | RJ45, RS232 | |
| Modo da gestão de rede | CLI | |
| A dimensão do produto | chassi padrão do metal 19-inch | |
| Exigência ambiental | Temperatura de funcionamento | -10℃ ~ 60℃ |
| Temperatura de armazenamento | -40℃ ~ 80℃ | |
| Humidade relativa | 5% ~ 95% quese condensam | |
| Fonte de alimentação (padrão) | 220V/AC, 50Hz; - 48V/DC (opcionais) | |
| Segurança e compatibilidade electrónica | Complacente com FCC, UL, CE, TUV, padrões de CSA | |
| Consumo de potência | < 5W=""> | |
