Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Interruptor de fibra óptica | Canal: | 1x16 |
---|---|---|---|
Comprimento de onda: | 1310&1550nm | Porta de monitoramento: | RS-232 、 RJ45 |
Conector: | FC / PC ou FC / APC | Tamanho: | Montagem em Rack 1U |
Realçar: | interruptores óticos da fibra 1x16,Multi equipamento do interruptor ótico do canal,módulo de interruptor 1xN ótico |
Interruptores óticos 1U 19" da fibra do Multi-canal 1x16 quadro RackMount
Os interruptores óticos da fibra de GEZHI oferecem o multi canal até 16port com perda rápida do tempo do interruptor, a de alta qualidade e a baixa de inserção. Este tipo da montagem em rack dos interruptores óticos da fibra do multi-canal 1x16 é um dispositivo funcional que controlando e comutando a rota ótica. Sua lata controlada através do porto RS232, da porta ethernet e do automóvel feitos a varredura em determinada frequência ou selecionados manualmente do painel frontal. Os interruptores óticos da fibra do Multi-canal 1x16 19" Rackmount 1U usado no sistema de teste de fibra ótica para a fibra ótica e o seu teste do cabo exterior, o teste componente, e o sistema de vigilância ótico dos sensores do multi-ponto.
Características
Painel de exposição do diodo emissor de luz. Exposição visual, operação conveniente.
Gestão remota do controle RS232 e dos ethernet
O canal e o intervalo de tempo da exploração automática podem estabelecer-se.
Baixa perda de inserção, interruptor rápido
SerialNet, confiança alta, estabilidade alta
Sinal transparente da transmissão. Estabilidade e confiança altas.
Aplicações
Medida automática
Monitoração do cabo e sistema de manutenção
FITL
Monitoração remota da rede ótica
Especificação
Parâmetros | Unidade | Indicadores |
Canal não. | 1xN (N≤16) | |
Escala de comprimento de onda | nanômetro | 1260~1650 |
Teste o comprimento de onda | nanômetro | 1310/1550 |
Perda de inserção | DB | Tipo: ≤0.8dB, máximo: DB ≤1.5 |
Repetibilidade | DB | ≤ ±0.02 |
Perda do retorno | DB | ≥ 45 |
Interferência | DB | ≥ 70 |
WDL | DB | ≤ 0,25 |
PDL | DB | ≤ 0,1 |
Poder ótico | mW | ≤ 500 |
Tempo do interruptor | Senhora | Senhora ≤10 (tempo do interruptor de sequência do canal adjacente) |
Tipo da fibra | Manutenção programada (9/125um) | |
Conector | FC/PC, FC/APC |
Parâmetros | Unidade | Indicadores |
Canal não. | 1xN (N≤16) | |
Escala de comprimento de onda | nanômetro | 1260~1650 |
Teste o comprimento de onda | nanômetro | 1310/1550 |
Perda de inserção | DB | Tipo: ≤0.8dB, máximo: DB ≤1.5 |
Repetibilidade | DB | ≤ ±0.02 |
Perda do retorno | DB | ≥ 45 |
Interferência | DB | ≥ 70 |
WDL | DB | ≤ 0,25 |
PDL | DB | ≤ 0,1 |
Poder ótico | mW | ≤ 500 |
Tempo do interruptor | Senhora | Senhora ≤10 (tempo do interruptor de sequência do canal adjacente) |
Tipo da fibra | Manutenção programada (9/125um) | |
Conector | FC/PC, FC/APC |
Porto da monitoração | RJ45, RS-232 | |
Fonte de alimentação de trabalho (Tomada-tipo) |
V |
C.A.: 85~ 265 (50/60Hz) |
Consumo de potência | W | < 10 |
Temperatura de funcionamento | ℃ | -5 ~ 55 |
Tamanho | milímetro | 1U: 483 x 250 x 45 |

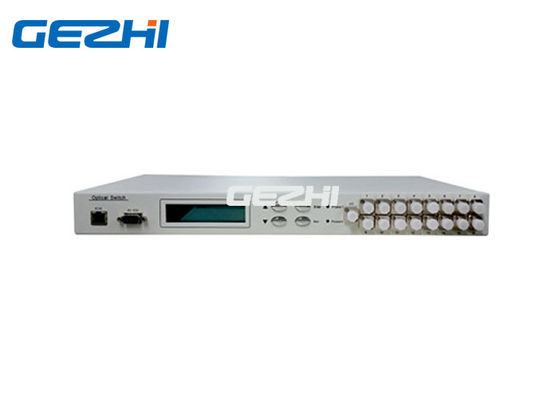

Painel a explicar:
◆ RJ45: Relação da gestão de rede das comunicações;
◆ RS-232: Relação de série de Rs-; Relação de comunicação RS232 de série;
◆ LCD: Dispositivos que indicam a informação diretamente;
▲ do ◆: Chave a mover; ▼: Chave a abaixar; Entre: Chave a determinar;
Esc: Chave a cancelar.
Poder do ◆: Luz de poder; Erro: lâmpada de problema;
COM do ◆, 1~16: Relaçãodafibra;

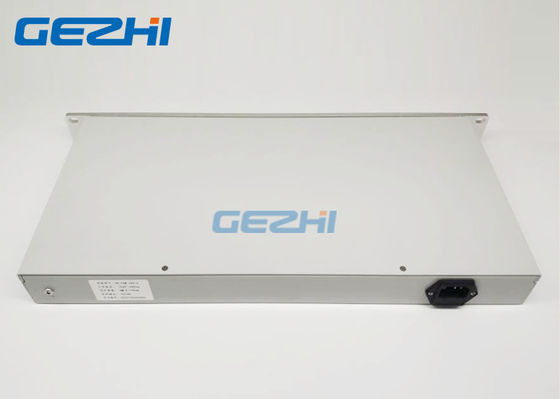

Painel traseiro
C.A. do ◆: 85~265V: Relação do cabo de alimentação;
◆ DE LIGAR/DESLIGAR: Interruptor mestre da fonte de alimentação;
