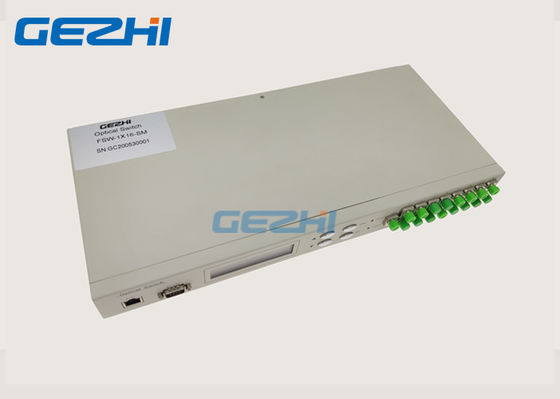

Interruptor ótico programável do chassi 1x16 Benchtop da montagem em rack


Equipamento programável do interruptor ótico do chassi 1x16 de Benchtop/montagem em rack

GEZHI Benchtop/equipamento programável do interruptor ótico chassi 1x16 da montagem em rack até 16port com perda rápida do tempo do interruptor, a de alta qualidade e a baixa de inserção. O equipamento programável do interruptor ótico deste chassi 1x16 de Benchtop/montagem em rack é um dispositivo funcional que controlando e comutando a rota ótica. Sua lata controlada através do porto RS232, da porta ethernet e do automóvel feitos a varredura em determinada frequência ou selecionados manualmente do painel frontal. No sistema de transmissão ótico da fibra, é usado para o controlo ótico da rota, o LAN, a fonte luminosa/detector que muda, e protegendo a mudança dos ethernet etc. No sistema de teste de fibra ótica, é usado para o teste de fibra ótica e de fibra ótica do dispositivo, os testes da rede, testes ao ar livre do cabo ótico e a detecção de fibra ótica.

Características

Painel de exposição do diodo emissor de luz. Exposição visual, operação conveniente.
O canal e o intervalo de tempo da exploração automática podem estabelecer-se.

Gestão remota do controle RS232 e dos ethernet

Baixa perda de inserção, interruptor rápido

Aplicações

Testes do sistema

Especificação





Painel a explicar:

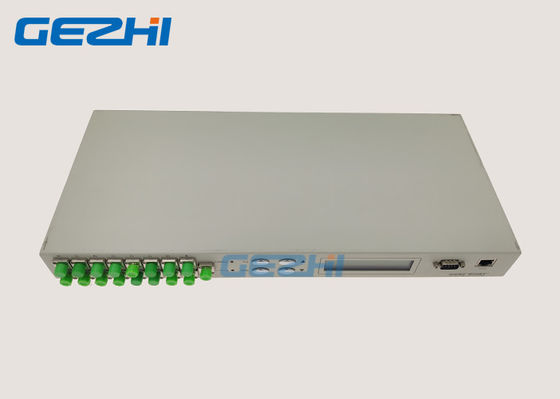

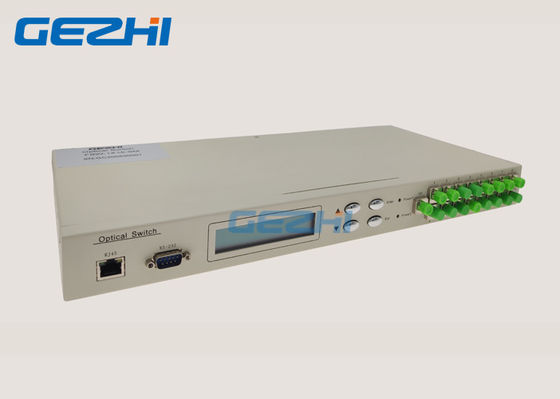

Painel frontal



(1), RJ45-Port para ethernet, porto de RS-232-Serial: Porto para monitorar.

(2), portos óticos: O porto de entrada de COM, 1, 2, 3,4 indica a divisória individual.

(3), tela da LCD-exposição: Exibindo para o endereço do equipamento, do canal atual e da informação relacionada.

(4), ▲--Up; ▼--Down; Entrar-confirme; Esc-cancelamento.

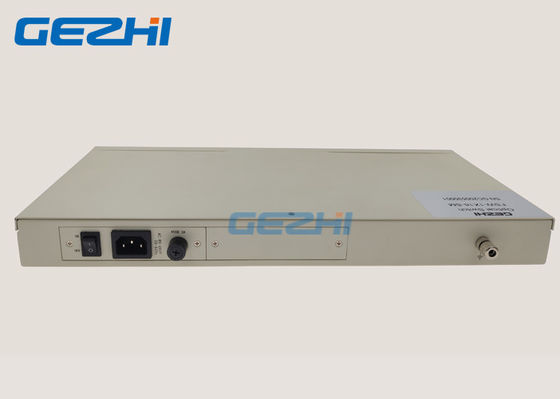

Painel traseiro

(1), poder: Indicação para a fonte de alimentação de trabalho. (Único poder ou poder duplo disponível)





Diagrama claro interno do trajeto

Diagrama do trajeto de feixe interno para o interruptor da fibra ótica 1xN

Relação de comunicação

(1), RS-232

Quando conectado ao computador, o crosswire da porta de série DB9 de ambas as extremidades deve ser aplicado. Significa que #2, cabo #3 de ambas as extremidades deve ser conectado se cruzou, o cabo #5 deve ser confinar articulada, e o resto poderia ser deixado para fora.

(2), RJ45

Quando conectado ao computador através do interruptor, através das linhas deve ser aplicado. (A ordem exata é 1 branco alaranjado, 2 a laranja, 3 o branco verde, 4 o azul, marrom 5 o branco azul, 6 o verde, 7 o branco marrom, 8.)

Quando conectado ao computador diretamente, o crosswire deve ser aplicado. (Uma extremidade é 1 branco alaranjado, 2 laranja, 3 branco verde, 4 azul, 5 branco azul, 6 verde, 7 branco marrom, marrom 8. Uma outra extremidade é 1 branco verde, 2 o verde, 3 o branco alaranjado, 4 o azul, o marrom 5 o branco azul, 6 - a laranja, 7 - branco marrom, 8.)

Equipamento programável do interruptor ótico do chassi 1x16 de Benchtop/montagem em rack
