Equipamento rápido do interruptor ótico do Desktop RS232 1x8 do interruptor

Operação fácil do controle Desktop do equipamento RS-232 do interruptor 1×8 ótico

O equipamento Desktop RS-232 do interruptor 1×8 ótico de GEZHI é o uso do interruptor ótico realizar produtos de conversão óticos do trajeto. O equipamento cada projeto claro do trajeto um botão do controle, igualmente pode controlar o trajeto leve com o RS - 232 instruções, pode ser rapidamente comutar o trajeto ótico simples do botão e conseguir finalmente 1 (entrada) * roteamento de fibra ótica do núcleo de N (saída) queobstrui restritamente a conexão transversal em dois sentidos, joga um papel importante nas aplicações de comunicação ótica.

No sistema de transmissão de fibra ótica, o controle Desktop do equipamento RS-232 do interruptor 1×8 ótico é usado para a monitoração da fibra do multi-canal, a multi seleção do detector da fonte luminosa, e a proteção de fibra ótica etc. do trajeto. Além disso, é usado igualmente no sistema de teste de fibra ótica para a fibra ótica e seu teste componente, teste do cabo exterior e o sistema de vigilância ótico dos sensores do multi-ponto.

Características

Baixa perda de inserção, interruptor rápido
SerialNet, confiança alta, estabilidade alta

Cada diodo emissor de luz do canal ilumina o estado da exposição
Cada controle do botão do canal independentemente
RS - interruptor de controle do comando de 232 portas de série

Aplicações

Monitoração do cabo e sistema de manutenção

Monitoração remota da rede ótica

FITL
Medida automática

Especificação

Parâmetros	Unidade	Indicadores
Tipo da unidade		FSW-1X8-TR
Escala de comprimento de onda	nanômetro	1260~1650
Comprimento de onda do teste	nanômetro	1310/1550nm
Perda de inserção	DB	Tipo. ≤0.8dB, DB Max.≤1.5
Repetibilidade	DB	≤ 0,02
Perda de retorno	DB	≥ 55
Interferência	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Poder ótico	mW	≤ 500
Tempo de comutação	Senhora	Senhora ≤12 (canal adjacente)
Tipo da fibra	um	9/125
Conector		FC /APC
Modo de controle		Chave ou RS-232
Fonte de alimentação de trabalho (Tomada-tipo)	V	C.A.: 100~ 240 (50/60Hz)
Consumo de potência	W	< 10
Temperatura de funcionamento	℃	-10 ~ +60
Tamanho	milímetro	(W) 245 milímetros x (D) 230 milímetros x (H) 95 milímetros



Controle Desktop de comutação rápido do equipamento RS-232 do interruptor 1×8 ótico



Painel a explicar:

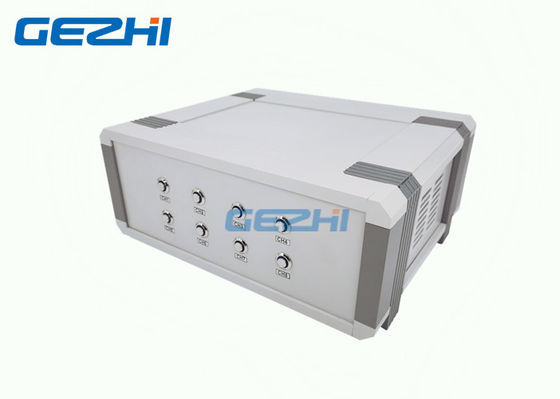

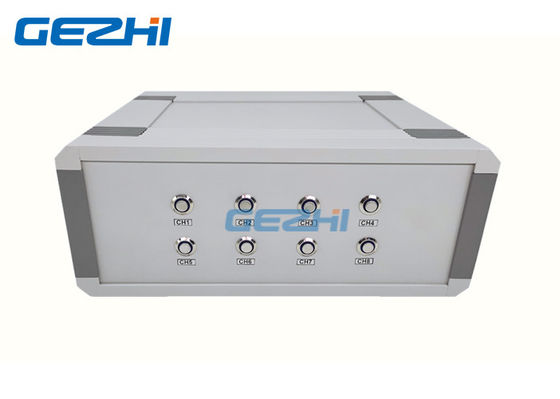

Painel frontal

◆1~8: Botão e luzes indicadoras claros de interruptor do trajeto.

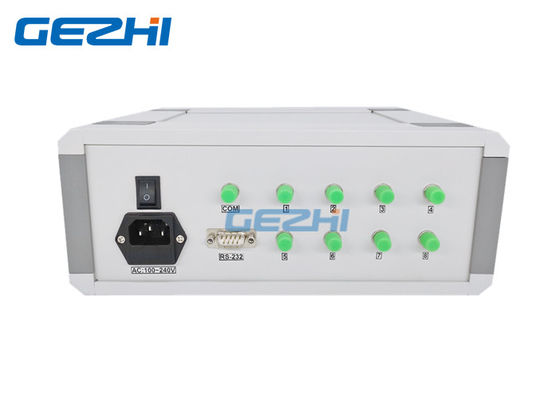

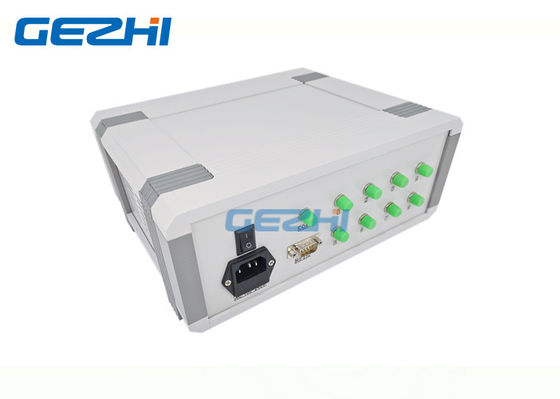

Painel traseiro

◆C.A.: 100~240V: Relação da fonte de alimentação

◆DE LIGAR/DESLIGAR: Poder sobre e fora

◆COM: Terminal comum da relação de fibra ótica

◆1~8: Cada canal de relação de fibra ótica

◆RS-232: Uma relação de comunicação da porta de série
