Os sistemas 3 de FTTH movem componentes da fibra ótica do WDM 1550nm

Os sistemas 3 de FTTH movem componentes da fibra ótica do WDM 1550nm
Os sistemas 3 de FTTH movem componentes da fibra ótica do WDM 1550nm

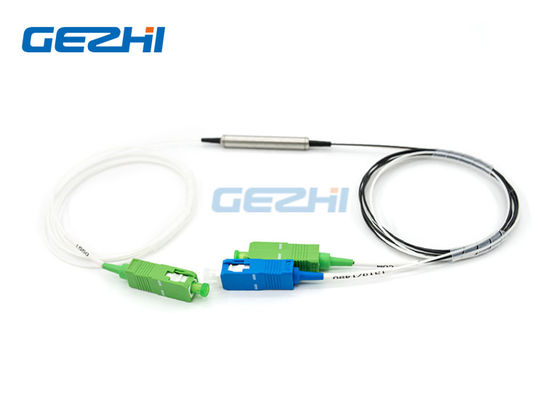

Imagem Grande :  Os sistemas 3 de FTTH movem componentes da fibra ótica do WDM 1550nm

Detalhes do produto:
Lugar de origem: CHINA
Marca: GEZHI or OEM
Certificação: CE RoHS,ISO9001
Número do modelo: 3port-FWDM
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: Caixa de papel
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100000Channel pelo mês
Descrição de produto detalhada
Nome do produto: Filtro do WDM Comprimento de onda: Pass1550nm R1310&1490nm
Porto: porto 3 Gaveta de PackageLGX: tubo de aço inoxidável
Conector: COM&PASS: SC/APC, OTH: SC/PC Aplicação: FTTH
Realçar:

componentes da fibra ótica 1550nm

,

1490nm FWDM

,

WDM do filtro 1310nm



WDM do filtro componentes de 1310/1490/1550 de fibra ótica do nanômetro



Os componentes de 1310/1490/1550 nanômetro do filtro de GEZHI de fibra ótica do WDM utilizaram a tecnologia de fita fina do filtro. Multiplexam & o comprimento de onda do desmultiplexador três em 1310, em 1490 & em 1550nm que levam a voz, os dados e os serviços do vídeo. Os componentes de 1310/1490/1550 nanômetro do filtro de fibra ótica do WDM combinam e separam a luz para realizar sinais de comunicação bidirecionais no comprimento de onda 1310/1490/1550nm em uma escala do wid. Os seus usados nos sistemas de FTTH do “Triple Play” com 1 a 2 movem a configuração. 3 comprimentos de onda são alimentados no dispositivo através do porto de entrada comum, um comprimento de onda são refletidos de um porto de saída, simultaneamente, a outra passagem de 2 comprimentos de onda através do dispositivo no outro porto de saída.



  • 1310/1550nm FWDM - para comunicações óticas do WDM ou do DWDM
  • 1480/1550nm FWDM - para o amplificador ótico de alta potência de DWDM e o EDFA
  • 1510/1550nm FWDM - para redes óticas do multi-canal de DWDM
  • 980/1550nm FWDM - para o amplificador ótico do elevado desempenho DWDM e o amplificador de EDFA
  • 1310/1490/1550nm FWDM - para PON, FTTX e instrumento do teste
  • 1310/1550/1625nm FWDM - para testar fibras ativas no serviço
  • 1310/1490/1550/1625nm FWDM - para combinar ou separar o canal 1625nm com três comprimento de onda triplex 1310nm, 1490nm e 1550nm de modo que o canal 1625nm possa ser adicionado no sistema triplex existente de FTTH



Características

Aplicações

  • Isolamento alto
  • Baixa perda de inserção
  • Largura de banda larga
  • Isolamento alto da confiança e do canal
  • CATV
  • Sistema do WDM
  • Lasers da fibra
  • Instrumentos da fibra ótica
  • Sistema de rede de telecomunicação



Especificação

Parâmetros Unidade Dispositivo de FWDM
Comprimento de onda de funcionamento
T: comprimento de onda da transmissão
R: comprimento de onda da reflexão
1310±50,1490±10, 1550±10
1610±10, 1625±25, 1650±20
nanômetro 1 T1550 R1310/1490
2 T1490 R1310/1550
3 T1310 R1490/1550
4 T1550/1610 R1310/1490
5 T1550/1625 R1310/1490
6 T1625 R1310/1490/1550
7 T1650 R1310/1490/1550
Perda de inserção DB Transmissão: ≤ 0,6
Reflexão: ≤ 0,4
Isolamento do canal de transmissão DB ≥ 30
Isolamento do canal da reflexão DB ≥ 17
PDL DB ≤ 0,1
Estabilidade térmica do comprimento de onda nm/℃ ≤ 0,003
Estabilidade térmica de perda de inserção dB/℃ ≤ 0,005
Perda do retorno DB ≥ 45
Poder ótico mW ≤ 500
Temperatura de funcionamento -10 ~ +70
Temperatura de armazenamento -40 ~ +85
Humidade relativa % 5 ~ 95
Dimensão milímetro Φ5.5×34 Φ4.2×25 90×20×10
Nota: 1. a personalização está disponível.
2. especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.



Filtre o WDM componentes de 1310/1490/1550 de fibra ótica do nanômetro

Informação pedindo:

A B C D E
Comprimento de onda Tipo do tubo Comprimento da fibra
(Inclua o conector)
Conector Dimensão

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= outro

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34mm

4225=Φ4.2×25mm

9021=90×20×10mm

X=Customized





Tipo do pacote
  • O pacote do tubo de vidro para 250um descobre a fibra
  • O pacote de aço do tubo para 250um descobre a fibra e a fibra 900um
  • Os ABS encaixotam para a fibra de 900um, de 2.0mm e de 3.0mm
  • Nota: a fibra 250um desencapada é demasiado finne a ser equipado com o conector
