Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | interruptores 4x4 óticos | Comprimento de onda: | 1260~1650nm |
|---|---|---|---|
| Controle o tipo: | Travamento ou Não-travamento | Fonte de alimentação: | 3V ou 5V |
| Conector: | LC/UPC ou personalizado | Característica: | Baixa perda de inserção |
| Realçar: | interruptores de desvio 4x4 óticos,interruptores de desvio 1650nm óticos,interruptor 2x2 ótico mecânico |
||

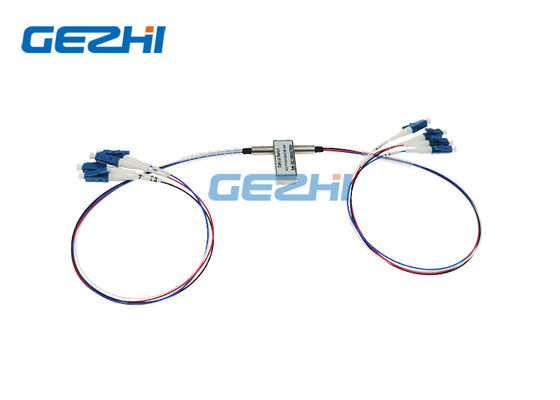

Não-obstruindo o interruptor 2x2 ótico mecânico duplo ótico de interruptores de desvio 4x4
GEZHI Photonics Co., interruptor ótico do 4x4 do Ltd é projetado fornecer a função do cross-connect e do desvio entre os canais de entrada e de saída. Oferece a perda de inserção excelente, a repetibilidade e uma variação da temperatura de funcionamento larga.
Características
Baixa perda de inserção
Repetibilidade excelente
Baixa interferência
Perda dependente da baixa polarização
Passband largo
Aplicações
Interruptor da redundância
Sistemas de vigilância óticos
Multiplexer ótico da Adicionar-gota
Reconfiguração e restauração de redes da fibra
Especificação
| Modelo | Unidade | GZ-FSW-D2x2B | |
| Operatingwavelength | nanômetro | 850±40/1300±40 | 1260~1620 |
| comprimento de onda | nanômetro | 850&1300 | 1310&1550 |
| Perda de inserção | DB | Tipo: 1,0 máximo: 1,5 | |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Conversa transversal | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Tensão | v | 3,0 ou 5.0±0.5 | |
| Vida de funcionamento | Tempo | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Manipulação do poder | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 (o tipo industrial está disponível) | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Cor da fibra |
P1, P1: P2 preto, P2: Vermelho P3, P3: P4 azul, P4: Branco |
||
| Tamanho | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro da temperatura e da CONCESSÃO de funcionamento. 2 conectores de exclusão. | |||
Rota ótica
Pinos
| Tipo | Estado | Definição do Pin | Poder | Monitoração de circunstância | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Não-travamento | P1- P3 | -- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| P3-P3, P4-P4 | ||||||||||
| Travamento | P1- P3 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
Informação da ordem
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

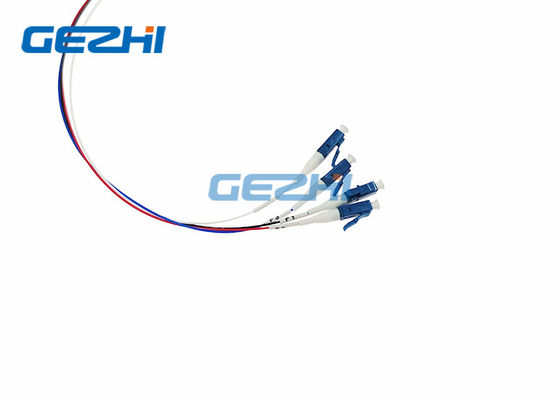

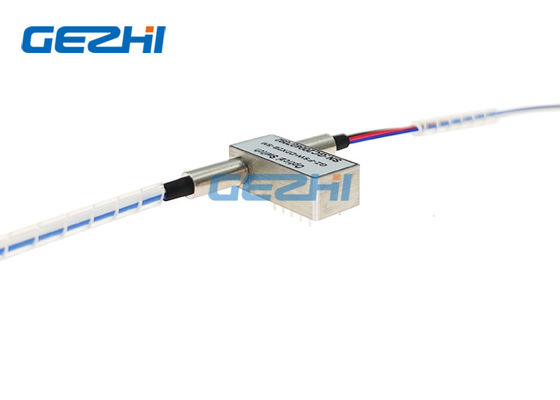

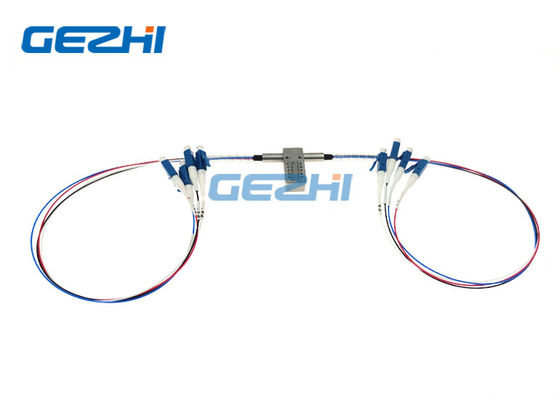

Mais imagens
