Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | interruptor de desvio 4x4 ótico | Característica: | Baixa perda de inserção |
|---|---|---|---|
| Comprimento de onda: | 1310/1550nm | Controle o tipo: | Não-travamento |
| Fonte de alimentação: | 3V | Conector: | LC/UPC |
| Realçar: | Interruptor de desvio ótico do conector do UPC,interruptor de desvio 4x4 ótico,interruptores 1550nm óticos mecânicos |
||

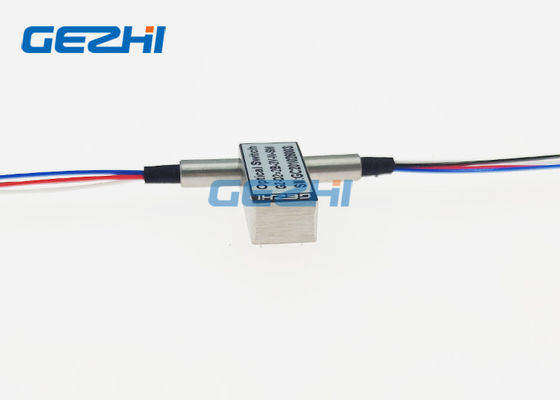

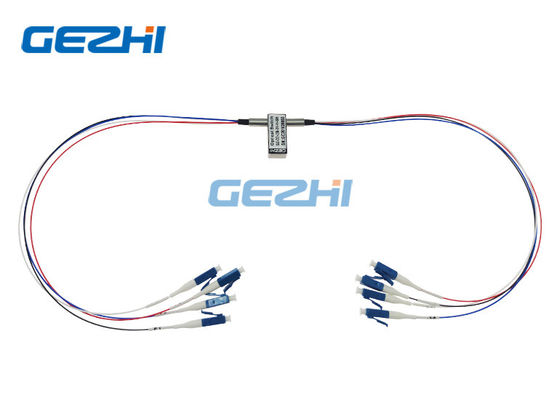

interruptor ótico da fibra mecânica industrial do desvio 4x4
GEZHI Photonics Co., da fibra mecânica industrial do desvio do 4x4 do Ltd interruptor ótico é projetado fornecer a função do cross-connect e do desvio entre os canais de entrada e de saída. Oferece a perda de inserção excelente, a repetibilidade e uma variação da temperatura de funcionamento larga e apropriado para todas as aplicações de comutação da proteção bidirecional. O interruptor ótico da fibra mecânica industrial do desvio 4x4 fornece o desempenho excelente em suas rede e legiões as vantagens do custo compacto e competitivo.
|
Características Repetibilidade excelente Baixa perda de inserção Passband largo |
Aplicações Interruptor da redundância Reconfiguração e restauração de redes da fibra Sistemas de vigilância óticos
|
Especificação
| Modelo | Unidade | GZ-FSW-D2x2B | |
| Operatingwavelength | nanômetro | 850±40/1300±40 | 1260~1620 |
| comprimento de onda | nanômetro | 850&1300 | 1310&1550 |
| Perda de inserção | DB | Tipo: 1,0 máximo: 1,5 | |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Conversa transversal | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Tensão | v | 3,0 ou 5.0±0.5 | |
| Vida de funcionamento | Tempo | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Manipulação do poder | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 (o tipo industrial está disponível) | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Cor da fibra |
P1, P1: P2 preto, P2: Vermelho P3, P3: P4 azul, P4: Branco |
||
| Tamanho | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro da temperatura e da CONCESSÃO de funcionamento. 2 conectores de exclusão. | |||
Informação da ordem
GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Rota ótica

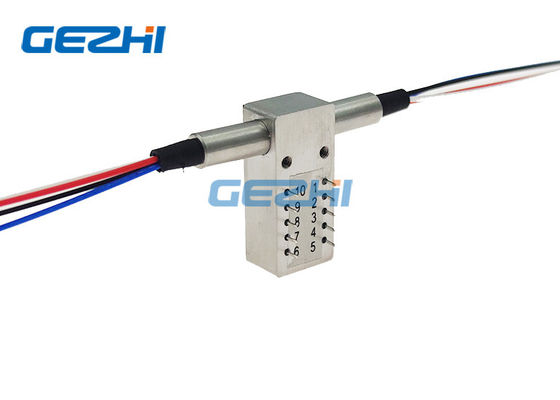

Pinos
| Tipo | Estado | Definição do Pin | Poder | Monitoração de circunstância | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Não-travamento | P1- P3 | -- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
|
|
||||||||||
| Travamento | P1- P3 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
