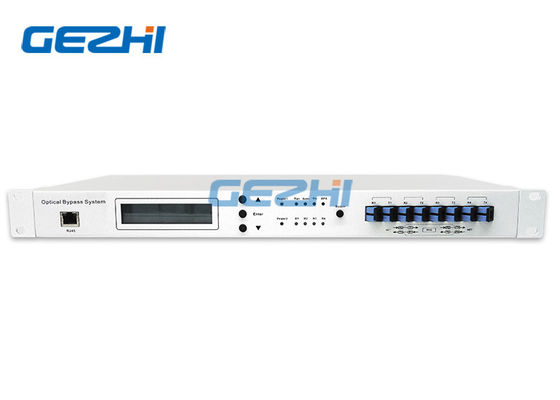

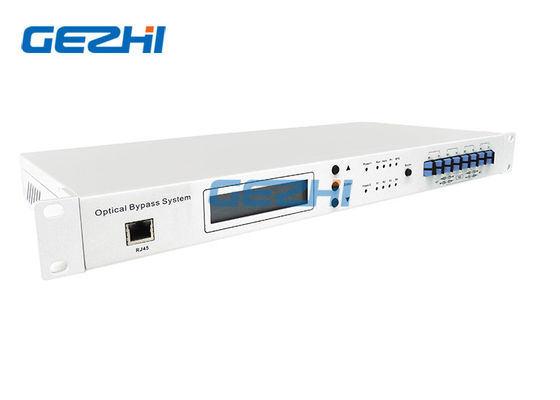

Interruptor ótico da proteção do desvio de SC/PC 5W 1550nm para ADM

Interruptor ótico da proteção do desvio na proteção de fibra ótica para ADM

Em algumas topologias de rede, a falha do equipamento de rede ou os falhos elétricos podem ter um impacto não único no tráfego que termina nestes nós mas igualmente no resto da rede. A solução a mais eficaz para tais encenações é os sistemas do desvio que permitem que o tráfego contorneie nós falhados.
A proteção ótica do desvio é um tipo do sistema inteligente do interruptor ótico que possa contornear o nó da falha na rede ótica da transmissão para evitar a divisão de uma comunicação inteira da rede. Pode automaticamente comutar quando detecta a falha do poder-para baixo ou do sinal do nó.

Parâmetro técnico

Características

Independente da taxa, do formato e do comprimento de onda de dados.
Altamente configurável para caber aplicações da rede.
A instalação simples, apto para a utilização.
modos revertive e não-revertive Usuário-selecionáveis.
Travando o interruptor ótico.
Diodo emissor de luz do painel frontal e alarme remoto.

Aplicação

Proteção de fibra ótica para a transmissão de ADM em algum formato de dados.
Proteção dedicada ótica para o anel da fibra.

O interruptor ótico da proteção do desvio fornece o modo da comutação manual e automática. Na modalidade manual, o sistema comuta o trajeto ótico baseado somente nos comandos do usuário. No modo automático, os interruptores do sistema baseados no nível de poder detectaram e o ponto inicial pré-ajustado. Sob o modo automático, o sistema pode ser ajustado para ser modos Revertive ou Não-revertive. Sob o modo Revertive, o sistema comuta de volta ao trajeto de trabalho automaticamente depois que a condição de falha é cancelada. Sob o modo Não-revertive, o sistema não comuta para trás.

Quando a necessidade para a proteção do desvio for intuitiva em redes lineares, outras topologias podem tirar proveito dela também. Um caso é as redes de anel, cuja a capacidade da auto-cura é limitada a uma única falha. Uma rede da topologia em anel pode recuperar de um única corte da fibra ou falha de um único nó: o tráfego terminado em um nó falhado é perdido, mas o resto da rede continua a funcionar. Em alguns casos, como as redes do metro que são sujeitas às inundações e aos falhos elétricos, as falhas simultâneas múltiplas são prováveis e a superação inerente do anel é insuficiente. Usar um interruptor de desvio em cada nó oferece a proteção das falhas múltiplas, contorneando todos os nós falhados tão mesmo na situação que da falha do multi-nó o anel manterá sua operação da auto-cura. A figura mostra como os sistemas do desvio podem proteger um anel das falhas múltiplas.
