Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX

Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX
Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX

Imagem Grande :  Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX

Detalhes do produto:
Lugar de origem: China
Marca: GEZHI or OEM
Certificação: CE RoHS,ISO9001
Número do modelo: FWDM
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: Negotiable
Detalhes da embalagem: Caixa de papel
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100000Channel pelo mês
Descrição de produto detalhada
Conector: SC/APC Comprimento de onda: 1310/1490/1550nm
Aplicação: FTTH Pacote: Gaveta de LGX
Característica: Baixa Perda de Inserção Porto: porto 3
Realçar:

WDM do filtro da gaveta de LGX

,

WDM do filtro do SC APC FTTH

,

Multiplexer da fibra ótica do Wdm 1550nm



Especificação

Parâmetros Unidade Dispositivo de FWDM
Comprimento de onda de funcionamento
T: comprimento de onda da transmissão
R: comprimento de onda da reflexão
1310±50,1490±10, 1550±10
1610±10, 1625±25, 1650±20
nanômetro 1 T1550 R1310/1490
2 T1490 R1310/1550
3 T1310 R1490/1550
4 T1550/1610 R1310/1490
5 T1550/1625 R1310/1490
6 T1625 R1310/1490/1550
7 T1650 R1310/1490/1550
Perda de inserção de WDM de GPON FTTH DB Transmissão: ≤ 0,6
Reflexão: ≤ 0,4
Isolamento do canal de transmissão DB ≥ 30
Isolamento do canal da reflexão DB ≥ 17
PDL do WDM na fibra ótica DB ≤ 0,1
Estabilidade térmica do comprimento de onda nm/℃ ≤ 0,003
Estabilidade térmica de perda de inserção dB/℃ ≤ 0,005
Perda de retorno DB ≥ 45
Poder ótico mW ≤ 500
Temperatura de funcionamento -10 ~ +70
Temperatura de armazenamento -40 ~ +85
Humidade relativa % 5 ~ 95
Dimensão milímetro Φ5.5×34 Φ4.2×25 90×20×10
Nota: 1. a personalização está disponível.
2. especificou sem conector, e adicionam uma perda 0.2dB adicional pelo conector.





Características e aplicações



Características:

Baixo PDL
RoHS complacente

Baixa perda de inserção
Cola Epoxy ótica do trajeto livre





Aplicações:

CATV

FTTH

GPON
Sistema do WDM



Vista geral do produto



Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX



wdm 1310 1490 1550nm no WDM de fibra ótica de GPON FTTH



GEZHI 1310 wdm 1490 1550nm no WDM de fibra ótica de GPON FTTH é baseado na tecnologia do filtro do filme fino. O dispositivo caracteriza o trajeto ótico livre da cola Epoxy, a baixa perda de inserção, a relação alta da extinção, a confiança alta e a estabilidade alta.

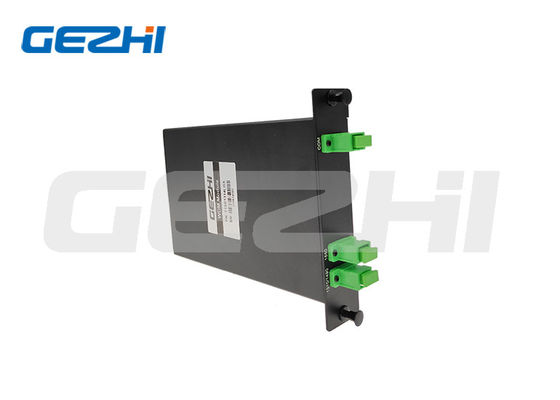

3 o dispositivo do porto FWDM embalado em uma gaveta de LGX com conector de SC/APC. qual pode se usar na rede de CATV.

Nós podemos apoiar o projeto personalizado com diversos unidade combinado em uma caixa de LGX.






Informação de Oder

B C D E
Comprimento de onda Tipo do tubo Comprimento da fibra
(Inclua o conector)
Conector Dimensão

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= outro

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

Caixa 100x80x10mm de A1=ABS

Caixa 120x80x18mm de A2=ABS

Caixa 140x115x18mm de A3=ABS

L1=LGX 129*29*130mm

Inserção de L2=LGX na cremalheira 2slot

Inserção de L4=LGX na cremalheira 4slot

R1=19” 1 cremalheira de U

Cremalheira do ″ 1U de R2=2slot 19

Cremalheira do ″ 1U de R4=4slot 19

S=Specify







Ambiente de teste

Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX 0    Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX 1    Multiplexer da fibra ótica do Wdm do WDM 1550nm do filtro da gaveta FTTH do SC APC LGX 2

           Oficina da Nenhum-poeira

Testes 100% antes da expedição . Envelhecimento de alta temperatura & Alto-baixa ciclagem da temperatura
