8 módulo simples 1270 da fibra CWDM dos canais - 1610nm para o amplificador ótico da fibra

CWDM simples MUX

Trabalho do Multiplexer de GEZHI (MUX) com desmultiplexador (DEMUX) no outro lado para a única transmissão de dados direcional mais de uma fibra.

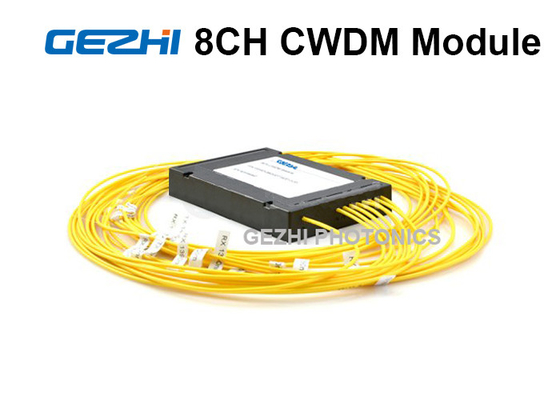

O módulo de GEZHI Photonics 8CH CWDM Mux/Demux é uma tecnologia passiva, ele permite todo o protocolo ser transportado sobre a relação, contanto que estiver em um comprimento de onda específico (isto é o T1 sobre a fibra em 1570nm transportou ao lado dos ethernet 10Gbps em 1590nm). Isto permite a impermeabilização futura a longo prazo da infraestrutura dos trabalhos em rede porque os multiplexers refratam simplesmente a luz em toda a velocidade da rede, apesar do protocolo que está sendo distribuído.

GEZHI Photonics fornece um portfólio completo de CWDM Mux Demux e ótico adicione unidades do Multiplexer da gota (OADM) para serir todas as aplicações como: Gigabit & 10G ethernet, SDH/SONET, ATM, ESCON, canal da fibra, FTTx e CATV. E nós fornecemos configurações portuárias opcionais como: Porto expresso do porto, do porto do monitor, do passband 1310nm e o porto 1550nm para estes multiplexers de acordo com a escolha do cliente.





Um porto comum:

• Conectores do LC, do SC, do ST e do FC disponíveis.

Porto de padrão 1310nm de B:

• Permite um sinal do legado 1310nm passar. Aquele é dizer, ele pode levar o sistema ótico da LR, o sistema ótico etc. de LX.
• Conectores do LC, do SC, do ST e do FC disponíveis.

Porto de padrão 1550nm de C:

• Permite um sinal do legado 1550nm passar. Aquele é dizer, ele pode levar o sistema ótico do ER, o sistema ótico do ZR, o sistema ótico de LX, o sistema ótico etc. de ZX.
• Conectores do LC, do SC, do ST e do FC disponíveis.

Porto de D Mux/Demux para comprimentos de onda específicos:

• Conectores do LC, do SC, do ST e do FC disponíveis.
• Complacente com o padrão da UIT G.657A1 como o defeito.

Porto expresso de E:

• Permite a conexão em cascata de dois módulos de CWDM mux/demux, dobrando a capacidade de canal na relação comum da fibra.
• O isolamento do canal é 15dB como o defeito, 16dB ~40dB disponível a pedido.
• Conectores do LC, do SC, do ST e do FC disponíveis.

Porto do monitor de F:

• Conecta o equipamento da medida/monitoração, tal como medidores de poder ou analisadores de rede, às saídas do módulo.
• Quando a monitoração terminada, desliga os instrumentos e a rede estão deixados imperturbada.
• Conectores do LC, do SC, do ST e do FC disponíveis.
• A porcentagem da torneira é 5% como o defeito, 1%, 2%, 3%, ou 10% disponível a pedido.

A disposição real depende do tipo escolhido do conector assim como de outros fatores. Contudo, o esquema principal fica o sameWe para fornecer configurações portuárias opcionais como: Porto expresso do porto, do porto do monitor, do passband 1310nm e o porto 1550nm para estes multiplexers de acordo com a escolha do cliente, ao se usar com 1310nm o legado SDH/SONET, comprimentos de onda de CWDM 1270, 1290, 1310, 1330 e 1350nm não devem ser usados. Ao usar-se com 1550nm o legado SDN/SONET, comprimentos de onda de CWDM 1510, 1530, 1550, 1570 e 1590nm não devem ser usados.
