WDM do canal 1310/1490/1550nm CATV PON do módulo DWDM MUX DEMUX 8 do ABS da montagem em rack

GEZHI Photonics Co., Ltd é uma fábrica que produzem principalmente o módulo do WDM, do DWDM, Calibre de diâmetro de fios DWDM de CEx, o CWDM, do WDM do filtro interruptor ótico, de interruptor ótico mecânico como 1x1, do multi canal 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 e 1xN, equipamento do interruptor ótico, interruptor ótico de MEMS, MEM VOA, o cabo de remendo ótico etc.

Sistema ótico do Multiplexer DWDM da fibra do dwdm C53-C60 nas telecomunicações

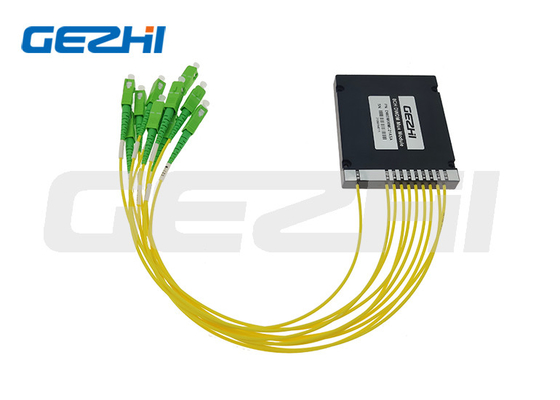

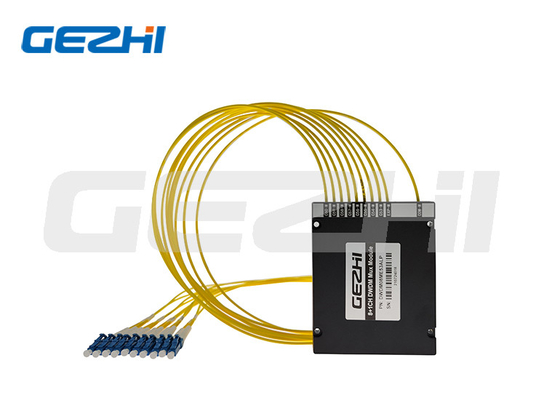

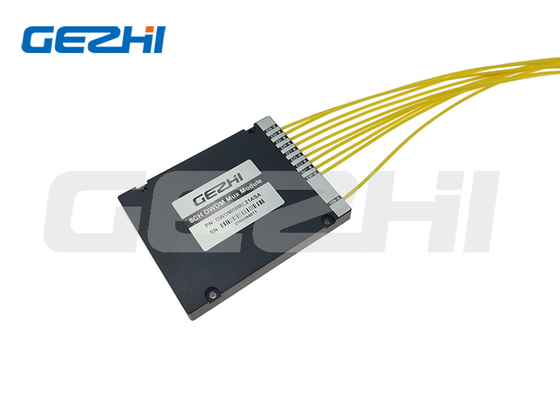

Este módulo é embalado um multiplexer ou um desmultiplexador em uma caixa pequena do ABS: 100*80*10mm para a única aplicação da fibra. Como a baixa perda de inserção, a estabilidade e a confiança alta, sua aplicação boa na rede de FTTX, de WDM, no Data Center etc.

Características: Baixa perda de inserção BAIXO PDL Isolamento alto do canal Confiança ambiental excelente

Aplicações: Sistema do WDM CATV Metro/redes de Acess Data Center



Especificações de rendimento

Parâmetro	Unidade	Multiplexer da fibra do dwdm
Número de canal	--	8+1CH
Comprimento de onda da operação do Multiplexer da fibra do dwdm	nanômetro	C53 a C60
Comprimento de onda central do canal	nanômetro	Grade @DWDM de ITU-T
Passband de canal	nanômetro	0,8 (100Ghz)
Perda de inserção @PB	DB	<2>
Canal @Adjacent do isolamento	DB	>30
Canal @Non-adjacent do isolamento	DB	>34
Canal do @Reflect do isolamento	DB	>15
Ondinha do Passband	DB	<0>
Perda dependente da polarização	DB	<0>
Dispersão do modo da polarização	picosegundo	<0>
Perda da diretividade & de retorno	DB	Diretividade: Perda de retorno >50: >45
Manipulação do poder	mW	<500>
Conector	--	LC/UPC ou personalizado
Tipo da fibra	--	SMF-28e ou personalizado
Temperatura de funcionamento	℃	-20 ~ +70
Temperatura de armazenamento	℃	-40 ~ +85
Dimensão do pacote	milímetro	Caixa 100x80x10 do ABS





Os sistemas óticos do Multiplexer DWDM da fibra do dwdm C53-C60 nas telecomunicações filtram a conexão em cascata

Sistema ótico do Multiplexer DWDM da fibra do dwdm C53-C60 nas telecomunicações

Única solução da transmissão do sistema ótico da fibra DWDM

Sistema ótico do Multiplexer DWDM da fibra do dwdm C53-C60 nas telecomunicações

Pacote
