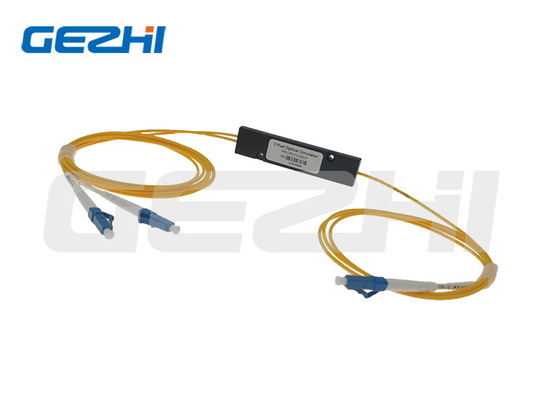

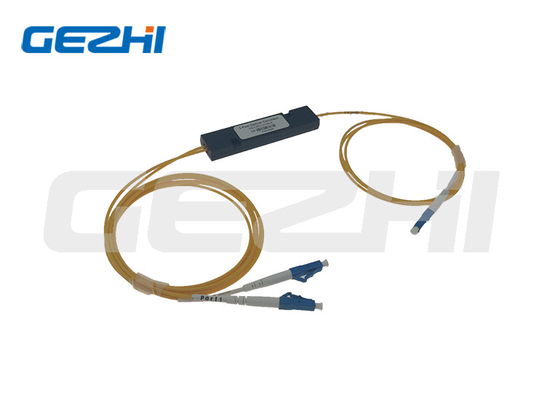

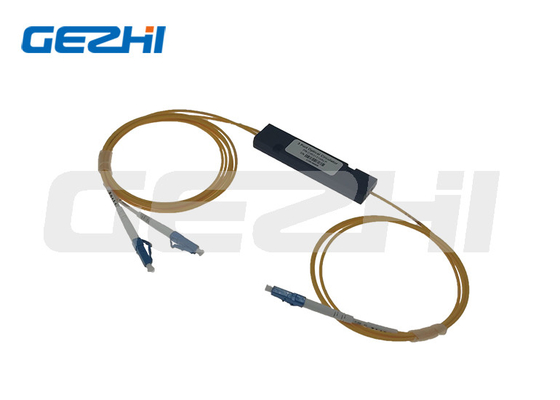

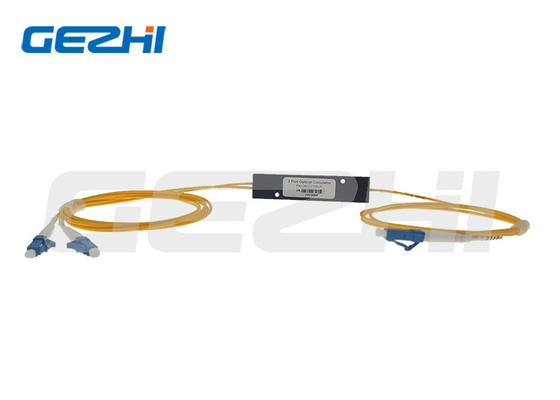

Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos

Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos
Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos

Imagem Grande :  Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos

Detalhes do produto:
Lugar de origem: China
Marca: GEZHI or OEM
Certificação: CE RoHS,ISO9001
Número do modelo: Circulador 3 portuário
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: Negotiable
Detalhes da embalagem: Caixa de papel
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100000Channel pelo mês
Descrição de produto detalhada
Nome do produto: Circulador ótico Comprimento de onda: 1310 ou 1550nm
Temperatura de armazenamento: -40 a +85 (℃) Porto: porto 3
Fibra: SMF-28e
Realçar:

Circulador ótico da fibra de 3 portos

,

Os ABS encaixotam o circulador ótico da fibra

,

Isolador de fibra ótica do LC UPC





Descrição do circulador 3 ótico portuário





Caixa circulatória ótica de 3 ABS do conector da fibra circulatória ótica 1550nm LC UPC dos portos



circulador 3 ótico portuário



O circulador ótico de GEZHI é um componente passivo ótico especial que possa ser usado para separar os poderes óticos que viajam em sentidos opostos em uma única fibra ótica, análogos à operação de um circulador eletrônico. Um circulador ótico é um dispositivo do três-porto que permita que a luz viaje em somente um sentido - do porto 1 a 2 portuários, então do porto 2 a 3. portuários. Esta característica é muito importante para a transmissão e uma comunicação bidirecionais óticas. Geralmente, era uso para o transceptor ótico, o filtro de FBG e o amplificador ótico.











Características & aplicações do circulador 3 ótico portuário



Características:

Isolamento alto do canal

Baixa perda de inserção

Baixo PDL

Estabilidade e confiança altas

Em-linha compacta pacote

Remendo ótico livre da cola Epoxy

Perda do retorno alta





Aplicações:

Compensação da dispersão

Uma comunicação do Bi-sentido

Testes do sistema de fibra ótica

Amplificador de fibra ótica

Relação de fibra ótica de CATV

O comprimento de onda adiciona/gota







Especificações do circulador 3 ótico portuário


Parâmetro
Especificação
Configuração
1 portuário para mover 2 a 3 portuários
1 portuário a 2 portuários para mover 3 a 4 portuários
Comprimento de onda da operação (nanômetro)
1310±30 ou 1550±30 ou 1585±30
1525 a 1610
1310±30 ou 1550±30
I.L (DB)
Típico
0,6
1,0
0,8
Máximo
0,8
1,2
1,0
Isolamento típico (DB)
50
50
50
Isolamento mínimo (DB)
40
35
40
Conversa transversal (DB)
≥50
≥50
≥50
Perda dependente da polarização (DB)
<0>
<0>
<0>
Dispersão do modo da polarização
<0>
<0>
<0>
Perda de retorno (DB)
≥50
≥50
≥50
Manipulação do poder (mW)
300
300
300
Temperatura de funcionamento (℃)
-0~+70
-0~+70
-0~+70
Temperatura de armazenamento (℃)
-40~+85
-40~+85
-40~+85


As especificações podem mudar sem aviso prévio.

Acima a especificação está para o dispositivo sem conector.





Diagrama da aplicação do circulador 3 ótico portuário



Como a imagem mostra: Os canais da entrada DWDM são acoplados no porto 1 do dispositivo com um dispositivo de FBG conectado para mover 2. O único comprimento de onda refletiu do FBG reenters o circulador em 2 portuários e é distribuído então em conformidade para mover 3.





Circulador usado para deixar cair um canal ótico de um sistema de DWDM usando uma raspagem de Bragg da fibra.

Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos 0





Como a imagem mostra: Um circulador é ficado situado em ambas as extremidades da fibra. Cada circulador funciona para adicionar um sinal em um sentido ao remover o sinal no outro.





O circulador pode ser usado para enviar sinais óticos através de uma única fibra em dois sentidos.

Caixa circulatória ótica de 3 ABS do conector da fibra 1550nm LC UPC dos portos 1











FAQ



Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ do circulador 3 ótico portuário?

A1: A ordem da amostra é bem-vinda testar e verificar a qualidade. Nós não fazemos MOQ, amostra 1pcs estamos disponíveis. Igualmente as amostras misturadas são aceitáveis.
Q2: Que é o prazo de execução?
A2: O prazo de execução normal é sobre 1week, para a quantidade grande e produtos especiais. Verifique por favor o prazo de execução com nosso representante de vendas. Mas nós mantemo-nos conservado em estoque para alguns produtos, poderíamos enviar 1-3 dias após ter recebido o pagamento.
Q3: Que são os termos do pagamento?
A3: Termo do pagamento: T/T, Paypal, união ocidental, pagamento em dinheiro, Alibaba etc.
Q4: O que é seu tempo da garantia
A4: a garantia de 3 anos.
Q5: Poderia eu usar nossos próprios logotipo, etiqueta e pacote?
A5: Sim, nós poderíamos proporcionar o serviço que de acordo com suas exigências, os produtos do projeto etiquetam, logotipo do OEM, PN, SN, pacote.
