Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda: | 1379/1397/1550/1626nm | Linha tipo: | Única fibra |
|---|---|---|---|
| Aplicação: | Rede do WDM | Conector: | FC/APC |
| Realçar: | Filtro de manutenção DWDM da polarização,FC APC PM DWDM |
||

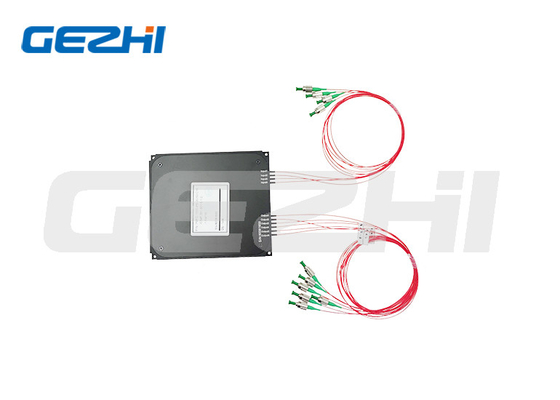

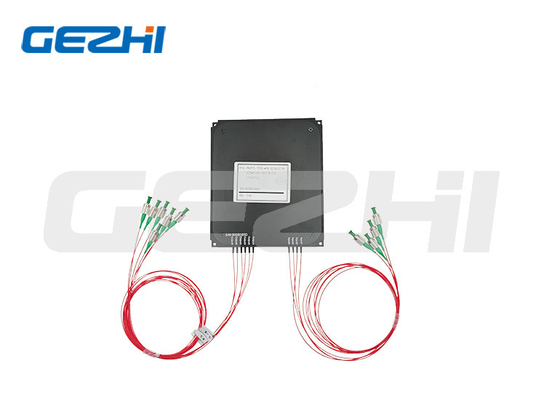

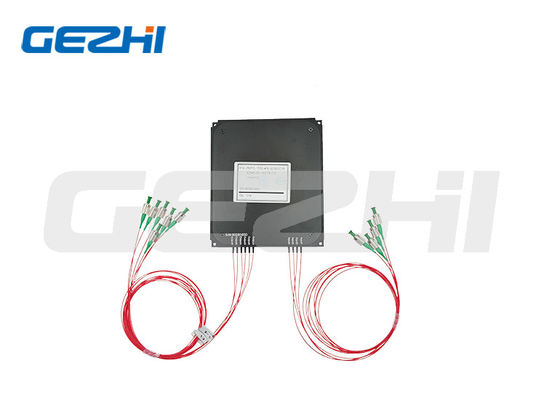

Polarização alta da estabilidade e da confiança que mantém DWDM para a rede de DWDM
DESCRIÇÃO
O filtro de manutenção DWDM da polarização é caracterizado com baixo IL, perda do retorno alta, relação alta da extinção e estabilidade e confiança ambientais excelentes. São ideais para amplificadores de manutenção da fibra da polarização, rede de DWDM, e aplicações de alta velocidade do sistema e da instrumentação de comunicação.
Características
Baixa perda de inserção
Relação alta da extinção
Isolamento alto do canal
Estabilidade e confiança altas
Aplicações
Os canais adicionam/gotas
Rede de DWDM
Amplificador ótico da fibra
Sistema da fibra ótica
Especificações de rendimento
| Parâmetros | Unidade | Valores | |||||
| Número de canal | / | 4CH | 8CH | 16CH | |||
| Comprimento de onda do centro | nanômetro | Grade da UIT | |||||
| Afastamento de canal | Gigahertz | 50GHz; 100GHz; 200GHz | |||||
| Passband de canal (@-0.5dB) | nanômetro | 50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 | |||||
| Perda de inserção | DB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Isolamento | Adjacente | DB | ≥25 | ||||
| Não-adjacente | DB | ≥35 | |||||
| Relação da extinção | DB | ≥18 | |||||
| Perda de retorno | DB | ≥50 | |||||
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤0.003 | |||||
| Estabilidade térmica de perda de inserção | dB/℃ | ≤0.005 | |||||
| Max Power Handling (CW) | W | 0,3, 1, ou 2 | |||||
| Carga elástica | N | ≤5 | |||||
| Temperatura de funcionamento | ℃ | -5~+75 | |||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||
| Dimensão do pacote | milímetro | 100x80x10 | 100x80x10 | 120x80x18 | |||
Nota: as especificações 1.Above são para o dispositivo sem conector, se com conector, o IL será 0.3dB mais alto, a perda do retorno com seja reduzir 5dB e a relação da extinção reduzirá 2dB.
2. Para aplicações do poder superior de >10W, nós usaremos o pacote do dissipador de calor
3.If lá é aplicação do pulso, por favor para ser certo informar-nos da energia de pulso e do poder máximo.
Informação pedindo PMDWDM
| ①Canal Spacking | 050=50GHz; 100=100GHz; 200=200GHz |
| ②Número de canal; | 04=1x4; 08=1x8; 16=1x16 |
| ③Primeiro comprimento de onda do canal: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ④Último comprimento de onda do canal: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ⑤Linha central de trabalho: | Funcionamento da linha central de B=Both; O funcionamento da linha central de F=Slow, linha central rápida obstruiu |
| ⑥Tipo da fibra: | PM1550; S=Specify |
| ⑦Manipulação do poder: | 0L=0.3W; 01=1W; 02=2W |
| ⑧Dimensões do pacote: | A1=100x80x10mm; A2=120x80x18mm; S=Specify |
| ⑨Tipo da trança: | fibra 00=bare; tubo 09=900um fraco |
| ⑩Comprimento da fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑪Tipo do conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
