Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Circulador do PM | Comprimento de onda: | 1310-2050nm |
|---|---|---|---|
| Fibra: | Fibra do PM | Temperatura de funcionamento: | -5~+75 (℃) |
| Temperatura de armazenamento: | -40~+85 (℃) | Aplicação: | Sensor da fibra |
| Realçar: | Circulador de manutenção da fibra da polarização,Circulador compacto do PM,Circulador do PM para o sensor da fibra |
||

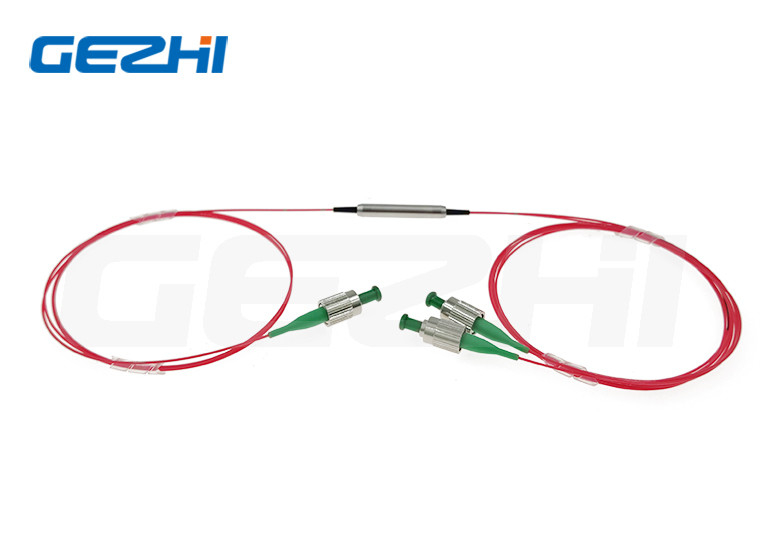

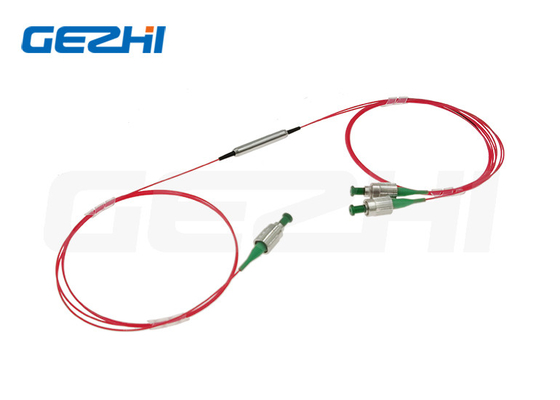

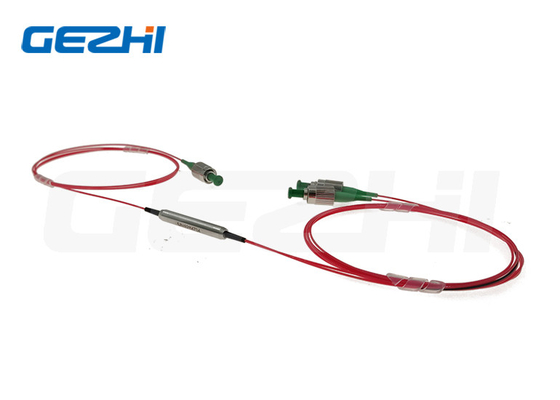

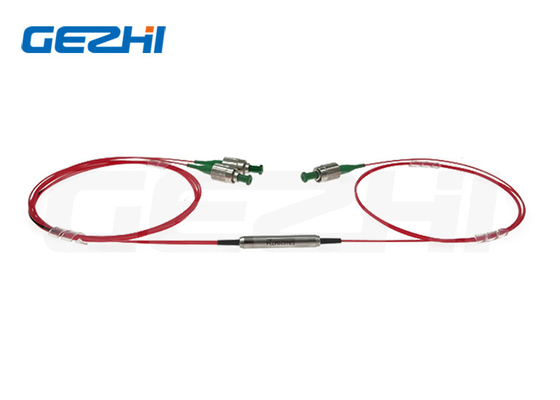

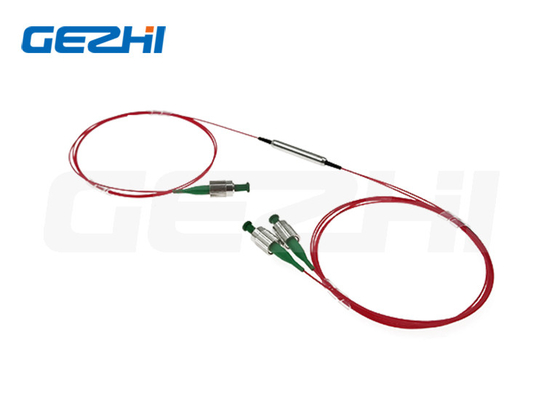

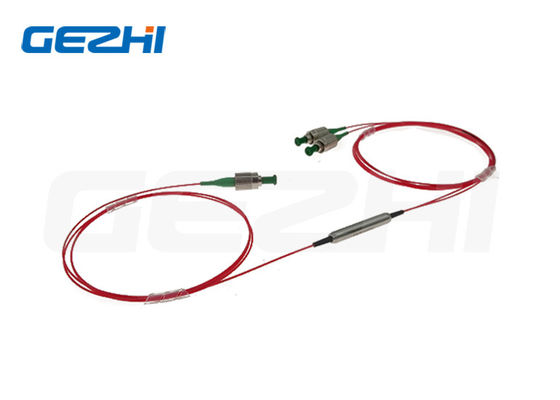

Vista geral do produto do circulador do PM
Circulador de manutenção alto da fibra da polarização da confiança & da estabilidade 1310-2050nm para o sensor da fibra
Circulador de manutenção da polarização
A polarização de GEZHI 1310-2050nm que mantém o circulador ótico é um componente compacto, do elevado desempenho da onda clara que distribua sinais entrantes de 1 portuário a 2 portuários, e uns 2 sinais portuários entrantes mover 3. Assim os circuladores da fibra ótica atuam como os routeres do sinal, transmitindo a luz de uma fibra da entrada a uma fibra da saída, mas dirigindo a luz que retorna ao longo dessa fibra da saída a um terceiro porto.
Características & aplicações do circulador do PM
Características:
Isolamento alto
Relação alta da extinção
Baixo custo
Baixa perda de inserção
Estabilidade & confiança altas
Aplicações:
Amplificadores da fibra
Sensor da fibra
Teste e medida
Detecção coerente
Especificações do circulador do PM
| Parâmetro | Unidade | Valor | ||||||||||
| Tipo | - | Tipo A | Tipo B | Tipo A | Tipo B | |||||||
| Tipo portuário | - | 3 portuário | 4 portuário | 3 portuário | 4 portuário | 3 portuário | 4 portuário | 3 portuário | 4 portuário | |||
| Comprimento de onda do centro | nanômetro | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
| Escala de comprimento de onda de funcionamento | nanômetro | ±20 | ||||||||||
| Tipo. Perda de inserção em 23℃ | DB | 1,3 | 1,5 | 1,2 | 1,4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
| Perda de inserção máxima em 23℃ | DB | 1,6 | 1,8 | 1,5 | 1,7 | 0,9 | 1,1 | 0,8 | 1,0 | |||
| Tipo. Isolamento máximo 23℃ | DB | 28 | 18 | 46 | 30 | |||||||
| Mínimo Isolamento em 23℃ | DB |
26 18 |
16 | 40 |
20
|
|||||||
| Mínimo Extinção Relação em 23℃ | DB | 18 | 20 | |||||||||
| Mínimo Cruz Fala | DB |
50
|
||||||||||
| Perda do retorno mínima em 23℃ | DB | 50 | ||||||||||
| Linha central de trabalho | - | O funcionamento lento da linha central, linha central rápida obstruiu | ||||||||||
| Máximo Ótico Poder (CW) | mW | 500 | ||||||||||
| Máximo Elástico Carga | N | 5 | ||||||||||
| Tipo da fibra | - | PM Panda Fiber | ||||||||||
| Dimensão do pacote | milímetro | φ5.5x35 | ||||||||||
| Temperatura de funcionamento | ℃ | -5~+70 | ||||||||||
| Temperatura de armazenamento | ℃ | -40~+85 | ||||||||||
| Com conector, o IL é 0.3dB mais altamente, RL é 5dB para abaixar, e o ER é 2dB mais baixo. | ||||||||||||
| A chave do conector é alinhada para retardar a linha central. | ||||||||||||
Dimensão do circulador do PM
Informação de Odering do circulador do PM
PMCIR-1111-234-555-67-8-999 (3) do porto/PMCIR-1111-234-555-67-8-9999 (porto 4)
| 1111 - Comprimento de onda: | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Specified |
| 2 - Tipo portuário: | 3=3-Port, 4=4-Port |
| 3 - Fase: | A=Type A, B=Type B |
| 4 - Linha central de trabalho: | O funcionamento da linha central de F=Slow, linha central rápida obstruiu |
| 555 - Tipo da fibra: | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Specified |
| 6 - Dimensões do pacote: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo da trança: | 0=bare fibra, tubo fraco de 1=900μm |
| 8 - Comprimento da fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo do conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Pacote
FAQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ do circulador do PM?
