Módulo DWDM 8CH 2In1 Rack com dupla fibra DWDM mux Filtros passivos 1x8 Canais redes
DWDM (Dense Wavelength Division Multiplexing) é uma combinação de um conjunto de comprimentos de onda ópticos que podem ser transmitidos com uma fibra.Este módulo DWDM lançado pela GEZHI Photonics baseia-se na tecnologia de revestimento de filme fino.Esta é uma tecnologia a laser usada para aumentar a largura de banda em backbones de fibra óptica existentes.
A GEZHI Photonics fornece uma gama completa de DWDM Mux Demux com canal personalizado, comprimento de onda, potência, tipo de fibra e tipo de conector.
| Baixa perda de inserção |
| Alto isolamento |
| Alta estabilidade e fiabilidade |
| Temperatura de funcionamento industrial |
| (-40°C a + 80°C)Disponível) |
| Tipo de pacote personalizado |
| Tubo de aço inoxidável, caixa ABS, módulo ABS plug-in, chassi LGX, rackmount |
Especificações
|
Parâmetro
|
Unidade
|
8+1CH DWDM Mux+Demux
|
|
Número de canal
|
- Não.
|
8+1CH
|
|
Operação comprimento de onda
|
nm
|
C53~C60+Atualização+1% Porta do monitor
|
|
Comprimento de onda central do canal
|
nm
|
Rede ITU-T @DWDM
|
|
Banda de passagem do canal
|
nm
|
0.8 (100 GHz)
|
|
Perda de inserção @PB
|
dB
|
< 2.8
|
|
Mux 1% de monitorização
|
dB
|
< 24.3
|
|
Monitorização de 1%
|
dB
|
< 21.5
|
|
Isolamento @ Canal adjacente
|
dB
|
> 30
|
|
Isolamento @Canal não adjacente
|
dB
|
> 34
|
|
Isolamento @ Reflect Channel
|
dB
|
> 15
|
|
Passband Ripple
|
dB
|
< 0.5
|
|
Perda dependente da polarização
|
dB
|
< 0.15
|
|
Dispersão do modo de polarização
|
ps
|
< 0.1
|
|
Directividade e perda de retorno
|
dB
|
O montante das posições em risco deve ser calculado em conformidade com o modelo de cálculo da posição em risco.
|
|
Gestão de energia
|
mW
|
< 500
|
|
Conector
|
- Não.
|
SC/UPC ou personalizado
|
|
Tipo de fibra
|
- Não.
|
SMF-28e ou personalizado
|
|
Temperatura de funcionamento
|
°C
|
-20 ~ +70
|
|
Temperatura de armazenamento
|
°C
|
-40 ~ +85
|
|
Dimensão do pacote
|
mm
|
4 slots 19" 1U Rackmount
|
|
As redes de canais de filtros passivos 1x8 de dupla fibra DWDM mux da GEZHI oferecem soluções DWDM terminais de alta capacidade para expansão de rede.Esta dupla fibra DWDM mux filtros passivos 1x8 redes de canais é usado para transmissão de longa distância onde os comprimentos de onda são embalados juntos sobre a banda C em 100GHz rede (0A dupla fibra DWDM mux filtros passivos 1x8 canais redes é protocolo transparente e adequado para aplicações, incluindo SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx,etc..

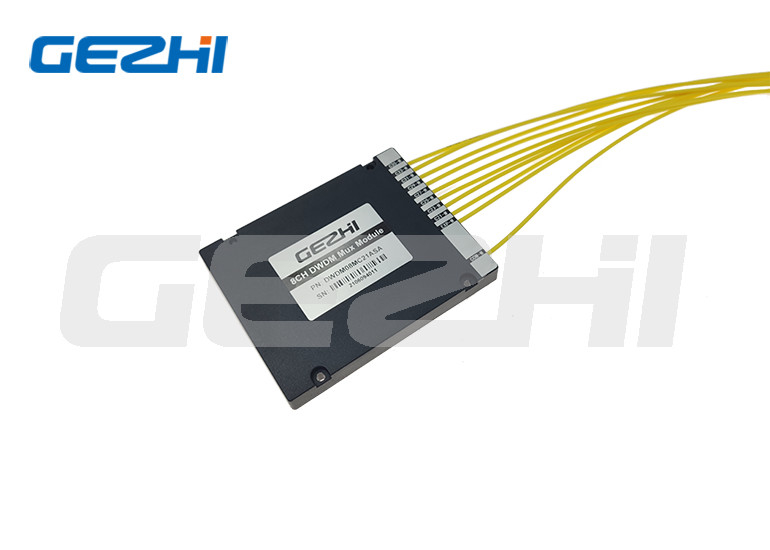

Fibra dupla DWDM mux Filtros passivos 1x8 Canais redes

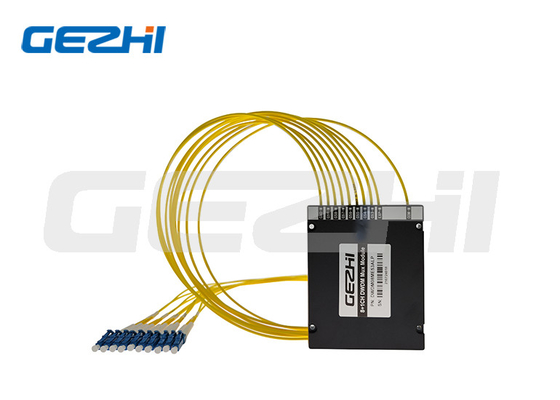

8 canais Fibra Óptica Multiplexador Óptico Módulos de Mux DWDM passivos

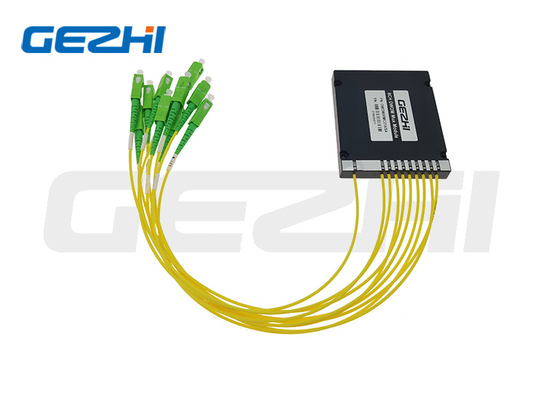

DWDM de dupla fibra
Informações de encomenda
|
CWDM
|
Número de canais
|
Configuração
|
Primeiro canal
|
Último canal
|
Tipo de módulo
|
Tipo de cabo
|
Comprimento da fibra
|
Conector
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Especificar
|
27=1270
29=1290
......
47=1470
S=Especificar
|
A1 = caixa ABS 100x80x10mm
A2 = caixa ABS 120x80x18mm
A3 = caixa ABS 140x115x18mm
L1=LGX 129*29*130 mm
L2=LGX inserido no rack de 2 ranhuras
L4=LGX inserido num rack de 4 ranhuras
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
S=Especificar
|
09=900um tubo solto
20=2,0 mm
30 = 3,0 mm
|
05=0,5m
10=1,0m
15 = 1,5 m
S=Especificar
|
00 = nenhum
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Específico
|
Perguntas frequentes
Q1:Posso pedir uma amostra? Qual é o seu MOQ?
A1: Encomenda de amostras é bem-vinda para testar e verificar a qualidade.MOQ, 1pcs amostra está disponível.Também são aceitáveis amostras misturadas.
Q2: Qual é o tempo de entrega?
R2: O tempo normal de entrega é de cerca de 1 semana,Para grandes quantidades e produtos especiais, verifique o tempo de entrega com o nosso representante de vendas.Mas temos estoque de alguns produtos.Podia enviar 1-3 dias após receber o pagamento.
P3:Quais são os termos de pagamento?
A3: Prazo de pagamento: T/T, Paypal,Western Union,Pagamento em dinheiro, Alibaba etc.
Q4: Qual é o seu tempo de garantia
A4: Garantia de 3 anos.
P5: Posso usar o nosso próprio logotipo, rótulo e embalagem?
A5: Sim, poderíamos fornecer serviço OEM que, de acordo com suas exigências, projetar produtos rótulo, logotipo, PN, SN, pacote.
