Conector |
Canal de fibra |
|
|
Conectores femininos MPO |
8 Fibras |
Nota: O conector feminino deve ser ligado ao tipo de conector masculino. |
Conector |
Referência |
Detalhes da habitação |
MPO de modo único |
IEC 61754-7 |

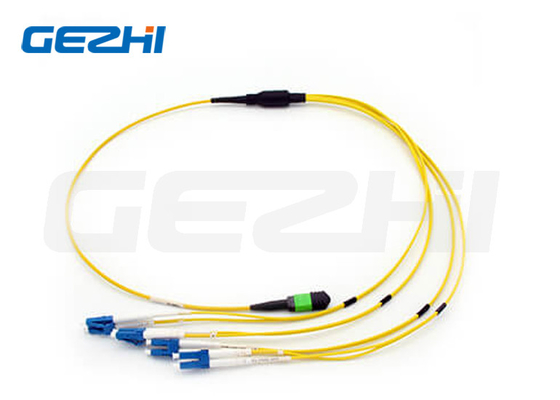

SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO com perdas super baixas)
|

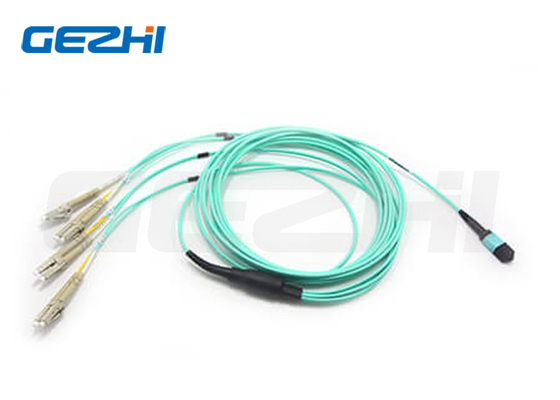

MPO Multimodo |
IEC 61754-7 |
OM1&OM2 PC: conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MPO padrão e super com baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)
|
· Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
· Cablagem estruturada por TIA-568-C
· Compatível com o canal de fibra 10G
· 40G e 100G IEEE 802.3
Outros conectores ◄ Padrão industrial:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 Etc.
E2000: IEC 61754-15
Disponível para
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Índice de interferência 3D da MPO
Ponto (IEC-61300-3-30) |
Número mínimo |
Número máximo |
Radius de curvatura (mm) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 mm |
|
Ângulo |
Ângulo X |
-0,2° |
-0,2° |
Ângulo Y |
APC |
70,85° |
80,15° |
PC |
-0,2° |
-0,2° |
Altura da fibra (nm) |
1000 nm |
3500 nm |
Max.DH.Toda a Fibra: |
- 300nm |
300 nm |
DH.Adj: |
- 300nm |
300 nm |
DH.Ave Fibra: |
- 300nm |
300 nm |
Base de água: |
SM |
N/A |
N/A |
MM |
- 200nm. |
300 nm |
LC End-Face Geometry 3D Interference Index
Números |
Conector |
PC Finalização |
APC Característica final |
Raio de curvatura |
SC/FC/ST |
10 a 25 mm |
5 ~ 12 mm |
LC/MU |
7 a 25 mm |
5 a 15 mm |
Deslocamento do ápice |
≤ 50 μm |
Altura esférica da fibra |
+/- 100 nm |
Deslocamento angular |
- Não. |
8° ± 0,5° |
LC Qualidade da face final (SM)
Zona |
Distância (μm) |
Arranhões |
Defeitos |
Referência |
A: Núcleo |
0 a 25 |
Nenhum |
Nenhum |
IEC 61300-3-35:2015 |
B: Revestimento |
25 a 115 |
Nenhum |
Nenhum |
C: Adesivo |
115 a 135 |
Nenhum |
Nenhum |
D: Contacto |
135 a 250 |
Nenhum |
Nenhum |
E: Resto de ferro |
Nenhum |
Nenhum |
LC Qualidade da face final (MM)
Zona |
Distância (μm) |
Arranhões |
Defeitos |
Referência |
A: Núcleo |
0 a 65 |
Nenhum |
Nenhum |
IEC 61300-3-35:2015 |
B: Revestimento |
65 a 115 |
Nenhum |
Nenhum |
C: Adesivo |
115 a 135 |
Nenhum |
Nenhum |
D: Contacto |
135 a 250 |
Nenhum |
Nenhum |
E: Resto de ferro |
Nenhum |
Nenhum
|
Desenho de cabos
