Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | 1x16 MEMS Rackmount Switch Óptico | Faixa de comprimento de onda: | 850/1310 para MM ou 1260~1650 para SM ou personalizado |
|---|---|---|---|
| Comprimento de onda dos testes: | Comprimento de onda dos testes | Conector: | FC, SC, LC, ST ou personalizado |
| porta do monitor: | porta do monitor | ||
| Realçar: | Interruptor óptico MEMS de medição automática,Comutador óptico MEMS de fibra,interruptor ótico de 1x16 Mems |
||

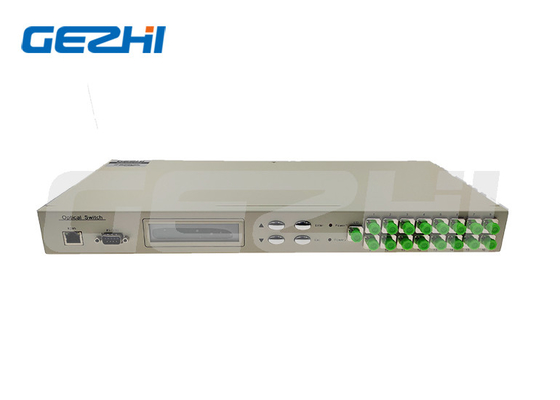

Fibra óptica 1x16 MEMS Comutador óptico
Descrição do produto
1xN MEMS Rackmount de comutador óptico
GEZHI ′s MEMS Optical Switch, MEMs Fiber Switches são baseados em tecnologia MEMS de silício integrada e estão disponíveis em multicanal 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 até 1x256 e matriz MxN Mems interruptor óptico 8x8Dentro do pacote de comutadores, ambos os drivers compatíveis CMOS/TTL.A matriz de switches ópticos MEMS pode ser controlada individualmente e são bidirecionais para que possam ser usados em uma orientação 1xN ou Nx1.
Os switches ópticos MEMS 1xN da GEZHI oferecem um excelente desempenho óptico, alta fiabilidade durante uma vida útil muito longa.Aeronáutica e outras aplicações exigentes.
Características
1.SerialNet, Alta Confiabilidade, Alta Estabilidade
2Painel de visualização LCD, visualização visual, operação conveniente
3.Sinais de transmissão transparentes. Alta estabilidade e fiabilidade
4.Canal e intervalo de tempo de varredura automática podem ser configurados
5.RS232 Controle e Gestão Remota Ethernet RJ45
Aplicações
1.FITL
2. Medição automática
3Sistema de monitorização e manutenção de cabo de monitorização remota de rede óptica
Especificações
| Parâmetro | Unidade | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Faixa de comprimento de onda | nm | 850/1310 para MM ou 1260~1650 para SM ou personalizado | |||||||
| Teste de comprimento de onda | nm | 850/1310, 1310/1550 ou personalizados | |||||||
| Perda de inserção (máximo) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Perda de retorno | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Transmissão | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤ 0.10 | |||||||
| WDL | dB | ≤ 0.30 | |||||||
| TDL | dB | ≤ 0.30 | |||||||
| Repetitividade | dB | ≤ 0.02 | |||||||
| Tempo de mudança | ms | ≤ 8 (canal adjacente) | |||||||
| Potência óptica | mW | ≤ 500 | |||||||
| Tipo de fibra | Um... | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||
| Portão de monitoramento | / | RJ45 & RS232 ou personalizado | |||||||
| Fornecimento de energia de trabalho (tipo de enchufe) | V | AC:220V (50/60Hz) ou DC:36V~72V | |||||||
| Temperatura de funcionamento | °C | -10 ~ +60 | |||||||
| Temperatura de armazenamento | °C | -40~+85 | |||||||
| Montador de rack Dimensões | mm | 1U L483XW230XH44.5 (até 32 canais) personalização está disponível. | |||||||
| A personalização 2U L483XW230XH89 (até 128 canais) está disponível. | |||||||||
| A personalização 3U L483XW230XH133.5 (até 256 canais) está disponível. | |||||||||
Desenho
1x128 MEMS Fibra Óptica Switches Rackmount Painel frontal
1x128 MEMS Fibra Óptica Switches Back Panel
Rota óptica
Informações de encomenda MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Modo | Comprimento de onda | Pacote | Tipo de fibra | Fornecimento de energia | Conector |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Especificidade |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Especificar |
M5=50/125 M6 = 62,5/125 S9=9/125 S=Especificar |
AC=Single 85~265V DC=Single 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
