Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | interruptor ótico de 1x16 1x32 Mems | Comprimento de onda: | Personalizado |
|---|---|---|---|
| Porto: | Cutomized | Garantia: | 3 anos |
| Aplicação: | Roteamento ótico de Singnal | ||
| Realçar: | Interruptores ópticos Mems 1x32,Interruptores ópticos Mems multimodo,Interruptores ópticos de rede Singmode |
||
Visão geral do produto do interruptor óptico 1x16 1x32 Mems
Rede óptica Singmode Multimode 1x16 1x32 Mems Switches ópticos

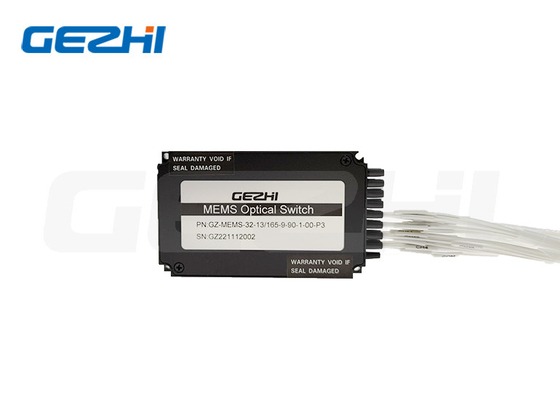

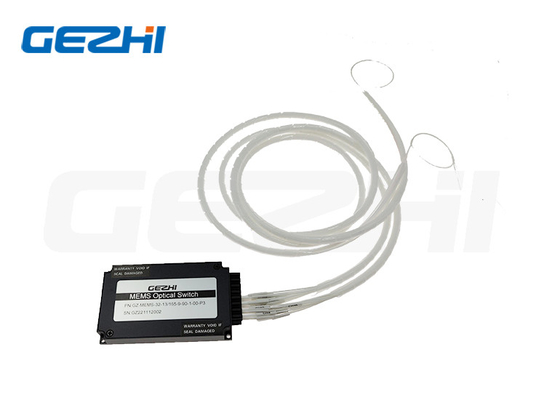

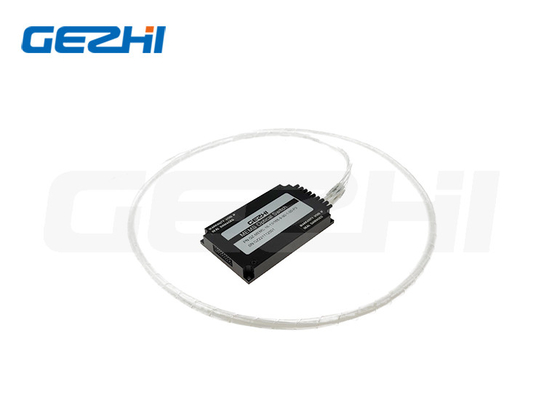

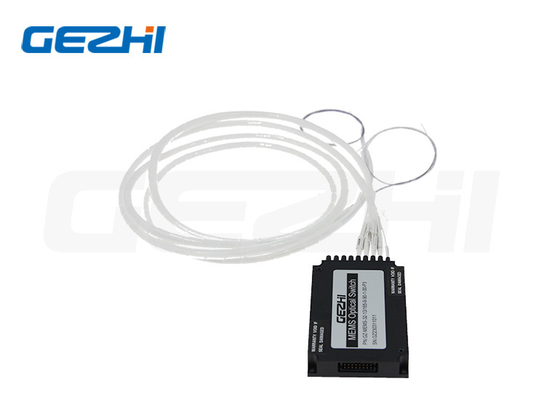

Módulo de interruptores ópticos 1x16 1x32 MEMS
O switch óptico 1x16 1x32 MEMS é baseado na tecnologia de sistema microeletromecânico.Ele permite a seleção de canal entre uma fibra de entrada e N fibras de saída girando o espelho do chip MEMS. O switch é bidirecional. O switch óptico oferece operação altamente confiável, durável e de longa duração em um pacote compacto.
Características do Interruptor Óptico 1x16 1x32 Mems
Características:
Ampla Faixa de Comprimento de Onda
Travamento e não travamento
Diafonia baixa
Alta estabilidade, alta confiabilidade
Baixa perda de inserção
Livre de epóxi no caminho óptico
Formulários:
Roteamento de Sinais Ópticos
Sistema de teste de rede
Rede óptica
Proteção do transmissor e do receptor
Proteção/Restauração
Especificações do interruptor óptico 1x16 1x32 Mems
| Parâmetros | Unidade | Interruptor óptico Mems | |
| Comprimento de onda operacional | nm | 1260~1650 para SM, 850/1310 para MM | |
| Perda de inserção | dB | N≤8 | ≤1,0 |
| 8<N≤16 | ≤1,2 | ||
| 16<N≤32 | ≤1,5 | ||
| 32<N≤64 | ≤1,7 | ||
| 64<N≤144 | ≤2,2 | ||
| 144<N≤256 | ≤2,4 | ||
| WDL | dB | ≤ 0,3 | |
| TDL | dB | ≤ 0,3 | |
| PDL | dB | ≤ 0,15 | |
| Perda de retorno | dB | SM ≥ 45, MM ≥ 30 | |
| Diafonia | dB | SM ≥ 45, MM ≥ 30 | |
| Repetibilidade | dB | ≤ ±0,02 | |
| Tempo de comutação | EM | ≤ 8 | |
| Durabilidade | vezes | ≥ 10 bilhões | |
| Modo de comutação | Sem travamento | ||
| Fonte de energia | V | DC 5V ± 10% | |
| Corrente Operacional | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤ 500 | ≤500 | ||
| Potência óptica | mW | ≤ 500 | |
| Temperatura de operação | °C | -20 ~ +85 | |
| Temperatura de armazenamento | °C | -40 ~ +85 | |
| Umidade Operacional | % | 5 ~ 95 | |
| Dimensão do Pacote | milímetros | P1: 31x24x11 | N≤64, fibra nua |
| P2: 60x24x11 | N≤16, tubo solto de 0,9 mm | ||
| P3: 90x55x12 | 16<N≤64, tubo solto de 0,9 mm | ||
| P4: 100x100x12 | 64<N≤144, tubo solto de 0,9 mm | ||
| P5: 110x141x12 | 144 <N≤256, tubo solto de 0,9 mm | ||
Informações de pedido de interruptor óptico 1x16 1x32 Mems
| Tipo | Canal | Comprimento de onda | Tipo de Fibra | Diâmetro da Fibra | Comprimento da fibra | Conector |
|
GZ-MEMS interruptor óptico |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62,5/125 9=9/125 X=Outros |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Outros |
1=1m 2=1,5m X=Outros |
00=nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Personalizado |
Perguntas frequentes
Q1:Posso ter um pedido de amostra?Qual é o seu MOQ de 1x16 1x32 Mems Módulo de Chave Óptica?
