Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | 4CH-OADM-C-WE-D | Comprimento de onda: | 1510,1530,1550,1570nm |
---|---|---|---|
Linha tipo: | fibra dupla do Duplo-lado | Características: | Duplo-direcional |
Pacote: | 1RU 19inch | Aplicação: | Alcance a rede |
Realçar: | 4 módulos dos canais CWDM OADM,módulos de 4CH OADM,Óticos frente e verso adicionam o Multiplexer da gota |

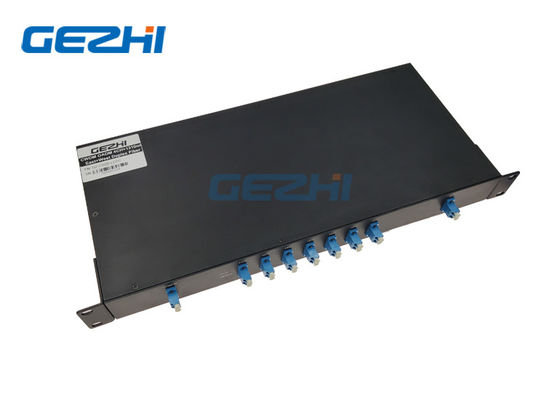

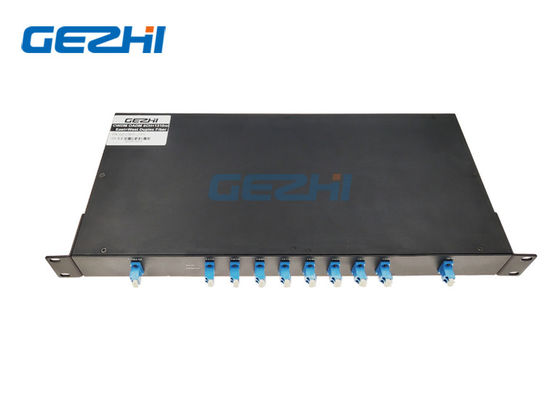

4 módulos oeste frente e verso & relação do leste dos canais CWDM OADM
Os módulos oeste frente e verso & relação do leste dos canais CWDM OADM de GEZHI 4 são projetados para a estática e sistemas baseados ROADM. Os 4 módulos oeste frente e verso & relação do leste dos canais CWDM OADM são divisão da onda do curso que multiplexa (CWDM) ótico adicionam/Multiplexers (OADM) da gota. Este 4 módulos oeste frente e verso & relação do leste dos canais CWDM OADM adicionam (multiplex) e deixam cair (demultiplex) os canais selecionados, ou os comprimentos de onda, em ambos os sentidos de uma relação comum da fibra de CWDM. Usar-se esta os módulos de GEZHI, desenhistas da rede pode adicionar pontos de acesso novos em qualquer lugar em uma rede de CWDM, sem impactar os canais restantes que atravessam a rede. Os pontos de acesso podem ser adicionados a linear, ao ônibus, e às redes de anel, onde o projeto do anel do duplo-sentido fornece a arquitetura protegida redundante.
Características Baixa perda de inserção
|
Aplicações Ótico adicione e deixe cair Rede de Acess Rede de transportes ótica do metro
|
Especificação
Parâmetro |
Unidade |
módulos de 4Channels CWDM OADM | ||
Adicione | Gota | |||
Comprimento de onda do canal | nanômetro | 1510, 1530, 1550, 1570nm | ||
Comprimento de onda Center Precisão |
nanômetro | ±0.5 | ||
Afastamento de canal | nanômetro | 20 | ||
Passband de canal (largura de banda de @-0.5dB |
nanômetro | >15 | ||
Perda de inserção | DB | <>1,8 | <1> | |
Ondinha do canal | DB | 0,3 | ||
Isolamento |
Adjacente | DB | >30 | |
Não-adjacente | DB | >40 | ||
Temperatura da perda do Inertion Sensibilidade |
dB/℃ |
<0> |
||
Temperatura do comprimento de onda Deslocamento |
nanômetro ℃ |
<0> | ||
Dependente da polarização Perda |
DB | <0> | ||
Modo da polarização Dispersão |
DB | <0> | ||
Diretividade | DB | >50 | ||
Perda do retorno | DB | >45 | ||
Manipulação máxima do poder | mW | 300 | ||
Temperatura de Opterating | ℃ | -20~+70 | ||
Temperatura de armazenamento | ℃ | -40~85 | ||
Dimensão do pacote | milímetro | 19inch 1U Rackmount |
Nota: 1. a personalização está disponível.
2. Especificado com conector
A fibra CWDM ótico OADM única conexão em cascata adiciona/da filtro da fibra do Duplo-lado do módulo 4CH Mux Demux da gota
A fibra CWDM ótico OADM adiciona/fibra dupla do Duplo-lado do módulo 4CH Mux Demux da gota
Deixa cair o canal individual e adiciona que a mesma parte traseira do canal na fibra da rede em transmissão de duas faces.
4 o canal 1510,1530,1550,1570nm CWDM adiciona & multiplexer da gota para o LESTE e o OESTE para a transmissão de dados bidirecional sobre fibras duplas.
