| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM Mux/Demux de CWDM |
| MOQ: | 1PC |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

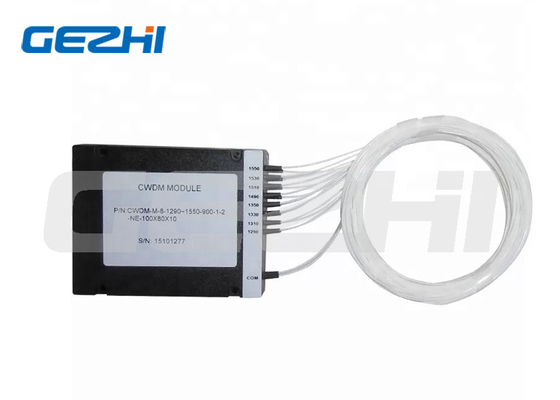

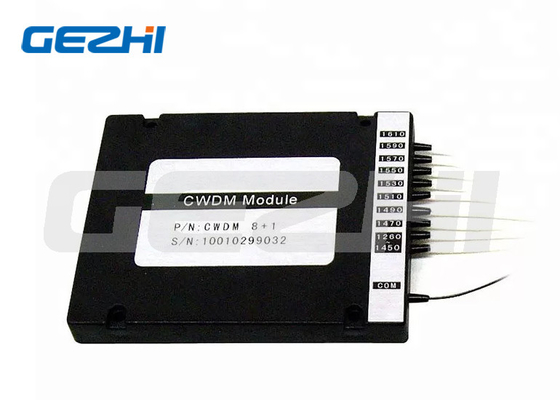

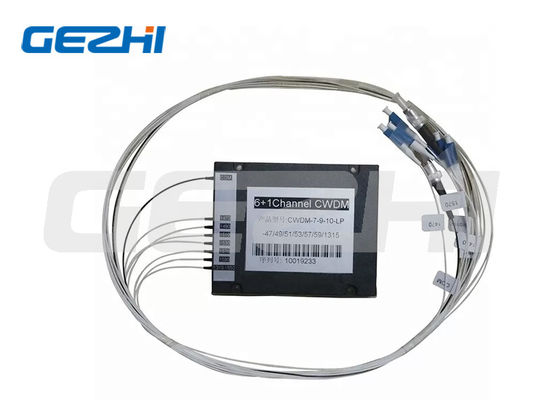

100G Fibra Óptica Modulo Cwdm Passivo 4CH / 8CH CWDM WDM Mux / Demux Adicionar Drop Multiplexer Dispositivos
Descrição do produto
GEZHI CWDM Optical Add/Drop Multiplexer (OADM) é um dispositivo óptico passivo utilizado em redes WDM para adicionar e remover um/múltiplos canais CWDM numa ou duas fibras,Deixando o resto dos comprimentos de onda passar para o destino necessário.
Aplicações
Sistema CWDM
Adicionar/Despedir
Redes PON
Ligações CATV
Características
Baixa perda de inserção
Alto isolamento
Baixa PDL
Largo comprimento de onda operacional: de 1260 nm a 1620 nm
Design compacto
Alta confiabilidade e estabilidade
Especificações
| Parâmetros | Valor | Unidade |
| Comprimento de onda | 1270~1610 | nm |
| Perda de inserção | 3.0 | dB |
| Isolamento | ≥ 30 / ≥ 40 | dB |
| Perda de retorno | > 50 | dB |
| Sensibilidade à temperatura | < 0.005 | dB/°C |
| PDL | < 0.10 | dB |
| PMD | < 0.10 | P.S. |
| Directividade | ≥ 50 | dB |
| Potência máxima de entrada | 300 | W |
| Temperatura de funcionamento | -20~+70 | °C |
| Temperatura de armazenamento | -40~+85 | °C |
| Tipo de fibra | SMF-28e | |
| Dimensão do pacote | 100*80*10 Caixa ABS | mm |
| Coxa de porco | 250um/900um/2,0mm/3,0mm | mm |
1 × N módulo CWDM Mux/Demux
| OADM | |||||||
| UIT | Número de canais | Tipo de aplicação | Comprimento de onda central | Diâmetro da fibra | Comprimento da fibra |
Conector
|
|
|
1=100G 2=200G |
4=4 canais 8=8 canais 16=16 canais
|
M=Mux D=DeMux |
41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm |
1=250um 2=900um 3 = 2,0 mm 4 = 3,0 mm XX=Outro |
05=0,5m 10=1,0m 15 = 1,5 m 20 = 2,0 m XX=Outros |
0=Nenhum X=Outro |
Sobre nós
Gezhi Photonics Co., Ltd é um fabricante profissional e fornecedor de produtos de fibra óptica que são amplamente aplicados em Data Center, Telecom, CATV, FTTX, Fiber Sensor etc. Nós fundamos em 2014,É uma fábrica OEM/ODM que se dedica à I&D, produção e comercialização de componentes de fibra óptica de duas partes, passivos e ativos.
|
|
