Multiplexador óptico DWDM OADM de dupla fibra com interface SC/APC e baixa perda de inserção

Name: Multiplexador óptico DWDM OADM de dupla fibra com interface SC/APC e baixa perda de inserção
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 83.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	GEZHI-DWDM OADM
MOQ:	1pc
preço:	US$58-US$108
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Nome do produto:

OADM Left+Right CH41SC/APC

Tipo de fibra:

Fibra dupla

Comprimento da fibra:

50CM

Canal:

CH41

Interface óptica:

SC/APC

pacote:

Caixa ABS

Dimensão do pacote:

100*80*10CM

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Módulo óptico de fibra dupla

módulo óptico DWDM

interface APC DWDM OADM

Descrição do produto

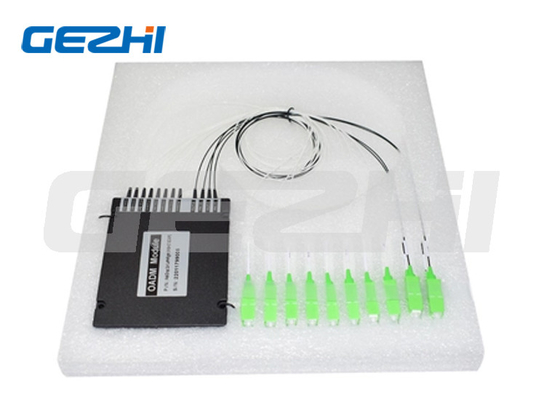

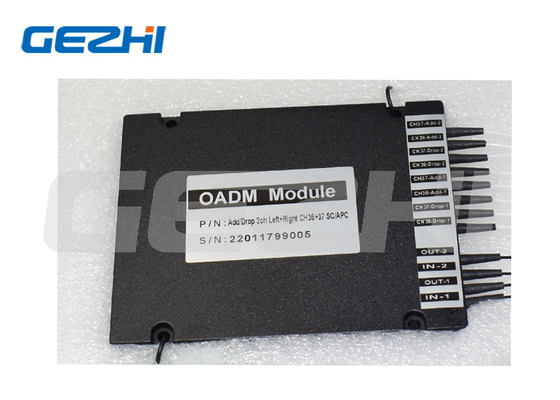

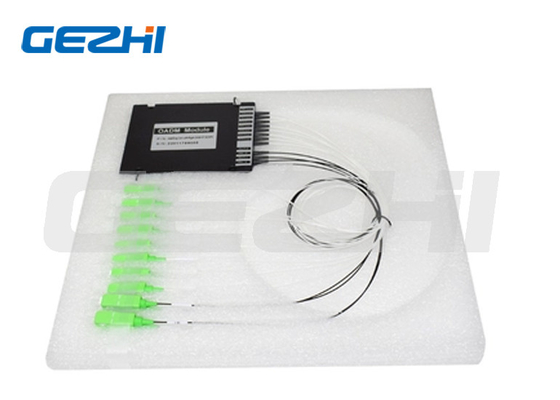

Módulo Óptico DWDM de Fibra Dupla OADM Com Interface SC APC

Descrição do Produto

O Multiplexador/Demultiplexador Óptico DWDM (OADM) é um dispositivo óptico passivo usado em redes WDM para adicionar e remover um ou múltiplos canais DWDM de 100 GHz na banda C em uma ou duas fibras, permitindo que os comprimentos de onda restantes passem para o destino desejado. A utilização da tecnologia DWDM adiciona efetivamente capacidade WDM a redes existentes e novas, estendendo a distância de transmissão do sinal óptico.

Os módulos OADM DWDM estão disponíveis em configurações unilaterais (Leste ou Oeste) e bilaterais (Leste e Oeste). Com unidades MUX/DeMUX correspondentes colocadas em cada extremidade de um link óptico, múltiplos canais de dados podem ser combinados e transmitidos através de um tronco de fibra monomodo. Os módulos OADM passivos podem adicionar ou remover até 4 canais de dados em qualquer ponto ao longo do tronco.

Recursos

Baixa Perda de Inserção
Baixo Crosstalk
Alta Estabilidade e Confiabilidade
Livre de Epóxi no Caminho Óptico

Aplicações

Monitoramento de Linha
Rede DWDM
Telecomunicações
OADM Configurável

Especificações de Desempenho

Parâmetro	Unidade	1CH	2CH	4CH	8CH
Comprimento de Onda do Canal	nm	Grade ITU
Espaçamento do Canal	GHz	100 ou 200
Passabanda do Canal (@-0.5dB de largura de banda)	nm	>0.3
Perda de Inserção	dB	<0.9	<1.2	<1.5	<2.8
Serviço Especial	/	Monitor ou 1310nm está disponível
Ondulação do Canal	dB	0.5
Isolamento - Adjacente	dB	>30	>30	>30	>30
Isolamento - Não Adjacente	dB	>40	>40	>40	>40
Sensibilidade à Temperatura da Perda de Inserção	dB/°C	<0.005
Deslocamento de Temperatura do Comprimento de Onda	nm/°C	<0.002
Perda Dependente de Polarização	dB	<0.1
Dispersão do Modo de Polarização	dB	<0.1
Diretividade	dB	>50
Perda de Retorno	dB	>45
Manuseio Máximo de Potência	mW	300
Temperatura de Operação	°C	-5~+75
Temperatura de Armazenamento	°C	-40~85
Dimensão da Embalagem	mm	L80xW60xH12 ou L100xW80xH10	L120xW80xH18	L141xW115xH18

Nota: 1. Especificações personalizadas estão disponíveis.

Especificado sem conector. Se com conector, a PI aumentará 0.2dB.

Informações de Pedido

DWDM	Número de Canais	Configuração	Tipo de Módulo	Tipo de Cabo	Comprimento da Fibra	Conector
OADM 1=100G 2=200G	01=1 Canal 02=2 Canais 03=3 Canais 04=4 Canais ... 16=16 Canais 17=17 Canais 18=18 Canais	SS=Fibra Única Oeste ou Leste SD=Fibra Única Oeste e Leste DS=Fibra Dupla Oeste ou Leste DD=Fibra Dupla Oeste e Leste	A1=Caixa ABS 100x80x10mm A2=Caixa ABS 120x80x18mm A3=Caixa ABS 140x115x15mm L1=LGX 12929130mm L2=LGX inserido em Rack de 2 slots L4=LGX inserido em Rack de 4 slots R1=Rack 19" 1U R2=Rack 19" 1U de 2 slots R4=Rack 19" 1U de 4 slots S=Especificar	09=Tubo solto de 900um 20=2.0mm 30=3.0mm	05=0.5m 10=1.0m 15=1.5m S=Especificar	00=nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar
