| Brand Name: | GEZHI or OEM |
| Número do modelo: | 24F MPO (Feminina) - MPO (Feminina) 3,0 mm cabo de tronco |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

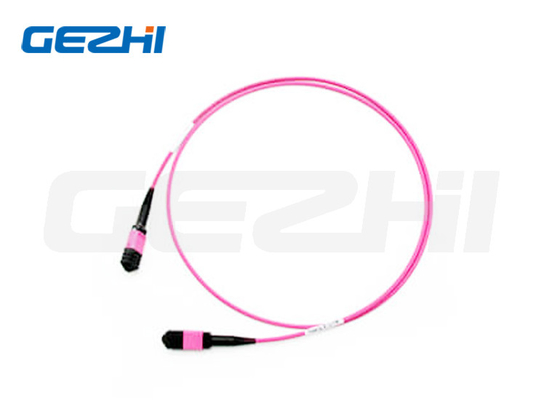

12F MPO (Feminina) - MPO (Feminina) 3.0mm LSZH Fibra Patch Cable / cabo de tronco
Descrição do produto
O MPO Single Mode Elite Trunk Cable funciona a 1310/1550nm. É usado para conectar transceptores de fibra óptica, cassetes MPO e painéis de adaptadores de fibra, etc.,Proporcionar uma maior flexibilidade de rede e facilitar as mudanças, acrescenta e altera as futuras demandas dos data centers.
Aplicação
1Rede de acesso ao sistema óptico.
2Arquiteturas de alta densidade.
3- Rede de comunicação de dados.
4- Canal de fibra de rede para área de armazenamento.
Características
1Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
2. Projetado para aplicações SM e MM de baixa perda e perda padrão
3Disponíveis cabos redondos, ovais e de fita nua.
4.Coberturas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
5. Baixa perda de inserção, alta perda de retorno
6Solução económica para a eliminação em massa de fibras
7.Boa em repetibilidade e intercâmbio
Especificações
| Itens de especificação. | Modo único (polido APC a 8 graus) | Multimodo (PC Flat Polish) |
|
Perda de inserção (MPO) (IEC 61300-3-34) |
Perda padrão: ≤ 0,75 dB (max), ≤ 0,35 dB (típico) Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
Perda padrão: ≤ 0,6 dB (max), ≤ 0,35 dB (típico) Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Perda de retorno (MPO) | ≥ 60 dB ((8 graus de polimento) | ≥ 25 dB |
| Durabilidade | < 0,3 dBMudança típica, 200 acasalamentos | |
| Intercambiáveis | ≤ 0,2 dB | |
| Resistência à tração | > 70N | |
| Temperatura de funcionamento | -40 a + 85°C | |
Produtos MPO DATAs e padrão
| Conector | Referência | Detalhes da habitação |
| MPO de modo único | IEC 61754-7 |

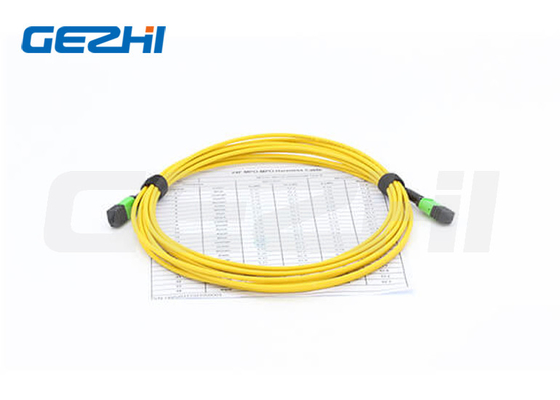

SM APC: Conectores verdes+saco preto (MPO de perda padrão) SM APC: conectores amarelos+saco preto (MPO com perdas super baixas) |
| MPO Multimodo | IEC 61754-7 |

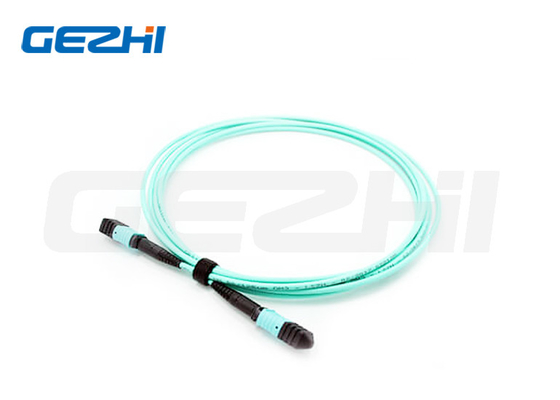

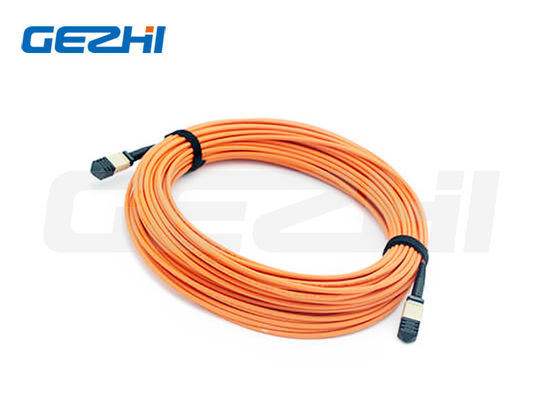

OM1&OM2 PC: Conectores bege + bota preta (MPO de perda padrão) OM3&OM4 PC: Conectores Aqua + bota preta (MPO padrão e super com baixa perda) OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão) |
· Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
· Cablagem estruturada por TIA-568-C
· Compatível com o canal de fibra 10G
· 40G e 100G IEEE 802.3
| Contagem de fibras | OD ((mm) |
Número mínimo admissível Resistência à tração (N) |
mínimo admissível Carga de esmagamento ((N/100 mm) |
Curvatura mínima Radius ((MM) |
| 24 | 3.0±0.15 |
A curto prazo: 180; A longo prazo: 90 |
A curto prazo: 500; A longo prazo: 150 |
Estático: 10D Dinâmico: 20D |
Índice de interferência 3D da MPO
| Ponto (IEC-61300-3-30) | Número mínimo | Número máximo | ||
| Radius de curvatura (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Ângulo | Ângulo X | -0,2° | -0,2° | |
| Ângulo Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Altura da fibra (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Toda a Fibra: | - 300nm | 300 nm | ||
| DH.Adj: | - 300nm | 300 nm | ||
| DH.Ave Fibra: | - 300nm | 300 nm | ||
| Base de água: | SM | N/A | N/A | |
| MM | - 200nm. | 300 nm | ||
Tolerância de comprimento
| Duração total ((L) ((m)) | comprimento de tolerância ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Disponibilidade
1. Disponível cabo de fita e de feixe;
2.Cordão de parche, conjuntos de cabos pigtail disponíveis.
3.MT-MT cordão de venda de fita está disponível.
4.MPO Loopback disponível
5Conexão de cablagem do centro de dados.
|
|
