| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-DWDM-8CH |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

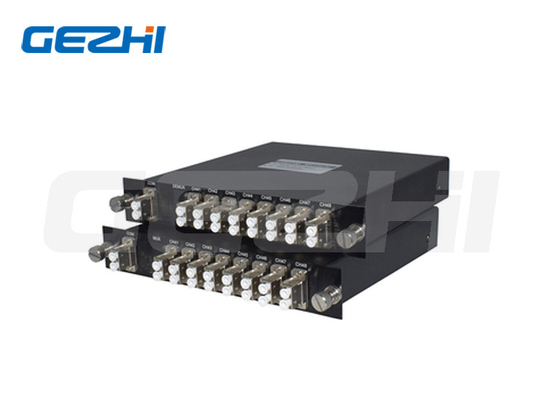

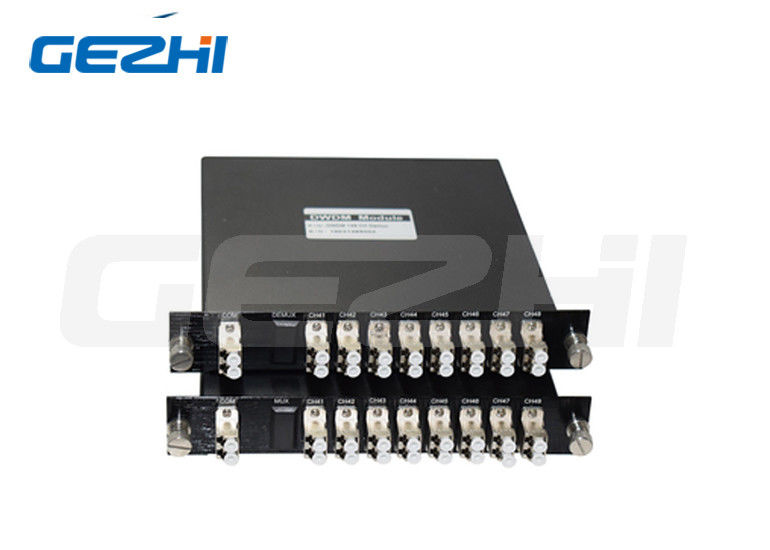

8CH DWDM Mux Demux Module CH41-CH48 LGX de fibra dupla com conectores metálicos
Descrição do produto
O DWDM Mux/Demux ITU Wavelength fornece a capacidade de consolidar seus serviços em uma única conexão, seja voz, dados ou Internet.permitindo um maior controlo e escalabilidade.
O módulo Mux/Demux DWDM (Dense Wavelength Division Multiplexer) oferece uma largura de banda elevada, estável e confiável num pacote pequeno e rentável.É usado com 10G 80km DWDM SFP + Transceptor para transporte de longa distância.
Especificações do produto
| Parâmetros | |||||||
| Espaço de canal ((GHz) | 100 (padrão) | 200 | |||||
| Número de canal | 1x4 | 1x8/1x16 | 1x40 | 1x4 | 1x8 | 1x16 | |
| Comprimento de onda do centro (nm) | Grelha da UIT | ||||||
| Precisão do comprimento de onda do centro ((nm) | +0.05 | - Sim, senhor.1 | |||||
| A banda de passagem do canal ((@-0,5 dB) ((nm) | 0.22 | 0.5 | |||||
| Tipo de fibra | SMF-28e com tubo solto de 900um ou especificado pelo cliente | ||||||
| IL(dB) | 1.8 | 3.0 | 3.5 | 1.7 | 2.9 | 3.4 | |
| Passband Ripple ((dB) | 0.35 | 0.4 | 0.5 | 0.35 | 0.4 | 0.5 | |
| Isolamento ((dB) | Canal adjacente | 25 | 28 | ||||
| Canal não adjacente | 40 | ||||||
| PDL ((dB) | 0.2 | ||||||
| PMD ((ps) | 0.1 | ||||||
| RL(dB) | 45 | ||||||
| Directividade (dB) | 50 | ||||||
| Potência óptica máxima (mw) | 300 | ||||||
| Temperatura de funcionamento (°C) | -40 a 85 | ||||||
| Temperatura de armazenamento (°C) | -40 a 85 | ||||||
| Embalagem em caixa (mm) | 100*80*10 ou 140115*18 | ||||||
| Pacote LGX | 1U,2U | ||||||
| 19 Montagem em rack | 1U | ||||||
Notas:
1- Especificado sem conectores.
2Adicione uma perda adicional de 0,2 dB por conector.
| Características | Aplicações |
| * Banda C | * Adicionar/Despedir canal |
| * 2-44 canais DWDM Mux/Demux (CH17-CH61) | * Rede DWDM |
| * Espaçamento entre canais: 0.8nm ((Rede de 100GHz) | * Roteamento de comprimento de onda |
| * Comportamento é simples | * Amplificador de fibra óptica |
| * Protocolo transparente (10Mbps a 100Gbps) |
* Sistema CATV |
| * Baixa perda de inserção | |
| * Excelente isolamento do canal | |
| * Caminho óptico sem epoxi | |
| * Conforme à norma G.657A1 | |
| * Instalação de fabrico ISO 9001 | |
|
* Temperatura de funcionamento em larga escala: -20°C a +70°C |
Informações de encomenda
| GZ | Espaçamento entre canais | Número de canal | Configuração | 1o Canal | Tipo de fibra | Comprimento da fibra | Conector |
| GEZHI |
1=100 GHz 2=200 GHz |
4=4-canal 8=8 canais 16=16 canais 32=32 canais |
M=Mux D=Demux |
21=1560.61nm 22=1559.79nm 23 = 1558.98nm... |
1=Fibra nua 2=900um Jaqueta |
1 = 1 metro 2 = 2 metros
|
0=Nenhum 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC |
Vídeo
|
|
