Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda: | 850nm ou 1260~1650nm | Controle o tipo: | Não Trava |
|---|---|---|---|
| Fonte de alimentação: | 5v | Conector: | LC/SC/FC/ST (PC ou APC) |
| Nome do produto: | Interruptor ótico da fibra bidirecional | Aplicação: | Proteção e restauração da rede |
| Realçar: | interruptor 1x3 ótico,Interruptor multimodo bidirecional,interruptor 1550nm multimodo |
||

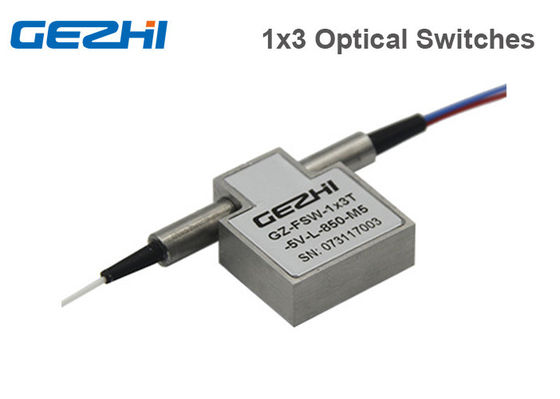

interruptores óticos detravamento óticos de interruptor 3x1 da fibra 1x3 bidirecional
O tipo fibra que mecânica de 1×3 T de GEZHI Photonics os interruptores óticos (interruptor 1×3 ótico) apoiam todo o comprimento de onda 1260nm~1650nm ou 850nm no comprimento de onda multimodo, ele oferece a baixa perda de inserção, a confiança ultra-alta, a velocidade de interruptor rápida assim como o desempenho bidirecional. Os interruptores óticos da fibra são amplamente utilizados para a proteção, rede ótica, sistema de teste do transmissor e de rede, proteção do receptor e instrumentações.
Características
Tempo curto do interruptor
Tamanho diminuto, design compacto
Baixa conversa transversal, baixa perda de inserção
Distorções óticas do bi-directionalLow
Escala de comprimento de onda de funcionamento larga
Aplicações
R&D no laboratório
Metropolitan Area Network
Monitoração de sistema
Proteção e restauração da rede
testes, instrumentação e medida
Especificação
| Tipo interruptor de 1×3 T | Unidade | Típico |
| Comprimento de onda da operação | nanômetro | 850nm ou 1310/1490/1550nm |
| Perda de inserção | DB | <0> |
| Perda do dependente do comprimento de onda | DB | <0> |
| Perda do dependente da polarização | DB | <0> |
| Perda do retorno | DB | Manutenção programada: >55 MILÍMETRO: >40 |
| Conversa transversal | DB | Manutenção programada: >55 MILÍMETRO: >40 |
| Tempo do interruptor | Senhora | Típico: 4 máximo: 10 |
| Repetibilidade | DB | <>±0.02 |
| Durabilidade | Ciclos | >10 milhões |
| Tipo do interruptor | Travamento/quetrava | |
| Manipulação ótica do poder | mW | <500mw> |
| Tensão de funcionamento | VDC | 3V ou 5V |
| Temperatura de funcionamento | ℃ | -5~+70 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Tipo da fibra | / | Fibra de SM/MM |
| Dimensão do pacote | milímetro | 27L x 23W x 8.2H |
Nota: 1. a personalização está disponível.
2. Especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
Bonde
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 V | 22,2 (±10%) miliampères | 202,5 (±10%) Ω |
| não-travamento 5V | 4.5~5.5 V | 31 (±10%) miliampères | 145 (±10%) Ω |
| travamento 3V | 2.7~3.3 V | 33,3 (±10%) miliampères | 90 (±10%) Ω |
| não-travamento 3V | 2.7~3.3 V | 46,7 (±10%) miliampères | 64,2 (±10%) Ω |
Pinos
Rota ótica
Dimensões
Informação pedindo
| X | XX | X | X | X | XX | X | XX |
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
