Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tempo da garantia: | 3 anos | Comprimento de onda: | 1260-1650nm |
|---|---|---|---|
| Porto: | 1x2 duplo | Tipo do controle: | Travamento ou não travamento |
| Aplicação: | OADM configurável | Tensão: | 3V ou 5V |
| Realçar: | Interruptores óticos da fibra D1x2,interruptores óticos da fibra 1650nm,porto da fibra ótica 4 do interruptor 1260nm |
||

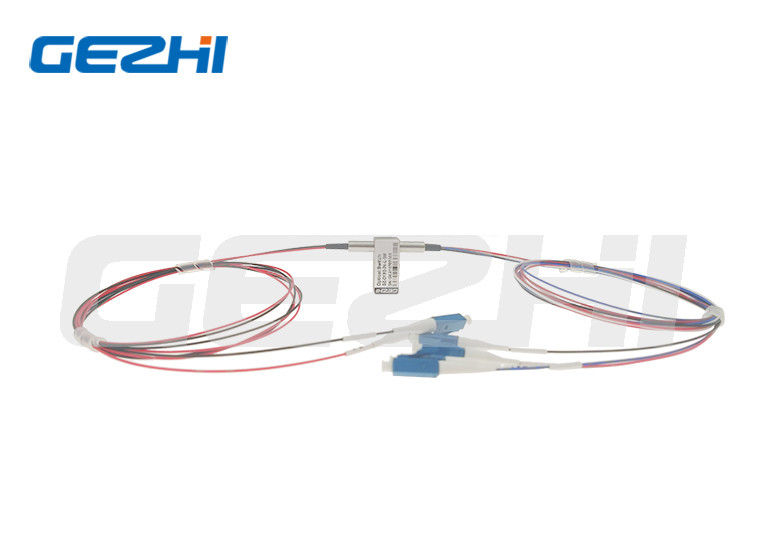

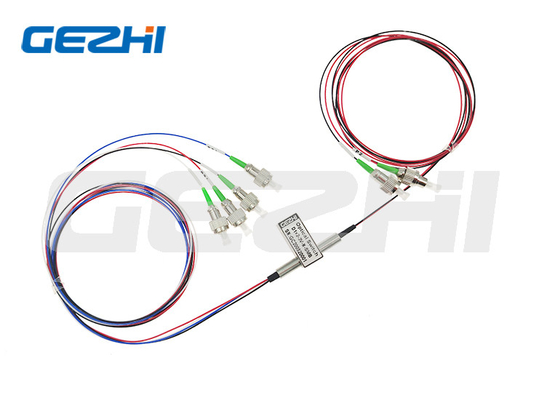

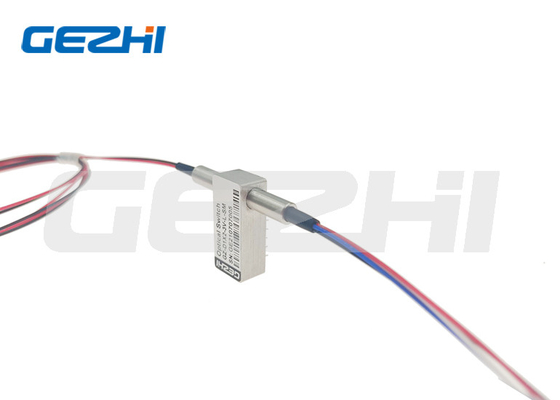

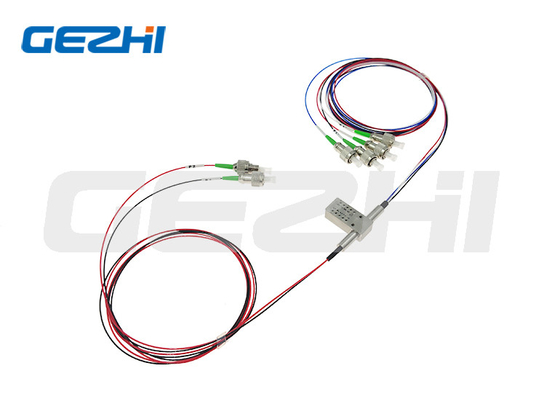

Interruptores 1x2 óticos Opto-mecânicos duplos
Descrição
O interruptor bidirecional Opto-mecânico da fibra ótica D1x2 conecta os canais óticos reorientando 2 sinais óticos entrantes em 4 fibras da saída. Isto é conseguido usando uma configuração opto-mecânica e ativado através de um sinal de controle elétrico. O interruptor integrou sensores de posição elétricos. Baseado na tecnologia do filtro do filme fino que fornece um método robusto de alterar o remendo claro, esta série de produtos tem uma configuração drasticamente simplificada da plataforma que oferece a confiança alta e baixos custos de gastos de fabricação. Este projeto novo reduz significativamente a sensibilidade da posição da parte móvel, a estabilidade alta inaudita de oferecimento assim como um baixo custo ímpar.
| Características | Aplicações |
| Baixa perda de inserção | Metropolitan Area Network |
| Escala de comprimento de onda larga | R&D em LaboratorySystem |
| Baixa interferência | Monitor configurável |
| Estabilidade alta, confiança alta | Teste do componente de OADM |
| Cola Epoxy-livre no trajeto ótico | |
| Travamento e Não-travamento |
ESPECIFICAÇÕES DE PRODUTO
| Parâmetros | GZ-FSW-D1x2 | ||
| Escala de comprimento de onda | nanômetro | 670~980 | 1260~1650 |
| Comprimento de onda dos testes | nanômetro | 850±40/1300±40 | 1310/1550 |
| Perda de inserção | DB | Tipo: 1,0 máximo: 1,5 | Tipo: 1,0 máximo: 1,5 |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | tempo | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Poder da transmissão | mw | ≤500 | |
| Temperatura da operação | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27× (W) 12× (H) 8,2 a personalização (±0.2mm) está disponível | |
Elétrico
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Não-travamento 5V | 4.5~5.5 | 26~32mA | 175Ω |
| travamento 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Não-travamento 3V | 2.7~3.3 | 39~47mA | 70Ω |
Material de alta qualidade & da estabilidade
|
Use o relé novo e estável original de Panasonic
|
Use o prisma seguro alto
|
C-lente e colimador de alta qualidade do uso |
