R1490nm FWDM

Name: R1490nm FWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	FWDM
MOQ:	1PC
preço:	Negociável
Delivery Time:	5-8 dias do trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Nome do produto:

Dispositivo de FWDM

Comprimento de onda:

T1550nm R1310&1490nm

Porto:

3port

Gaveta de PackageLGX:

tubo de aço inoxidável

Conector:

SC/APC

Aplicação:

EDFA

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

100000Channel pelo mês

Destacar:

WDM do filtro 1490nm

Multiplexers de T1550nm FWDM

3 dispositivo do porto FWDM

Descrição do produto

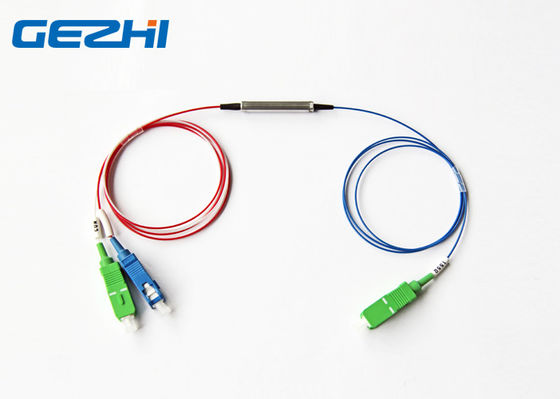

O dispositivo do Multiplexer T1550nm R1310/1490nm FWDM de PON com conector do SC pigtailed

O Multiplexer de GEZHI PON é baseado na tecnologia do filtro do filme fino com T1550nm R1310&1490nm. O dispositivo caracteriza o trajeto ótico livre da cola Epoxy, a baixa perda de inserção, a relação alta da extinção, a confiança alta e a estabilidade alta.

O PON Muitplexer T1550nm R1310/1490nm é os dispositivos filtro-baseados do filtro da multiplexação de divisão de comprimento de onda (WDM) que são personalizados às faixas particulares do comprimento de onda para suas aplicações especiais. Porque você pôde saber, o sistema próprio de GEPON trabalha 1310 /1490, assim que o sinal de CATV aqui é entregado sobre a mesma fibra usando 1550nm, e FWDM é um lugar onde todos este get “misturados”.

Características

Canal da passagem (transmissão): 1550nm
Canal da reflexão: 1310nm e 1490nm
Isolamento alto do isolamento, da confiança e do canal
Baixa perda de inserção e confiança ambiental excelente
RoHS complacente

Aplicações

CATV
Sistema do WDM

Especificação

Parâmetros	Unidade	Dispositivo de FWDM
Comprimento de onda de funcionamento T: comprimento de onda da transmissão R: comprimento de onda da reflexão 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanômetro	1	T1550 R1310/1490
		2	T1490 R1310/1550
		3	T1310 R1490/1550
		4	T1550/1610 R1310/1490
		5	T1550/1625 R1310/1490
		6	T1625 R1310/1490/1550
		7	T1650 R1310/1490/1550
Perda de inserção	DB	Transmissão: ≤ 0,6
		Reflexão: ≤ 0,4
Isolamento do canal de transmissão	DB	≥ 30
Isolamento do canal da reflexão	DB	≥ 17
PDL	DB	≤ 0,1
Estabilidade térmica do comprimento de onda	nm/℃	≤ 0,003
Estabilidade térmica de perda de inserção	dB/℃	≤ 0,005
Perda do retorno	DB	≥ 45
Poder ótico	mW	≤ 500
Temperatura de funcionamento	℃	-10 ~ +70
Temperatura de armazenamento	℃	-40 ~ +85
Humidade relativa	%	5 ~ 95
Dimensão	milímetro	Φ5.5×34	Φ4.2×25	90×20×10
Nota: 1. a personalização está disponível. 2. especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.

Informação pedindo:

Comprimento de onda

Tipo do tubo

Comprimento da fibra
(Inclua o conector)

Conector

Dimensão

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= outro

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34mm

4225=Φ4.2×25mm

9021=90×20×10mm

X=Customized

Tipo do pacote

O pacote do tubo de vidro para 250um descobre a fibra
O pacote de aço do tubo para 250um descobre a fibra e a fibra 900um
Os ABS encaixotam para a fibra de 900um, de 2.0mm e de 3.0mm
Nota: a fibra 250um desencapada é demasiado finne a ser equipado com o conector

Desenho mecânico
R1490nm FWDM 2

Represente A é para T13/R15, T14/R1315, WDM do filtro de T1415/R13 FTTX
A imagem B é para T15/R13, T13/R1415, T15/R1314, WDM do filtro de T1314/R15 FTTX

Aplicação
