Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | WDM Filtro-baseado | Comprimento de onda: | 980/1550nm |
|---|---|---|---|
| Porto: | 1x2 | Gaveta de PackageLGX: | tubo de aço inoxidável |
| Conector: | FC/PC | Aplicação: | EDFA |
| Destacar: | Multiplexers de 1550nm FWDM,WDM do filtro 1x2,WDM do filtro de 3 portos |
||

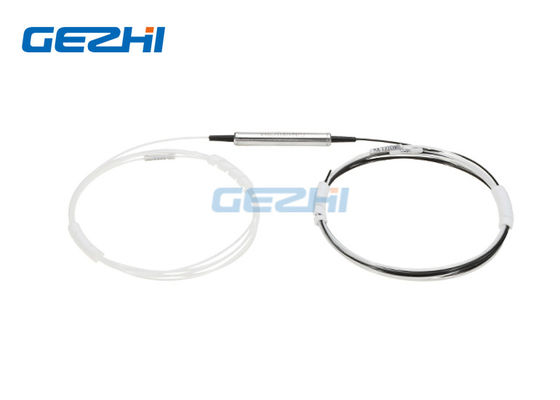

3 Multiplexers do porto 1480/1550nm FWDM componentes
1480/1550nm FWDM - para o amplificador ótico de alta potência de DWDM e o EDFA
1480/1550 de nanômetro FWDW é baseado na tecnologia de fita fina e no metal do filtro que ligam o empacotamento micro-ótico. Este componente é usado para combinar ou separar 1480 e sinal da faixa 1550nm. Os dispositivos combinam ou separam a luz no comprimento de onda diferente em uma escala de comprimento de onda larga. Oferecem a perda de inserção muito baixa, a baixa dependência da polarização, o isolamento alto e a estabilidade ambiental excelente. O poder superior que segura a capacidade pode ser conseguido através do processamento original da trança e do revestimento de alta qualidade da AR. Estes componentes foram usados extensivamente em amplificadores de EDFAs, de Raman, em redes do WDM e em instrumentos óticos da fibra.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetro | FWDM | |
| Passe a escala de comprimento de onda do canal (o nanômetro) | 1530 ~ 1580 (ou 1440 ~ 1490) | |
| Reflita a escala de comprimento de onda do canal (o nanômetro) | 1440 ~ 1490 (ou 1530 ~ 1580) | |
| Perda de inserção (DB) | Reflita o canal | < 0=""> |
| Passe o canal | < 0=""> | |
| Variação da perda de inserção (DB) | < 0=""> | |
| Isolamento | Reflita o canal | > 12 |
| Passe o canal | > 30 | |
| Sensibilidade de temperatura da perda de inserção (dB/°C) | < 0=""> | |
| Perda dependente da polarização (DB) | < 0=""> | |
| Dispersão do modo da polarização (picosegundo) | < 0=""> | |
| Diretividade (dB) | > 60 | |
| Perda do retorno (DB) | > 50 | |
| Manipulação do poder (mW) | 300 | |
| Temperatura de funcionamento (°C) | 0 ~ +70 | |
| Temperatura de armazenamento (°C) | -40 ~ +85 | |
| Dimensões do pacote (milímetros) |
|
|
3 Multiplexers do porto 1480/1550nm FWDM componentes
Informação pedindo:
| A | B | C | D | E |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
45: 1480nm pass/1550nm refletem 54: 1550nm pass/1480nm refletem X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
