| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x2FWDM-59 |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

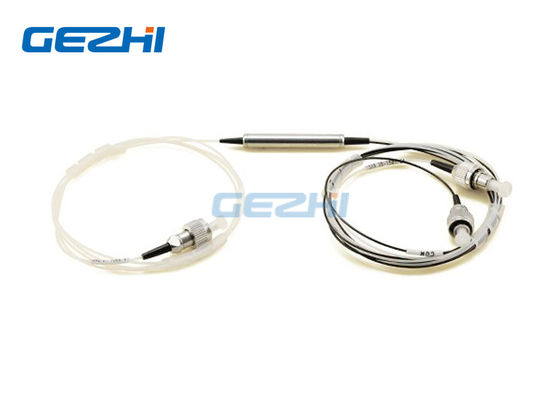

Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
980/1550nm FWDM - para o amplificador ótico do elevado desempenho DWDM e o amplificador de EDFA
O Multiplexer da divisão do comprimento de onda do filtro 980/1550nm é baseado na tecnologia de fita fina ambientalmente estável do filtro. Os dispositivos combinam ou separam a luz no comprimento de onda diferente em uma escala de comprimento de onda larga. Oferecem a perda de inserção muito baixa, a baixa dependência da polarização, o isolamento alto e a estabilidade ambiental excelente. O poder superior que segura a capacidade pode ser conseguido através do processamento original da trança e do revestimento de alta qualidade da AR. Estes componentes foram usados extensivamente em amplificadores de EDFAs, de Raman, em redes do WDM e em instrumentos óticos da fibra.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetro | FWDM | |
| Passe a escala de comprimento de onda do canal (o nanômetro) | 1520 ~ 1600 | |
| Reflita a escala de comprimento de onda do canal (o nanômetro) | 960~ 1000 | |
| Perda de inserção (DB) | Reflita o canal | < 0=""> |
| Passe o canal | < 1=""> | |
| Variação da perda de inserção (DB) | < 0=""> | |
| Isolamento | Reflita o canal | > 18 |
| Passe o canal | > 30 | |
| Sensibilidade de temperatura da perda de inserção (dB/°C) | < 0=""> | |
| Perda dependente da polarização (DB) | < 0=""> | |
| Dispersão do modo da polarização (picosegundo) | < 0=""> | |
| Diretividade (dB) | > 60 | |
| Perda do retorno (DB) | > 50 | |
| Manipulação do poder (mW) | 300 | |
| Temperatura de funcionamento (°C) | 0 ~ +70 | |
| Temperatura de armazenamento (°C) | -40 ~ +85 | |
| Dimensões do pacote (milímetros) |
|
|
| Tipo da fibra | Corning HI 1060 no porto da terra comum/bomba | |
| Fibra de Corning SMF-28 no porto do sinal | ||
Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
Informação pedindo:
| A | B | C | D | E |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
59: 1550nm pass/980nm refletem 95: 980nm pass/1550nm refletem X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x2FWDM-59 |
| MOQ: | 1PC |
| preço: | Negociável |
| Detalhes da embalagem: | Caixa de papel |
| Payment Terms: | T/T, Western Union |
Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
980/1550nm FWDM - para o amplificador ótico do elevado desempenho DWDM e o amplificador de EDFA
O Multiplexer da divisão do comprimento de onda do filtro 980/1550nm é baseado na tecnologia de fita fina ambientalmente estável do filtro. Os dispositivos combinam ou separam a luz no comprimento de onda diferente em uma escala de comprimento de onda larga. Oferecem a perda de inserção muito baixa, a baixa dependência da polarização, o isolamento alto e a estabilidade ambiental excelente. O poder superior que segura a capacidade pode ser conseguido através do processamento original da trança e do revestimento de alta qualidade da AR. Estes componentes foram usados extensivamente em amplificadores de EDFAs, de Raman, em redes do WDM e em instrumentos óticos da fibra.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetro | FWDM | |
| Passe a escala de comprimento de onda do canal (o nanômetro) | 1520 ~ 1600 | |
| Reflita a escala de comprimento de onda do canal (o nanômetro) | 960~ 1000 | |
| Perda de inserção (DB) | Reflita o canal | < 0=""> |
| Passe o canal | < 1=""> | |
| Variação da perda de inserção (DB) | < 0=""> | |
| Isolamento | Reflita o canal | > 18 |
| Passe o canal | > 30 | |
| Sensibilidade de temperatura da perda de inserção (dB/°C) | < 0=""> | |
| Perda dependente da polarização (DB) | < 0=""> | |
| Dispersão do modo da polarização (picosegundo) | < 0=""> | |
| Diretividade (dB) | > 60 | |
| Perda do retorno (DB) | > 50 | |
| Manipulação do poder (mW) | 300 | |
| Temperatura de funcionamento (°C) | 0 ~ +70 | |
| Temperatura de armazenamento (°C) | -40 ~ +85 | |
| Dimensões do pacote (milímetros) |
|
|
| Tipo da fibra | Corning HI 1060 no porto da terra comum/bomba | |
| Fibra de Corning SMF-28 no porto do sinal | ||
Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
Informação pedindo:
| A | B | C | D | E |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
59: 1550nm pass/980nm refletem 95: 980nm pass/1550nm refletem X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Dispositivo do Multiplexer 980/1550nm da divisão do comprimento de onda do filtro
