| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x16-CWDM-S |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

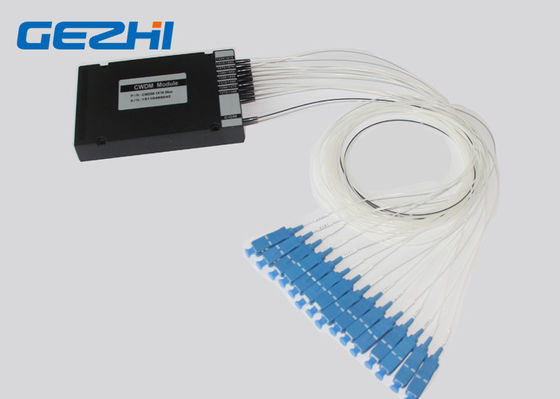

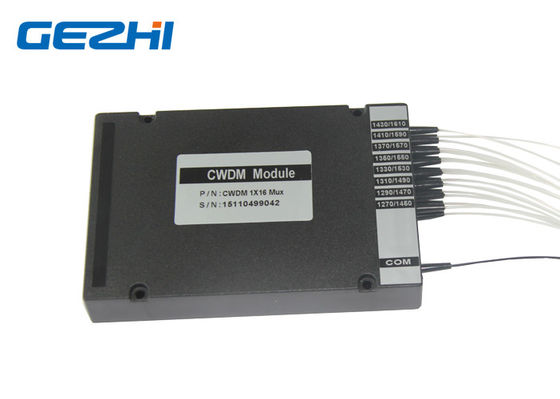

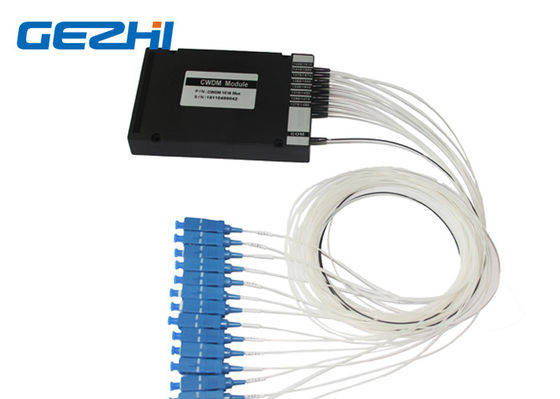

O único Multiplexer grosseiro SC/UPC da divisão do comprimento de onda da fibra 1x16 pigtailed
O multiplexer grosseiro SC/UPC da divisão do wavlength de GEZHI 1x16 pigtailed baseado na tecnologia de fita fina dielétrica do filtro que projetou para a integração em redes do acesso e do metro do baixo custo. Seu pacote pela caixa do ABS com 900um afrouxa o tubo, 1meter, SC/UPC pigtailed. Este multiplexer grosseiro da divisão do comprimento de onda 1x16 é usado para a aplicação celular, os centros de dados são embalados firmemente junto sobre o 1270~1610nm exceto 1390nm e 1510nm. O módulo grosseiro do multiplexer da divisão do comprimento de onda 1x16 é protocolo transparente e serido para as aplicações que incluem 10/1G os ethernet, 16/8/4/2/1G, SDH/SONET, CATV, canal da fibra, FTTx, etc.
Características
Baixa perda de inserção
Isolamento alto do canal
Faixa de passagem larga
A cola Epoxy livra no trajeto ótico
Aplicações
Linha monitoração
Rede do WDM
Aplicação celular
Telecomunicação
Alcance a rede
Informação pedindo
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector da entrada |
Saída conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caixa 2=LGX 3=19 cremalheira do ″ 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Especificação
|
Parâmetro |
Unidade |
16CH CWDM | ||
| Mux | Demux | |||
| Comprimento de onda do canal | nanômetro |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Comprimento de onda Center |
nanômetro | ±0.5 | ||
| Afastamento de canal | nanômetro | 20 | ||
|
Passband de canal |
nanômetro | >13 | ||
| Perda de inserção máxima | DB | <>4,5 ou <3> | <4> | |
| Ondinha do canal | DB | 0,3 | ||
|
Isolamento |
Adjacente | DB | >30 | |
| Não-adjacente | DB | >40 | ||
|
Temperatura da perda do Inertion |
dB/℃ |
<0> |
||
|
Temperatura do comprimento de onda |
nanômetro ℃ |
<0> | ||
|
Dependente da polarização |
DB | <0> | ||
|
Modo da polarização |
DB | <0> | ||
| Diretividade | DB | >50 | ||
| Perda do retorno | DB | >45 | ||
| Manipulação máxima do poder | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de armazenamento | ℃ | -40~85 | ||
| Dimensão do pacote | milímetro | L120x80x18 | ||
Nota: 1. a personalização está disponível.
2. Especificado com conector
Conexão em cascata do filtro
módulo ótico de 1x16 CWDM
