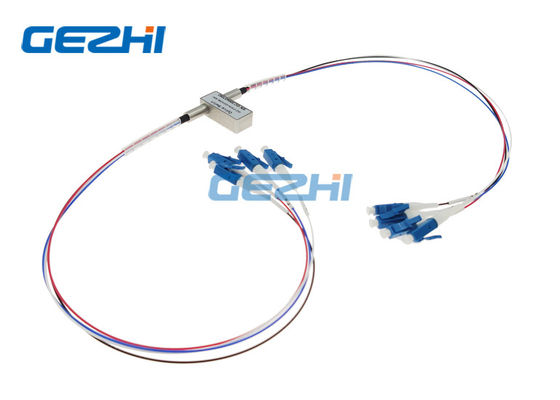

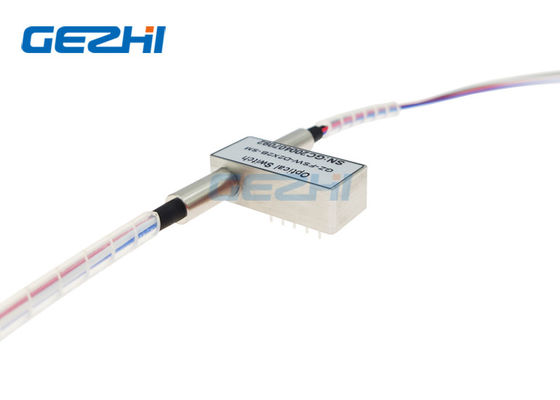

interruptores óticos da fibra 2x2B

interruptores óticos da fibra 2x2B
interruptores óticos da fibra 2x2B interruptores óticos da fibra 2x2B interruptores óticos da fibra 2x2B interruptores óticos da fibra 2x2B

Imagem Grande :  interruptores óticos da fibra 2x2B

Detalhes do produto:
Lugar de origem: CHINA
Marca: GEZHI or OEM
Certificação: CE RoHS ISO9001
Número do modelo: GZ-FSW-D2x2B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: 2pcs em uma espuma com caixa plástica
Tempo de entrega: 2-7 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 60000pcs pelo mês
Descrição de produto detalhada
Nome do produto: interruptor bypass de fibra óptica Canal: D2x2 (4x4)
Comprimento de onda: 1310&1550nm Controle o tipo: Travamento

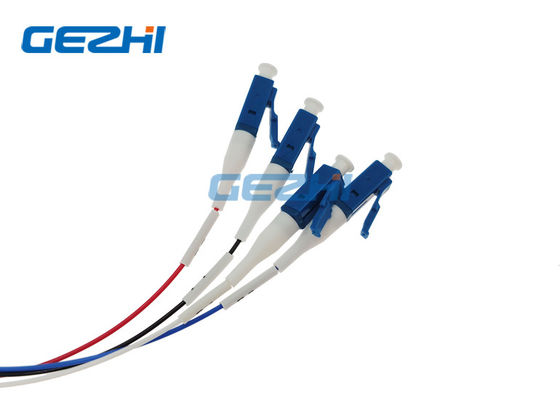

Conector: LC/UPC Aplicação: Integração de módulos e sistemas
Destacar:

interruptor de desvio 4x4 fibróptico

,

Travando o módulo de interruptor do desvio

,

1550nm que trava o interruptor ótico




Interruptor de desvio 4x4 fibróptico duplo dos interruptores óticos da fibra 2x2B mini



O 2x2B duplo de GEZHI é projetado para o uso em instrumentos da medida e em redes de comunicação de fibra ótica. Seu vem com os 4 entrados e os 4 output. Este mini interruptor de desvio 4x4 fibróptico é conseguido usando uma configuração opto-mecânica e ativado através de um sinal de controle bonde. Este projeto avançado de GEZHI Dual os interruptores óticos da fibra 2x2B que oferecem estabilidade alta inaudita assim como um baixo custo ímpar.


Características

Altamente estável & seguro

Tempo curto do interruptor

Design compacto, tamanho diminuto
Baixa perda de inserção

Escala de comprimento de onda de funcionamento larga
Segurança contra falhas que trava e quetrava
Único modo ou opcional multimodo



Aplicações

Monitor de sistema
OADM configurável

Metropolitan Area Network
R&D no laboratório



Especificação

Parâmetros Unidade GZ-FSW-D2×2B
Escala de comprimento de onda nanômetro 670~980 1260~1650
Comprimento de onda de funcionamento nanômetro 670/785/850/980 1310/1490/1550/1625/1650
Perda de inserção DB Tipo: 0,8 máximo: 1,2 Tipo: 0,6 máximo: 1,0
Perda do retorno DB MM≥30 SM≥50
Interferência DB MM≥30 SM≥55
PDL DB ≤0.05
WDL DB ≤0.25
TDL DB ≤0.25
Repetibilidade DB ≤±0.02
Fonte de alimentação v 3,0 ou 5,0
Vida épocas ≥107
Comute o tempo Senhora ≤8
Poder da transmissão mW ≤500
Temperatura de funcionamento -20~+70
Temperatura de armazenamento -40~+85
Peso g 16
Dimensão milímetro (L) 27.0× (W) 12.6× (H) 8,0 a personalização (±0.2mm) está disponível.



Informação da ordem

GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-x

Modo Comprimento de onda Tipo da tensão Modelo de controle Tipo da fibra Diâmetro da fibra Comprimento da fibra Conector
S=SM
M=MM
85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others
3=3V
5=5V
L=Latching
Travamento de N=Non-
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC

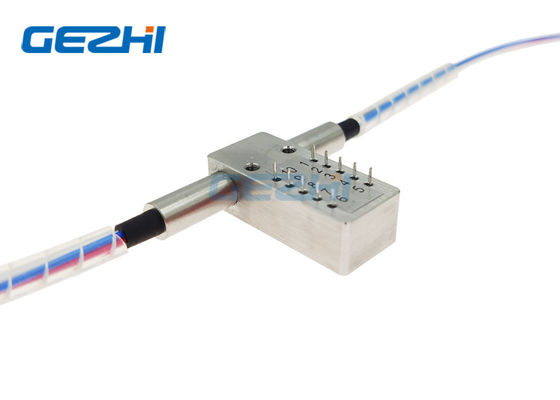

Pinos

Modelo de controle Trajeto ótico Movimentação elétrica Sensor do estado
D2×2B Pin da luz 1 5 6 10 2-3 3-4 7-8 8-9
Não-travamento P1-P3 P1'-P3 -- -- -- -- Fim Aberto Aberto Fim

P1-P4, P1'-P4

P3-P2, P3'-P2

V+ -- -- Terra Aberto Fim Fim Aberto



Bonde

Especificações Tensão Atual Resistência
travamento 5V 4.5~5.5 36~44mA 125Ω
Não-travamento 5V 4.5~5.5 26~32mA 175Ω
travamento 3V 2.7~3.3 54~66mA 50Ω
Não-travamento 3V 2.7~3.3 39~47mA 70Ω



Imagem do pacote

interruptores óticos da fibra 2x2B 0
