| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-FSW-1x32 |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |
interruptor Opto-mecânico bidirecional dos interruptores óticos de motor 1x32 deslizante
Os interruptores opto-mecânicos do 1x32 de GEZHI utilizam um motor deslizante de alta resolução conectam a confiantemente e repeatably fibras a uma outras. Além, os interruptores óticos de motor 1x32 deslizante são bidirecionais e podem ser usados o sentido em 1xN ou em Nx1. Pode realizar o interruptor do trajeto da luz da fibra ótica do multi-canal. O interruptor Opto-mecânico bidirecional dos interruptores óticos de motor 1x32 deslizante é projeto modularized com função deverificação da divisão do circuito de movimentação. É usado para a multi seleção da fonte luminosa/detector, a monitoração da fibra do multi-canal, e a proteção de fibra ótica etc. do trajeto no sistema de transmissão de fibra ótica.
Características
Confiança de pequenas perdas e alta
Projeto Modularized
Relação paralela (TTL)
Função deverificação da divisão do circuito de movimentação
Aplicações
Ring Network
Multi fonte luminosa
Seleção do detector
Teste da fibra, componente ótico
Proteção de fibra ótica do trajeto
Monitoração remota na rede ótica
Especificação
| Parâmetro | Valores de parâmetro |
| Modelo | GZ-FSW-1X32 |
| Perda de inserção | DB ≤0.8 |
| Escala de comprimento de onda | 1260~1650 nanômetro |
| Comprimento de onda do teste | 1310/1550 de nanômetro |
| Tipo da fibra | Manutenção programada, 9/125um (SMF-28) |
| Perda de retorno | DB ≥50 |
| Interferência | DB do ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Repetibilidade | DB ≤0.02 |
| Vida | > 107 |
| Tempo de comutação | Senhora ≤8 (canal adjacente) |
| Poder ótico | ≤500 mW |
| Conector | FC/PC |
| Modo de controle | TTL |
| Fonte de alimentação de trabalho | 5V/500 miliampère |
| Produto Sze | 135 x 64 x 46 |
| Temperatura de funcionamento | -20 ℃ ao ℃ +70 |
| Temperatura de funcionamento | -40 ℃ ao ℃ +85 |
Nota: 1. a personalização está disponível.
Os interruptores óticos de motor deslizante do 1x32 de GEZHI são uma fibra direta à tecnologia do interruptor da fibra, que se opera fisicamente apontando uma fibra à outro. Isto é realizado utilizando um motor deslizante de alta resolução para girar e apontar precisamente as fibras comuns às fibras selecionadas da saída.
Pin Specifications
| Conector macho DB-15 | |||
| Pin No. | I / O | Sinal | Descrição |
| 2 | Entrada | D0 |
D0~ D5 é a seleção de canal Bit0~Bit5, D0 é baixo, D5 é alto |
| 3 | Entrada | D1 | |
| 4 | Entrada | D2 | |
| 5 | Entrada | D3 | |
| 6 | Entrada | D4 | |
|
11 |
Entrada |
RESTAURAÇÃO |
TTL, restauração de baixo nível para canalizar 0. O nível elevado significa que bocados da seleção de canal é eficaz. |
| 7 | Para fora | PRONTO | TTL, pronto (High=Not pronto, Low=Ready) |
| 8 | Para fora | ERRO | TTL, erro OU falha, (erro de High=Error, de Low=No) |
| 1,9 | Poder | Terra | Terra |
| 12 | Poder | VCC1 | Do motor de 5.0±5% VDC de fonte de alimentação (500mA máximos) |
| 15 | Poder | VCC2 | Do circuito de 5.0±5% VDC de fonte de alimentação (50mA máximos) |
| 4,6,7,8,10,13,14 | NC | NC | vaga |

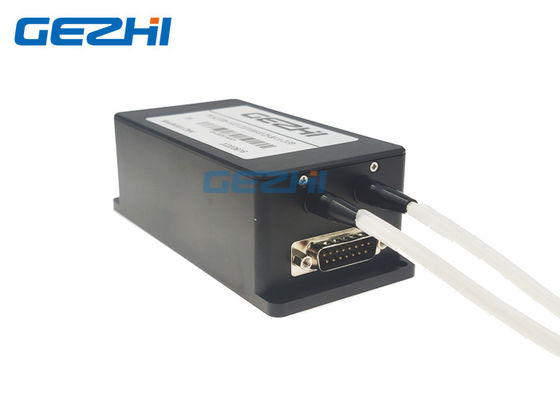

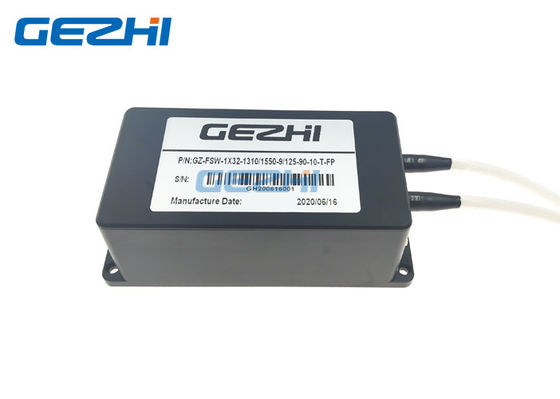

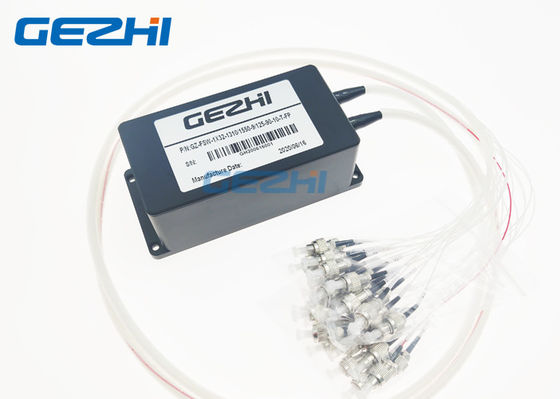

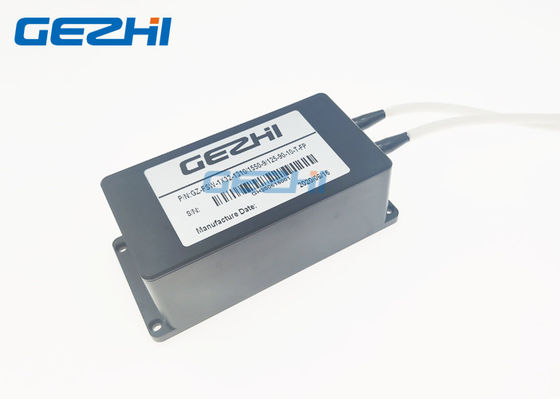

imagem do interruptor 1x32 ótico
|
