| Brand Name: | GEZHI or OEM |
| Número do modelo: | 18CH-CWDM-M |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
da fibra passiva do módulo do Multiplexer de 1x18 CWDM componentes óticos
Múltiplo passivo de GEZHI 1x18 CWDM baseado na tecnologia de fita fina dielétrica do filtro que projetou para a integração em redes do acesso e do metro do baixo custo. Seu pacote pela caixa do ABS de 120*80*18mm com 900um afrouxa o tubo, 1meter, conector de COM-SC/UPC, a outra saída com conector de LC/UPC. Os componentes óticos da fibra passiva de 1x18 CWDM são um multiplexer ótico que possa multiplexar até 18 fontes de CWDM em uma única fibra ótica com somente perda de inserção da relação 3.5dB. O módulo passivo do Multiplexer de GEZHI 1x18 CWDM (componentes óticos da fibra) tem o isolamento alto do canal e pode consequentemente ser usado em um sistema bidirecional. O módulo pode ser usado como um multiplexer ou um desmultiplexador e usa um único entalhe em um quadro ou pode ser usado, autônomo, em uma N-caixa.
Características
Pode ser usado como o multiplexer ou o desmultiplexador
Pode ser autônomo usado em uma N-caixa
perda de inserção da relação 3.5dB
18 canais pela fibra
Bidirecional
Aplicações
Redes video óticas
Produção do evento
Redes de CWDM
Redes da fibra escura
Redes da contribuição da transmissão
Especificação
|
Parâmetro |
Unidade |
Multiplexer da voz passiva de 1x18 CWDM | ||
| Mux | Demux | |||
| Comprimento de onda do canal | nanômetro |
1270~1610nm |
||
|
Comprimento de onda Center |
nanômetro | ±0.5 | ||
| Afastamento de canal | nanômetro | 20 | ||
|
Passband de canal |
nanômetro | >14 | ||
| Perda de inserção máxima | DB | <5>.5 ou <3> | <5> | |
| Ondinha do canal | DB | 0,3 | ||
|
Isolamento |
Adjacente | DB | >30 | |
| Não-adjacente | DB | >40 | ||
|
Temperatura da perda do Inertion |
dB/℃ |
<0> |
||
|
Temperatura do comprimento de onda |
nanômetro ℃ |
<0> | ||
|
Dependente da polarização |
DB | <0> | ||
|
Modo da polarização |
DB | <0> | ||
| Diretividade | DB | >50 | ||
| Perda do retorno | DB | >45 | ||
| Manipulação máxima do poder | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de armazenamento | ℃ | -40~85 | ||
| Dimensão do pacote | milímetro | L120x80x18 | ||
Nota: 1. a personalização está disponível.
2. Especificado com conector
Conexão em cascata do filtro
Informação pedindo
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector da entrada |
Saída conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caixa 2=LGX 3=19 cremalheira do ″ 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |

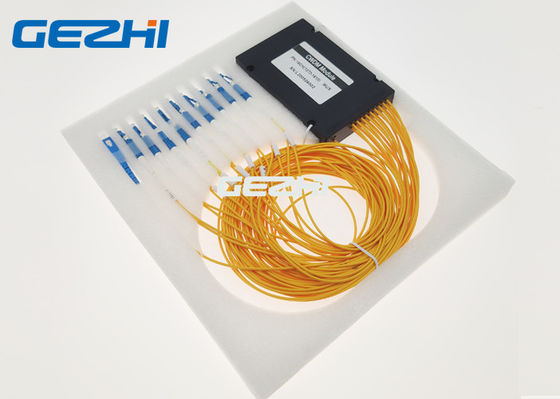

pacote passivo do módulo do Multiplexer de 1x18 CWDM

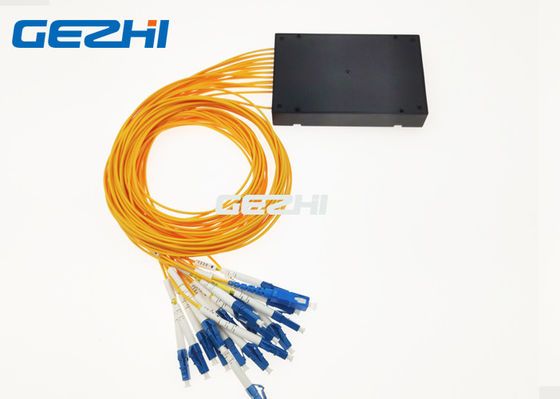

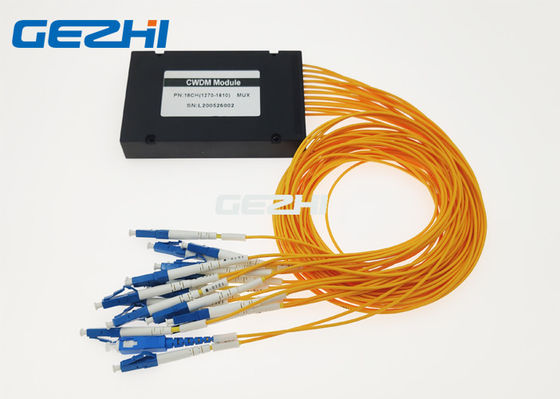

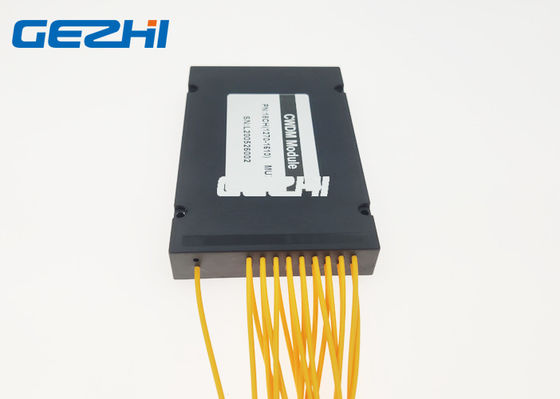

módulo passivo do Multiplexer de 1x18 CWDM
Componentes óticos da fibra de CWDM
Vídeo
|
|
