Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | CWDM Mux | Canal não.: | 12CH |
|---|---|---|---|
| Comprimento de onda: | 1271 ~ 1511 | Linha tipo: | Mux |
| Conector: | LC/UPC | Aplicação: | Amplificador ótico da fibra |
| Realçar: | cwdm da fibra 1571nm,Módulo do cwdm de 12 canais,equipamento do cwdm 12Ch |
||

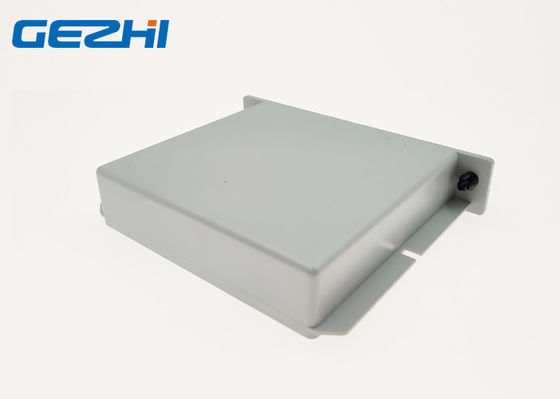

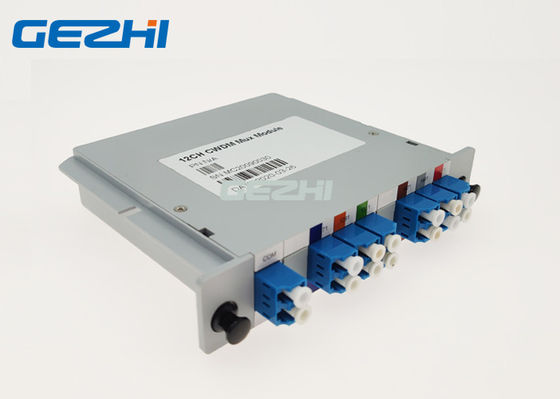

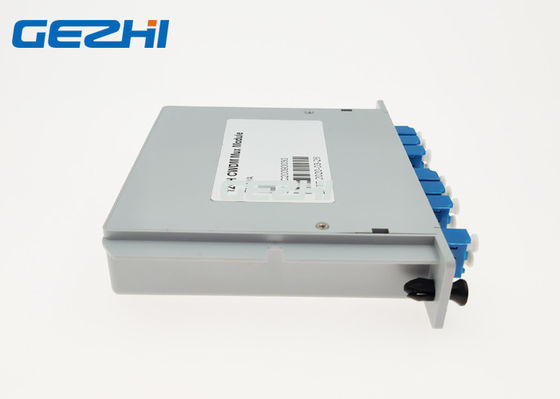

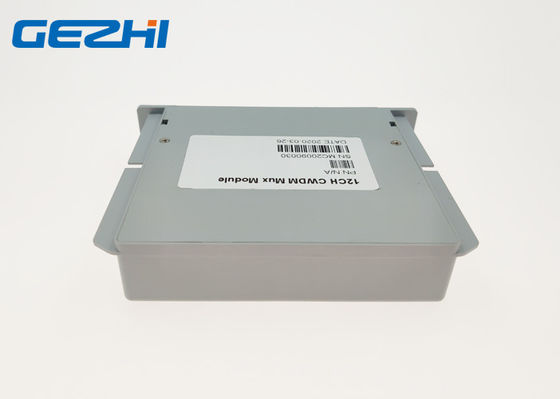

Introduza o tipo 12 módulo 1271~1571nm do canal CWDM Mux
O módulo do canal CWDM Mux de GEZHI 12 baseado na tecnologia de fita fina dielétrica do filtro que com inserção datilografam o pacote da caixa do ABS conecta pelo adaptador de LC/UPC. O comprimento de onda do módulo do canal CWDM Mux de GEZHI 12 é desde 1271 o nanômetro a 1571nm, transmissão em uma única fibra ótica com somente perda de inserção da relação 3dB. O tipo 12 módulo da inserção do canal CWDM Mux tem o isolamento alto do canal e pode consequentemente ser usado em um sistema bidirecional. O módulo pode ser usado como um multiplexer ou um desmultiplexador.
Características
Baixa perda de inserção
12 canais pela fibra
Bidirecional
Pode ser a inserção no equipamento 3U Rackmount
Pode ser usado como o multiplexer ou o desmultiplexador
Aplicações
Redes video óticas
Aplicação celular
Produção do evento
Linha monitoração
Redes da fibra escura
Redes de CWDM
Redes da contribuição da transmissão
Especificação
|
Parâmetro |
Unidade |
módulo de 1x12 CWDM | ||
| Mux | Demux | |||
| Comprimento de onda do canal | nanômetro |
1271~1571nm |
||
|
Comprimento de onda Center |
nanômetro | ±0.5 | ||
| Afastamento de canal | nanômetro | 20 | ||
|
Passband de canal |
nanômetro | >14 | ||
| Perda de inserção máxima | DB | <3> | <3> | |
| Ondinha do canal | DB | 0,3 | ||
|
Isolamento |
Adjacente | DB | >30 | |
| Não-adjacente | DB | >40 | ||
|
Temperatura da perda do Inertion |
dB/℃ |
<0> |
||
|
Temperatura do comprimento de onda |
nanômetro ℃ |
<0> | ||
|
Dependente da polarização |
DB | <0> | ||
|
Modo da polarização |
DB | <0> | ||
| Diretividade | DB | >50 | ||
| Perda do retorno | DB | >45 | ||
| Manipulação máxima do poder | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de armazenamento | ℃ | -40~85 | ||
| Dimensão do pacote | milímetro | L130x100x125 | ||
Nota: 1. a personalização está disponível.
2. Especificado com conector
Informação pedindo
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector da entrada |
Saída conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caixa 2=LGX 3=19 cremalheira do ″ 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Conexão em cascata do filtro
Introduza o tipo módulo de 12CH CWDM Mux
