Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | CWDM Mux | Canal não.: | 1x12 |
---|---|---|---|
Comprimento de onda: | 1271 ~ 1511nm | Linha tipo: | BIDI |
Conector: | Adaptador de LC/PC | Aplicação: | Redes CWDM |
Destacar: | módulo do demux do mux do cwdm 1x12,cwdm da fibra ótica 1571nm,12 CH CWDM Mux |

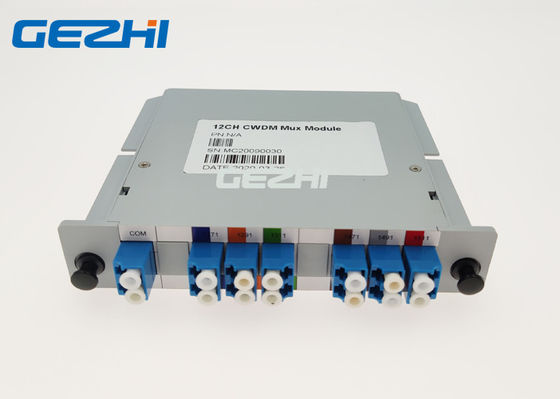

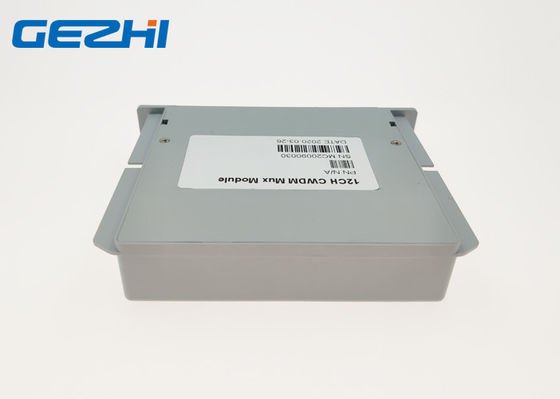

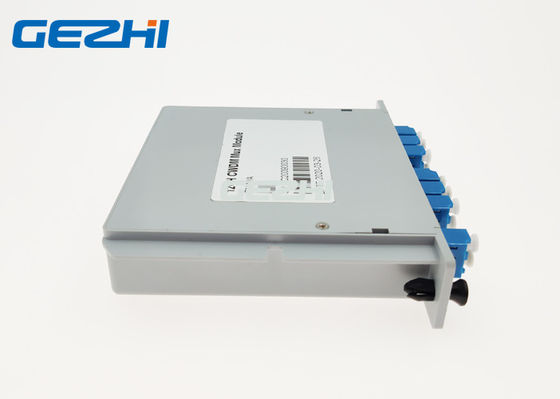

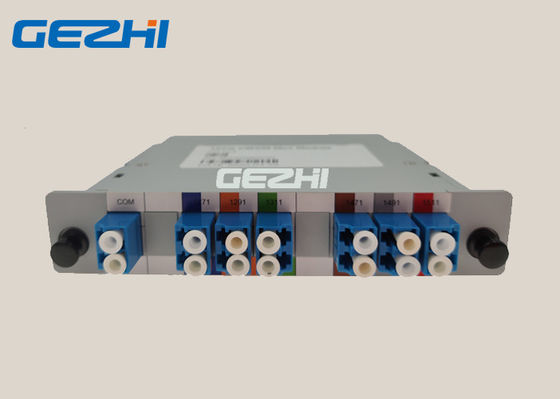

1x12 Multiplexer grosseiro da divisão do comprimento de onda do canal 1271~1571nm
O multiplexer grosseiro da divisão do comprimento de onda de GEZHI 1x12 é baseado na tecnologia de fita fina do filtro que com o 1271nm ao comprimento de onda 1571nm e empacotado no tipo caixa da inserção do ABS conecte pelo adaptador de LC/UPC. A transmissão grosseira do multiplexer da divisão do comprimento de onda 1x12 em uma única fibra ótica com somente perda de inserção da relação 3dB. O multiplexer grosseiro da divisão do comprimento de onda do canal de GEZHI 1x12 tem o isolamento alto do canal e pode consequentemente ser usado em um sistema bidirecional. O módulo grosseiro do multiplexer da divisão do comprimento de onda do canal 1x12 pode ser usado como um multiplexer ou um desmultiplexador que encaixe um equipamento da montagem em rack 3U.
Características
Baixa perda de inserção
Bidirecional
Isolamento alto
Seguro e estável altos
Pode ser a inserção no equipamento 3U Rackmount
Aplicações
Produção do evento
Aplicação celular
Redes da fibra escura
Redes da contribuição da transmissão
Redes video óticas
Linha monitoração
Redes de CWDM
Especificação
Parâmetro |
Unidade |
multiplexer grosseiro da divisão do comprimento de onda 1x12 | ||
Mux | Demux | |||
Comprimento de onda do canal | nanômetro |
1271~1571nm |
||
Comprimento de onda Center |
nanômetro | ±0.5 | ||
Afastamento de canal | nanômetro | 20 | ||
Passband de canal |
nanômetro | >14 | ||
Perda de inserção máxima | DB | <3> | <3> | |
Ondinha do canal | DB | 0,3 | ||
Isolamento |
Adjacente | DB | >30 | |
Não-adjacente | DB | >40 | ||
Temperatura da perda do Inertion |
dB/℃ |
<0> |
||
Temperatura do comprimento de onda |
nanômetro ℃ |
<0> | ||
Dependente da polarização |
DB | <0> | ||
Modo da polarização |
DB | <0> | ||
Diretividade | DB | >50 | ||
Perda do retorno | DB | >45 | ||
Manipulação máxima do poder | mW | 300 | ||
Temperatura de Opterating | ℃ | -5~+75 | ||
Temperatura de armazenamento | ℃ | -40~85 | ||
Dimensão do pacote | milímetro | L130x100x125 |
Nota: 1. a personalização está disponível.
2. Especificado com conector
Informação pedindo
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector da entrada |
Saída conector |
|||||||
CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caixa 2=LGX 3=19 cremalheira do ″ 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
conexão em cascata GROSSEIRA do filtro do MULTIPLEXER da DIVISÃO do COMPRIMENTO DE ONDA do canal 12CH
MULTIPLEXER GROSSEIRO da DIVISÃO do COMPRIMENTO DE ONDA do canal 12CH
