| Brand Name: | GEZHI or OEM |
| Número do modelo: | 2Slot*1x16CH-CMD |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

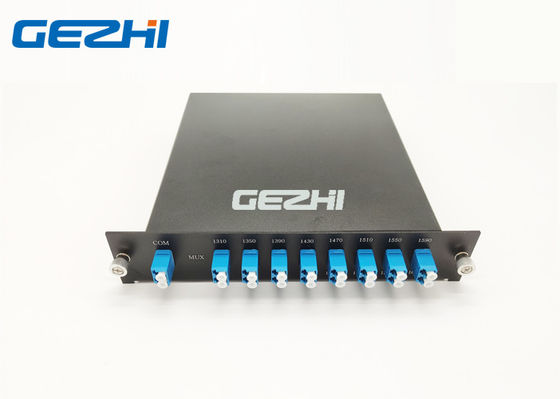

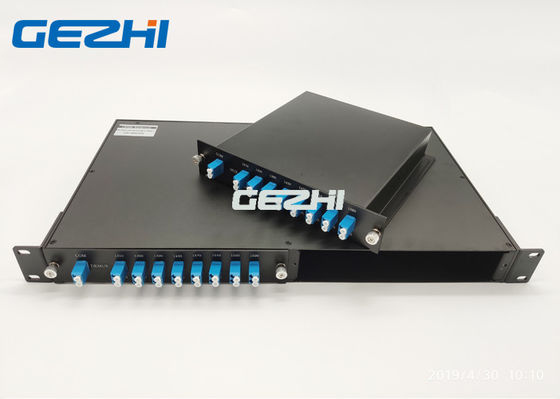

o Multiplexer passivo 2 de 1x16 CWDM carda a inserção do módulo de LGX 19 no quadro da polegada 1U
O módulo passivo dos cartões LGX do Multiplexer 2 de GEZHI 1x16 CWDM é construído uma gaveta de 1x16 CWDM Mux LGX + gaveta de 1x16 CWDM Demux LGX em um 19" a montagem em rack 1U. O wavelenght do módulo passivo dos cartões LGX do Multiplexer 2 de 1x16 CWDM é 1310 a 1610nm. Este módulo passivo dos cartões LGX do Multiplexer 2 de 1x16 CWDM oferece uma solução alta do WDM do isolamento do canal para aplicações de centros de dados e de acesso do metro. E trabalhando na fibra ótica dupla da rede.
Características
Baixa perda de inserção
Inteiramente - compatível com todo o sistema ótico de ITU-T CWDM
Faixa de passagem larga
Trajeto ótico livre da cola Epoxy
Isolamento alto
Aplicações
Redes video óticas
Amplificador ótico da fibra
Rede do WDM
Alcance a rede
Telecomunicação
Linha monitoração
Redes da fibra escura
Informação pedindo
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector da entrada |
Saída conector |
|||||||
| M=Mux D=Demux MD=Mux+Demux |
01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caixa 2=LGX 3=19 cremalheira do ″ 1U 4=2card Lgx na montagem em rack 1U 5=4card na montagem em rack 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Especificação
| Parâmetro |
Unidade |
Multiplexer da voz passiva de 1x16 CWDM | ||
| Mux | Demux | |||
| Comprimento de onda do canal | nanômetro | 1310~1610nm | ||
|
Comprimento de onda Center Precisão |
nanômetro | ±0.5 | ||
| Afastamento de canal | nanômetro | 20 | ||
|
Passband de canal (largura de banda de @-0.5dB |
nanômetro | >13 | ||
| Perda de inserção máxima | DB | <>4,5 ou com faixa clara<3> .5 | <>4,5 ou com faixa clara<3> .5 | |
| Ondinha do canal | DB | 0,3 | ||
| Isolamento | Adjacente | DB | >30 | |
| Não-adjacente | DB | >40 | ||
|
Temperatura da perda do Inertion Sensibilidade |
dB/℃ |
<0> |
||
|
Temperatura do comprimento de onda Deslocamento |
nanômetro ℃ |
<0> | ||
|
Dependente da polarização Perda |
DB | <0> | ||
|
Modo da polarização Dispersão |
DB | <0> | ||
| Diretividade | DB | >50 | ||
| Perda do retorno | DB | >45 | ||
| Manipulação máxima do poder | mW | 300 | ||
| Temperatura de Opterating | ℃ | -20~+70 | ||
| Temperatura de armazenamento | ℃ | -40~85 | ||
| Dimensão do pacote | milímetro | 2-slot 19" 1U Rackmount | ||
conexão em cascata passiva do filtro do Multiplexer de 1x16 CWDM

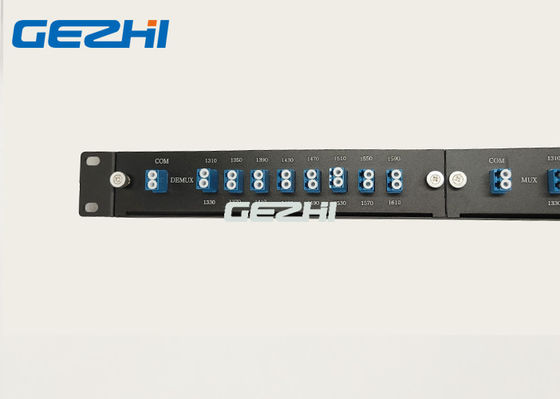

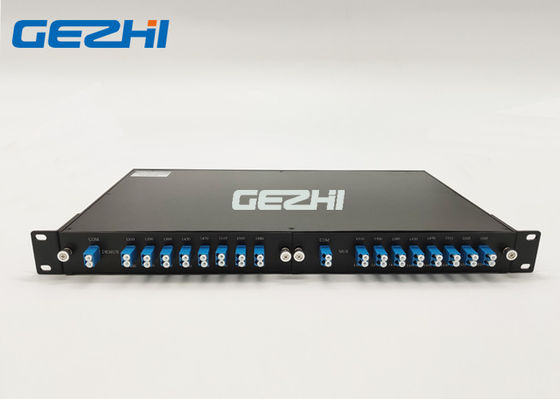

o Multiplexer passivo 2 de 1x16 CWDM carda a inserção do módulo de LGX 19 na fibra dupla do quadro da polegada 1U
o Multiplexer passivo 2 de 1x16 CWDM carda a inserção do módulo de LGX 19 na fibra dupla do quadro da polegada 1U
Fibra dupla
Vídeo
|
|
