| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM portuário do filtro 3 |
| MOQ: | 1PC |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |
Vista geral do produto
Dispositivo de FWDM
Os componentes passivos do WDM, com base na tecnologia do filtro do filme fino, combinam todos os serviços de rede/sinais sobre uma única fibra. A baixa perda de inserção e o isolamento alto entre os canais asseguram o desempenho de rede seguro.

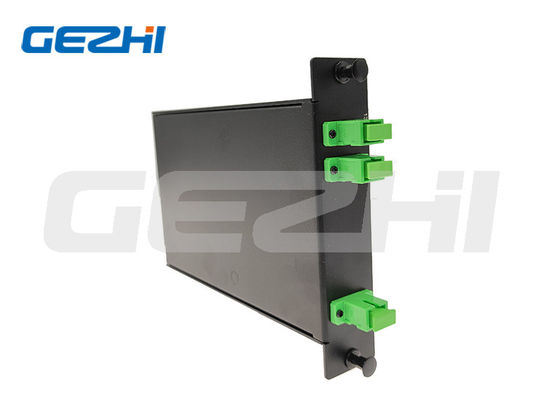

WDM do filtro do comprimento de onda da fonte de GEZHI Photonics vário com tubo de aço inoxidável, caixa do ABS, gaveta de LGX, ect 1U Rackmount.
O WDM personalizado do filtro do comprimento de onda está disponível.
* 1310/1490/1550nm FWDM - para PON, FTTX e instrumento do teste
*1310/1550nm FWDM - para comunicações óticas do WDM ou do DWDM
* 1310/1550/1625nm FWDM - para testar fibras ativas no serviço
* 1310/1490/1550/1625nm FWDM - para combinar ou separar o canal 1625nm com três comprimento de onda triplex 1310nm, 1490nm e 1550nm
de modo que o canal 1625nm possa ser adicionado no sistema triplex existente de FTTH
* 1480/1550nm FWDM - para o amplificador ótico de alta potência de DWDM e o EDFA
* 1510/1550nm FWDM - para redes óticas do multi-canal de DWDM
* 980/1550nm FWDM - para o amplificador ótico do elevado desempenho DWDM e o amplificador de EDFA
* GPON, XGPON, RF Vedio para o sistema de Next Generation
Índice técnico
| Parâmetros | Unidade | Dispositivo de I-FWDM | ||
| Comprimento de onda de funcionamento T: comprimento de onda da transmissão R: comprimento de onda da reflexão 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanômetro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perda de inserção | DB | Transmissão: ≤ 0,6 | ||
| Reflexão: ≤ 0,4 | ||||
| Isolamento do canal de transmissão | DB | ≥ 30 | ||
| Isolamento do canal da reflexão | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidade térmica de perda de inserção | dB/℃ | ≤ 0,005 | ||
| Perda de retorno | DB | ≥ 45 | ||
| Poder ótico | mW | ≤ 500 | ||
| Temperatura de funcionamento | ℃ | -10 ~ +70 | ||
| Temperatura de armazenamento | ℃ | -40 ~ +85 | ||
| Humidade relativa | % | 5 ~ 95 | ||
| Dimensão | milímetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. a personalização está disponível. 2. especificou sem conector, e adicionam uma perda 0.2dB adicional pelo conector. |
||||
Características
* baixa perda de inserção
* baixo PDL
* isolamento alto do canal
* confiança ambiental excelente
Aplicação:
* sistema do WDM
* CATV
Empacotamento do produto
| Artigo terminado | Caixa interna | Caixa |
FAQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ?
|
|
