| Brand Name: | GEZHI or OEM |
| Número do modelo: | Remendo |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

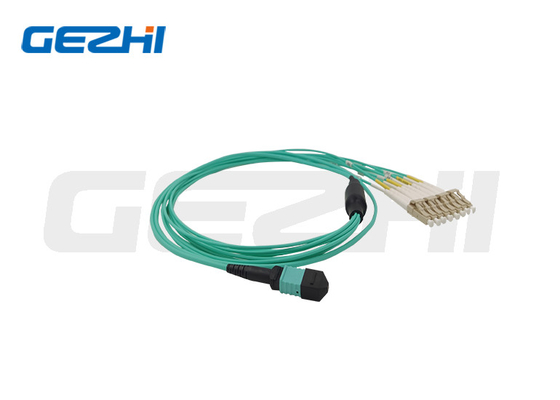

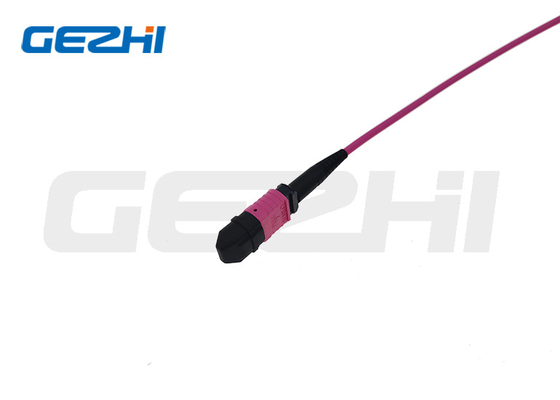

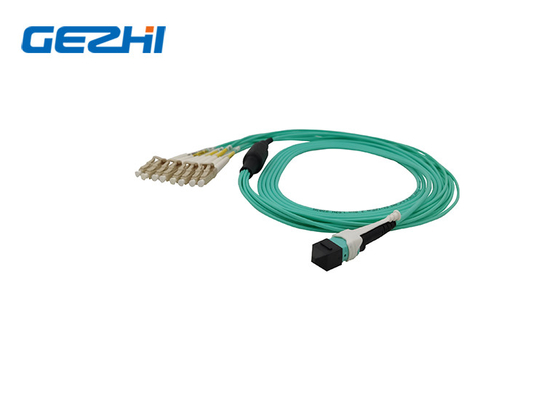

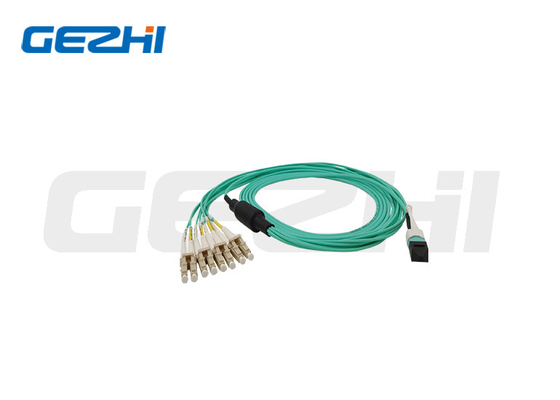

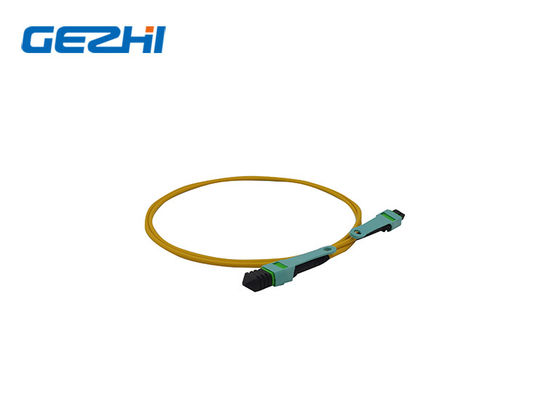

Cabo do tronco de Mpo da fibra do cabo de remendo 12 da fibra ótica do cabo de remendo de MPO OM3
O jogo da fuga da fibra ótica é usado para a terminação direta do cabo da fibra. O projeto é tal que abriga e protege as fibras desencapadas depois que são expostas dos cabos de fibra ótica principais. A tubulação de 2mm pode guardar a fibra até o diâmetro 900um e igualmente fornece o apoio quando a fibra é terminada ao conector que dão um aperto mais forte entre a fibra e ao conector que impede toda a ruptura fácil da fibra. O jogo está disponível em 2, 4, 6, 8 12 e 24 tipos dos núcleos. A fibra Tek pode igualmente oferecer o jogo personalizado da fuga que não é mencionado nesta folha de dados.
Características
Baixa perda de inserção
Baixo PDL
In-line pacote compacto
Estabilidade e confiança altas
Cola Epoxy-livre no trajeto ótico
Poder superior
Especificação
| Nível de desempenho | Padrão | Elite | ||||
| Conector | Modo | Endface | IL (máximo) (DB) | RL (minuto) (DB) | IL (máximo) (DB) | RL (minuto) (DB) |
| MPO/MTP | MILÍMETRO OM4 | 8F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
| 12F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 8F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
Informação da ordem
|
Informação pedindo
| Tipo | Modo | Contagem da fibra | Polaridade | Graduado | Conector A | Conector B | Polonês | Comprimento |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
Fibras 08=8 Fibras 12=12 Fibras 24=24 fibras 36=3x12 fibras 48=4x12 fibras 96=8x12 fibras 144=12x12 |
A=Type A B=Type B C=Type C |
S=Standard E=Elite |
M=Male F=Female |
M=Male F=Female |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=Specify |
Diagrama da aplicação
1. Contagem feita sob encomenda da fibra
2. Polaridade feita sob encomenda
Para enviar corretamente dados sobre o cabo da fibra, uma relação transmite o sinal (Tx) em uma extremidade do cabo deve combinar o receptor correspondente (Rx) no extremo oposto. E o papel da polaridade, que define o sentido que o sinal viaja, é certificar-se de que esta correspondência está mantida. A polaridade da fibra é uma área que parece causar muita confusão em nossa indústria – especialmente quando se trata das soluções multifiber de MPO usou paralelamente aplicações óticas.
Os conectores de MPO igualmente incluem uma chave no lado superior do conector e em um ponto branco no lado para indicar o lugar da posição 1. A orientação da chave é crítica quando se trata da polaridade.
Há igualmente três tipos diferentes de cabos de MPO – tipo A, tipo B e tipo C como imagens abaixo:
3. Conectores feitos sob encomenda
Sobre nós
Nosso certificado
Embalagem
AFQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ?
A2: O prazo de execução normal é sobre 1week, para a quantidade grande e produtos especiais. Verifique por favor o prazo de execução com nosso representante de vendas. Mas nós mantemo-nos conservado em estoque para alguns produtos, poderíamos enviar 1-3 dias após ter recebido o pagamento.
|
|
