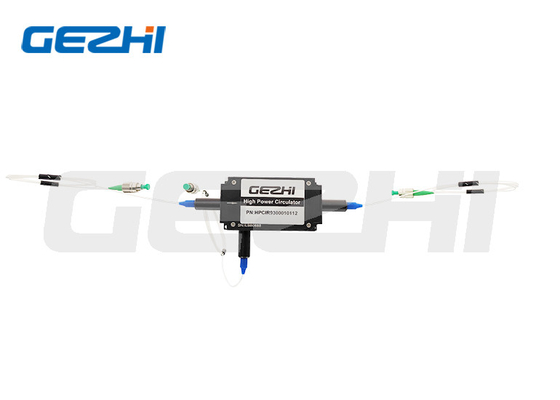

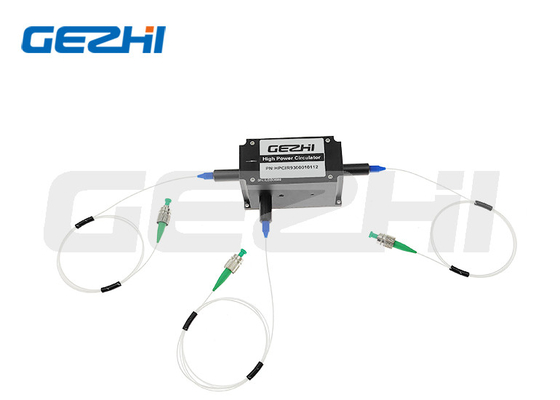

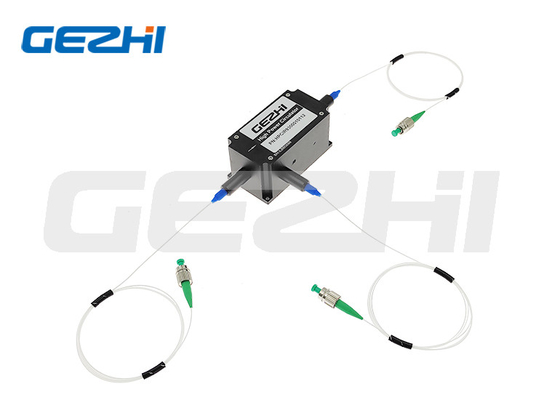

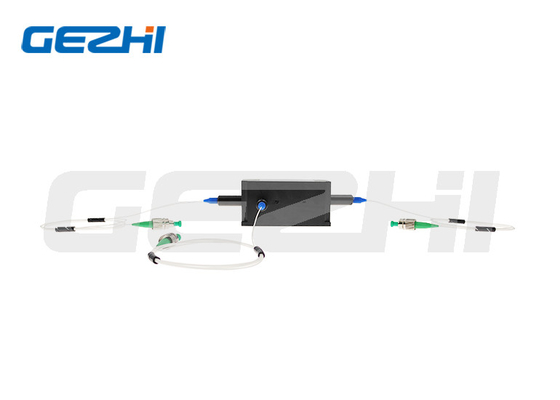

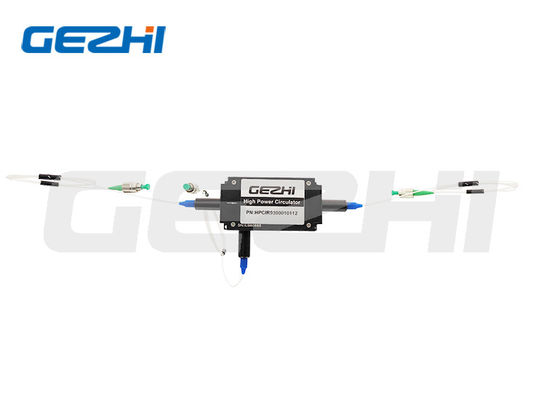

Circulador Óptico de Fibra de Baixa Perda de Inserção e Alta Potência com 3 Portas para Sistemas EDFA DWDM OTDR

Name: Circulador Óptico de Fibra de Baixa Perda de Inserção e Alta Potência com 3 Portas para Sistemas EDFA DWDM OTDR
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulador do poder superior de 3 portos
Price: 465.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Circulador do poder superior de 3 portos
MOQ:	1pc
preço:	US$250-US$680
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Poder:

até 20W

Detalhes da embalagem:

Caixa de papel

Destacar:

Circulador ótico da fibra do poder superior

Circulador ótico da fibra de 3 portos

Circulador ótico da fibra de EDFA

Descrição do produto

Circulador de fibra óptica de alta potência de 3 portas com baixa perda de inserção para o sistema EDFA DWDM OTDR

Visão geral do produto

O Circulador Ótico de Alta Potência de 3 Portos é um componente de ondas de luz de alto desempenho que rota sinais de entrada do porto 1 para o porto 2 e sinais de entrada do porto 2 para o porto 3.Circuladores de fibra óptica funcionam como roteadores de sinal, transmitindo luz de uma fibra de entrada para uma fibra de saída enquanto direciona a luz de retorno ao longo dessa fibra de saída para uma terceira porta.Proteção da fibra de entrada da potência de retorno, permitindo a utilização da luz rejeitada.

Características fundamentais

Baixa perda de inserção
Perda de retorno elevada
Alta estabilidade e fiabilidade

Aplicações

Amplificador de fibra
Instrumento de ensaio
Equipamento médico

Especificações técnicas

Versão de potência padrão (até 20W)

Parâmetro	Unidade	Valor
Potência		Até 20 W
Comprimento de onda do centro	nm	10641030 980 850 808 780
Faixa de comprimento de onda operacional	nm	± 5
Tipo de isolamento de pico	dB	25 24
Min. Isolamento a 23°C	dB	22 20
Tip. Perda de inserção a 23°C	dB	1- Um.2
Perda de inserção máxima a 23°C	dB	1.3 1.5
Relação de extinção mínima a 23°C (tipo de fibra PM)	dB	20 15 18
Máxima perda dependente da polarização a 23°C (tipo de fibra SM)	dB	0.15
Min. Perda de retorno a 23°C (entrada/saída)	dB	45
Min. Conversas cruzadas	dB	45
Max. Potência óptica média (incluindo as portas 1 e 2)	W	1, 2, 5, 10, 20 ou Especificado
Max. Potência máxima para ns Pulso	kW	10 ou Especificado
Max. Carga de tração	N	5
Dimensão do pacote	mm	70x28x26
Temperatura de funcionamento	°C	+10~+50
Temperatura de armazenamento	°C	0~+60

Versão de alta potência (até 100W)

Parâmetro	Unidade	Valor
Potência		Até 100 W
Comprimento de onda do centro	nm	1064, 1030, 980
Faixa de comprimento de onda operacional	nm	± 5
Tipo de isolamento de pico	dB	25
Min. Isolamento a 23°C	dB	22
Tip. Perda de inserção a 23°C	dB	1.0
Perda de inserção máxima a 23°C	dB	1.3
Relação de extinção mínima a 23°C (tipo de fibra PM)	dB	20
Máxima perda dependente da polarização a 23°C (tipo de fibra SM)	dB	0.15
Min. Perda de retorno a 23°C (entrada/saída)	dB	45
Min. Conversas cruzadas	dB	45
Max. Potência óptica média (incluindo as portas 1 e 2)	W	50, 100 ou Especificado
Max. Potência máxima para ns Pulso	kW	10 ou Especificado
Max. Carga de tração	N	5
Dimensão do pacote	mm	82x38x35
Temperatura de funcionamento	°C	+10~+50
Temperatura de armazenamento	°C	0~+60

Nota:Com conectores, a potência de manuseio é de apenas 1W, IL é 0,3dB maior, RL é 5dB menor e ER é 2dB menor.

Embalagem

Embalagem de cartão original. Embalagem personalizada disponível conforme os requisitos do cliente.
