| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-HPS100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto do switch óptico de alta potência

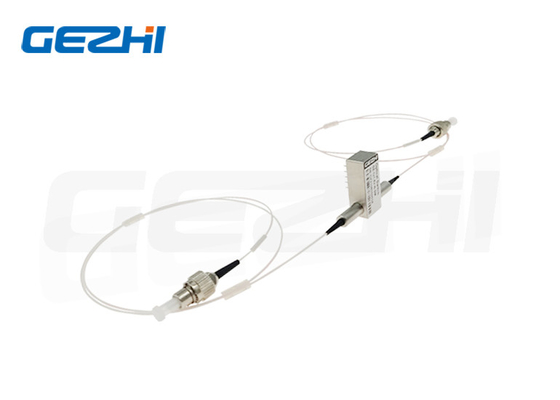

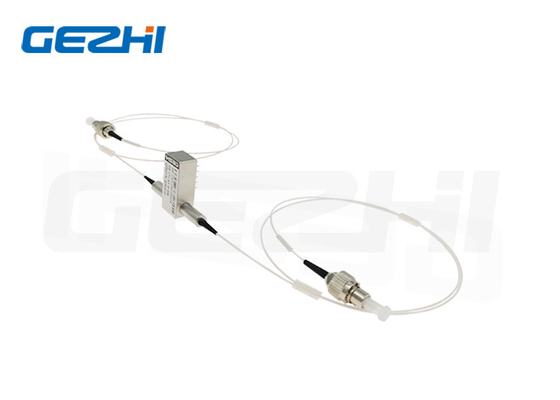

1 × 1, 1 × 2 Alta Potência Fibra Óptica Switch para OADM configurável
Comutador de fibra óptica de alta potência
Os switches de fibra óptica GEZHI Photonics de alta potência 1 × 1, 1 × 2 conectam canais ópticos redirecionando um sinal óptico de entrada para uma fibra de saída selecionada.A operação de bloqueio preserva o caminho óptico selecionado após a remoção do sinal de acionamentoO switch de fibra óptica de alta potência apresenta baixa perda de inserção, alta taxa de extinção, alto isolamento de canal e extremamente alta confiabilidade e repetibilidade.Ele é projetado para atender aos requisitos de comutação mais exigentes de operação contínua sem falhaO interruptor também possui funções de circulação e de isolamento incorporadas.O condutor electrónico está disponível para esta série de interruptores.Proteção, Proteção do Transmissor e do Receptor, Sistema de Teste da Rede e Instrumentação.
Características e Aplicações doComutador óptico de alta potência
|
Características Baixa perda de inserção Alto crosstal Embalagem compacta Alto Poder |
Aplicações OADM configurável Sistema óptico de cruzamento e ligação Monitor de rede Proteção de anéis de fibra óptica |
Especificações deComutador óptico de alta potência
| Tipo | 1 × 1, 1 × 2 | ||
| Comprimento de onda (nm) | 1310 +/30 ou 1550+/-30 | 1310+/-30&1550+/-30 | |
| Perda de inserção (dB) | ≤ 0,7 ((tipo 0,6) | ≤ 0,9 (tipo 0,7) | |
| Discussão cruzada (dB) | ≥ 55 | ≥ 55 | |
| Perda de retorno (dB) | ≥ 55 | ≥ 55 | |
| Repetitividade (dB) | ≤ ± 0.05 | ||
| Tempo de comutação (ms) | 10 | ||
| Período de vida (ciclo) | > 1,000,000 | ||
| Modo de comutação | Com ou sem fecho | ||
| Temperatura de funcionamento (°C) | -5 ~ +70 | ||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||
| Voltagem de accionamento (V) | Impulso de 5 ± 0,5 DC ou 5 V | ||
| Corrente de trabalho (mA) | < 50 | ||
| Transmissão de energia (W) | < 10 | ||
| Tipo de fibra | SMF-28e | ||
| Comprimento da fibra (m) | Leia as informações do pedido | ||
| Dimensão (LxMxH) (mm) | (L) 26,5 × ((W) 13,4 × ((H) 11 | ||
Dimensão do pacoteComutador óptico de alta potência
| Tipo | Comprimento de onda | Tipo | Potência | Modo | Tipo de cauda de porco | Duração | Conector |
| Entrega | |||||||
| HPFSW | 1310=1310nm | 1 × 1 | 05W=5W | L=Lançamento | 25=250um nu | 05=0,5m | 0=Nenhum |
| 1X2 | 10W=10W | fibras | |||||
| 20W=20W | |||||||
| 1550=1550nm | N=Não-Latching | 90=900um solto | 10=1,0m | 1=FC/UPC | |||
| tubo | |||||||
| 3155=1310/1550nm | 20 = 2 mm de cabo | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
