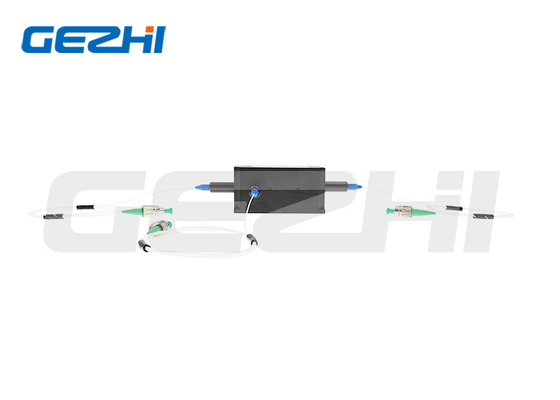

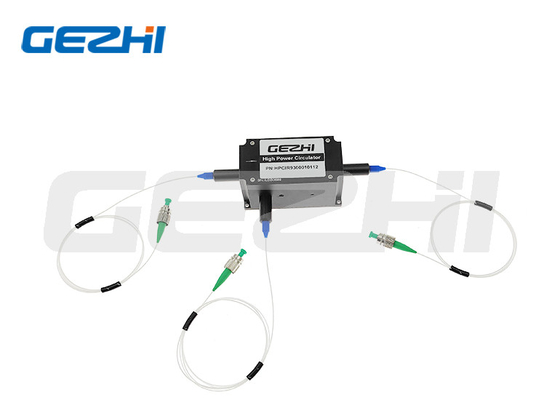

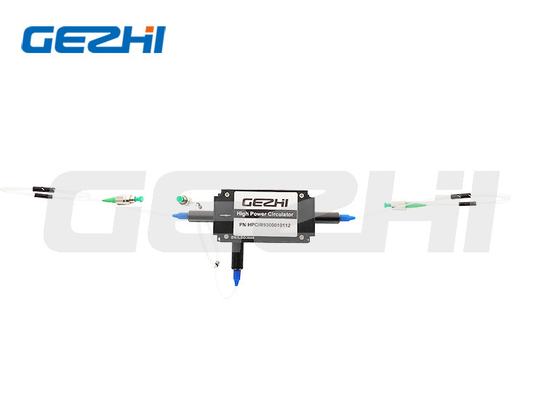

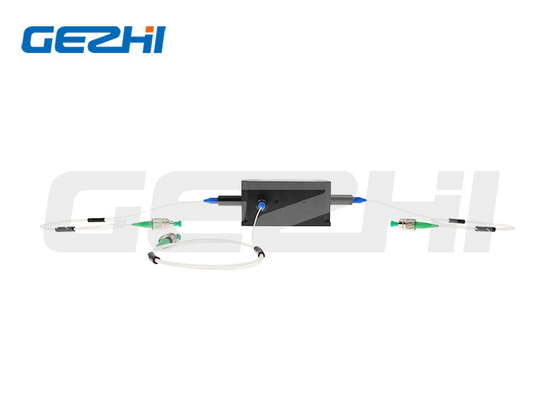

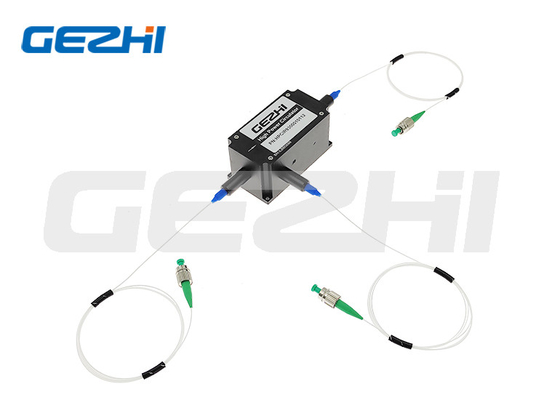

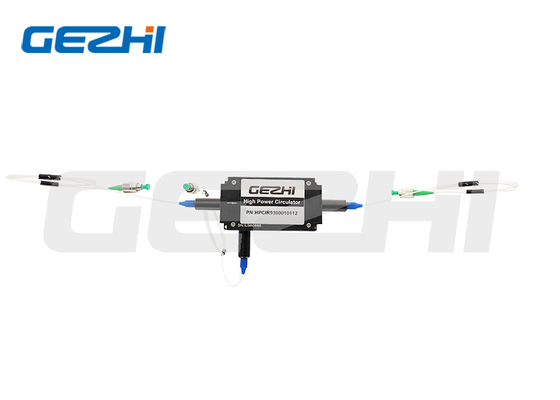

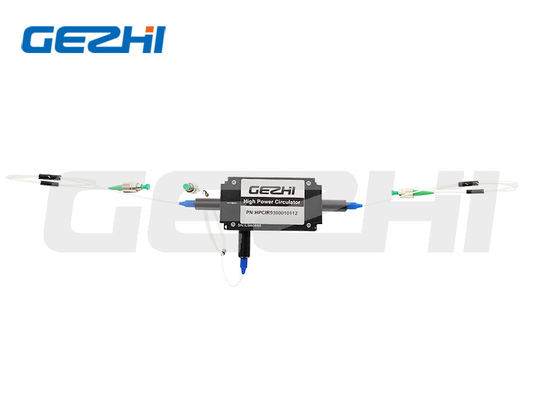

3 Port 1310/1480/1550nm 20W Circulador de Fibra de Alta Potência para Sensor de Fibra e Amplificador

Name: 3 Port 1310/1480/1550nm 20W Circulador de Fibra de Alta Potência para Sensor de Fibra e Amplificador
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulador da fibra do poder superior de 3 portos
Price: 465.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Circulador da fibra do poder superior de 3 portos
MOQ:	1pc
preço:	US$250-US$680
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Tipo de porta:

porto 3

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Circulador da fibra do poder superior

Circulador da fibra de 3 portos

Descrição do produto

Circulador de Fibra de Alta Potência de 3 Portas 1310/1480/1550nm Para Sensor de Fibra

Visão Geral do Produto

Circulador de Fibra de Alta Potência de 3 Portas 1310/1480/1550nm de Alta Confiabilidade e Estabilidade (até 20W) para Sensor de Fibra

O Circulador Óptico SM de Alta Potência de 3 Portas 1310nm/1480nm/1550nm-30W é um componente compacto e de alto desempenho, independente da polarização da onda de luz, que roteia os sinais de entrada da Porta 1 para a Porta 2 e os sinais de entrada da Porta 2 para a Porta 3. Os circuladores de fibra óptica atuam como roteadores de sinal, transmitindo luz de uma fibra de entrada para uma fibra de saída, enquanto direcionam a luz que retorna ao longo dessa fibra de saída para uma terceira porta. Eles são ideais para aplicações de laser de fibra de alta potência e instrumentação.

Recursos

Baixa Perda de Inserção
Alta Perda de Retorno
Alto Isolamento
Alta Confiabilidade e Estabilidade

Aplicações

Amplificador EDFA e Raman
Sensor de Fibra
Instrumento de Fibra

Especificações Técnicas

Parâmetro	Unidade	Tipo A	Tipo B
Tipo	-	Tipo A	Tipo B
Tipo de Porta	-	3 Portas
Comprimento de Onda Central	nm	1550, 1480, 1310
Faixa de Comprimento de Onda de Operação	nm	±20
Perda de Inserção Típica a 23℃	dB	0.7	0.6
Perda de Inserção Máxima a 23℃	dB	0.9	0.8
Isolamento de Pico Típico a 23℃	dB	46	30
Isolamento Mínimo a 23℃	dB	40	25
Razão de Extinção Mínima a 23℃ (Tipo de Fibra PM)	dB	20
Perda Máxima Dependente de Polarização a 23℃ (Tipo de Fibra SM)	dB	0.15
Crosstalk Mínimo	dB	50
Perda de Retorno Mínima a 23℃	dB	50
Dimensões da Embalagem (Potência de Entrada ≤5W)	mm	φ5.5x35
Dimensões da Embalagem (Potência de Entrada ≤10W)	mm	70x12x8
Dimensões da Embalagem (Potência de Entrada ≤20W)	mm	/	38x18.5x11.5
Carga Tensional Máxima	N	5
Temperatura de Operação	℃	-5~+70
Temperatura de Armazenamento	℃	-40~+85

Com conector, a potência de manuseio é de apenas 1W, a IL é 0,3dB maior, a RL é 5dB menor e a ER é 2dB menor.
A chave do conector está alinhada com o eixo lento.

Dimensões da Embalagem

Informações de Pedido

HPMCIR-1111-234-555-67-8-999-AABB (Tipo de Fibra PM)
HPICIR-1111-234-555-67-8-999-AABB (Tipo de Fibra SM)

1111 - Comprimento de Onda: 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Especificado

2 - Tipo de Porta: 3=3 Portas

3 - Estágio: A=Tipo A, B=Tipo B

4 - Eixo de Trabalho: F=Eixo rápido bloqueado, N=Não-PM

555 - Tipo de Fibra: 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Especificado

6 - Dimensões da Embalagem: 0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Especificado

7 - Tipo de Pigtail: 0=fibra nua, 1=tubo solto de 900μm

8 - Comprimento da Fibra: 0.8=0.8m, 1.0=1m, S=Especificado

999 - Tipo de Conector: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nenhum, S=Especificado

AA - Potência Média: 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Especificado

BB - Potência de Pico: 00=Onda Contínua, 01=1kW, 02=2kW, 10=10kW, SS=Especificado
