| Brand Name: | GEZHI or OEM |
| Número do modelo: | Polarização que mantém o circulador ótico |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

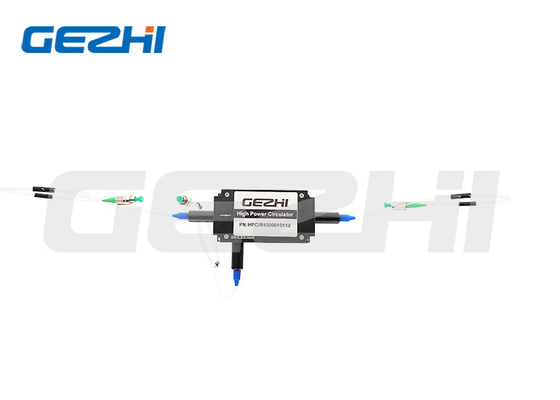

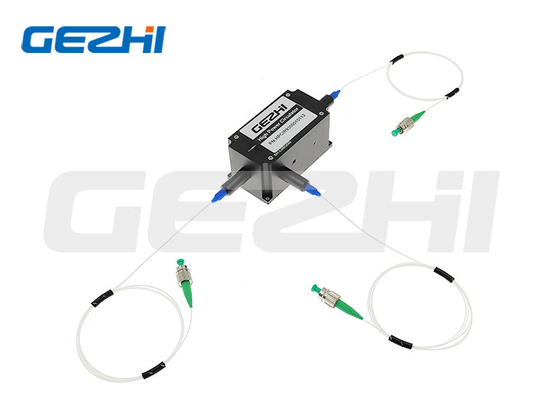

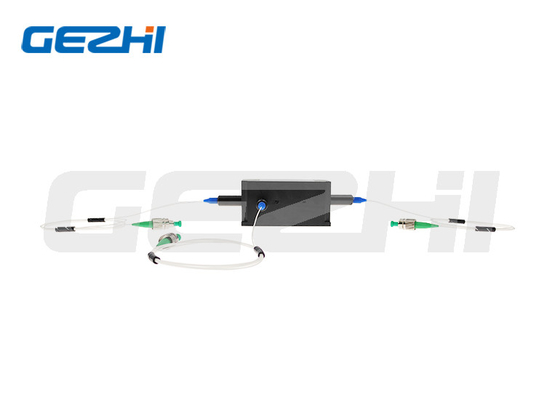

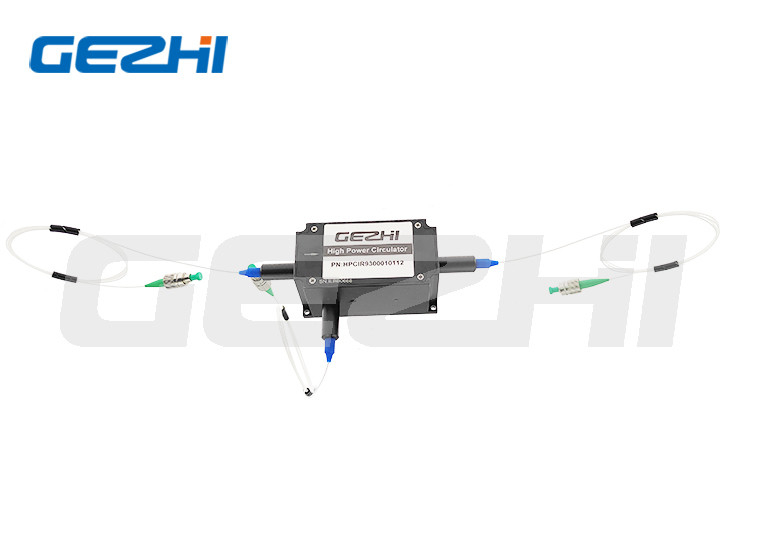

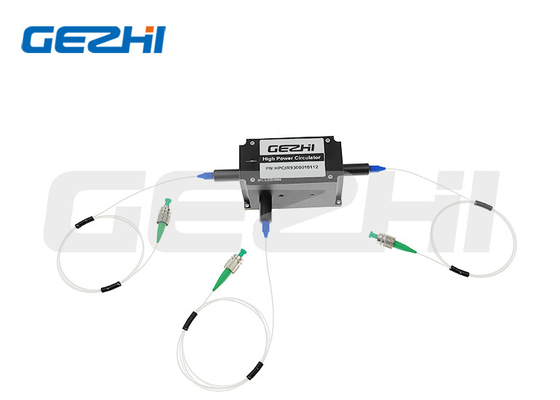

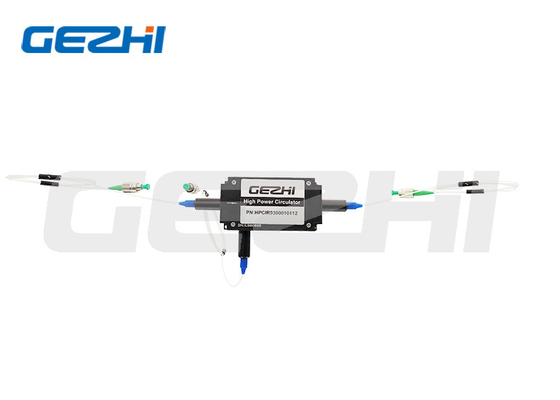

A polarização customizável do comprimento de onda que mantém TGG circulatório ótico baseou o pedido para o amplificador da fibra
Descrição do produto
A funcionalidade chave de um circulador ótico da fibra está dirigindo a luz sequencialmente do porto para mover com o de pequenas perdas em somente um sentido que resultados na separação de sinais que viajam ao longo de uma fibra ótica em sentidos opostos.
|
Características Perda de inserção do *Low O *High retorna a perda Isolamento do *High Estabilidade & confiança do *High |
Aplicações Amplificador do *Fiber Instrumento *Testing Sensor do *Fiber Equipamento *Medical |
Especificações
| Parâmetros | Unidade | Valores | ||||||
| Comprimento de onda de funcionamento | nanômetro | 532 | 633 ou 680 680 | 780, 808, 850 ou 930 | 980 | 1030 | 1053 ou 1064 | 1150 |
| Largura de banda do comprimento de onda | nanômetro | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| Perda de inserção | DB | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| Mínimo Isolamento | DB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| Isolamento máximo | DB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| Relação da extinção (tipo B) | DB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| Relação da extinção (tipo F) | DB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| Tipo da fibra | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 ou 1060 | |
| Max Power Handling (CW) | W | 0,02 | 0,05 | 0,5, 5,10 ou 20 | 0,5, 5 ou 20 | 0,5, 5,20 | 0,5, 5,20 | 0,5, 5,20 |
| Interferência | DB |
≥45 |
||||||
| Perda de retorno | DB |
≥45 |
||||||
| Carga elástica | N |
≤5 |
||||||
| Temperatura de funcionamento | °C |
0~+60 |
||||||
| Temperatura de armazenamento | °C |
-10~+75 |
||||||
| Dimensão do pacote | nanômetro |
70x28x26 |
||||||
Nota:
as especificações 1.Above são para o dispositivo sem conector, se com conector, o IL será 0.3dB mais alto, a perda do retorno com seja reduzir 5dB e a relação da extinção reduzirá 2dB.
2. Se há uma aplicação do pulso, por favor para ser certo informar-nos da energia de pulso e do poder máximo.
Dimensões do pacote
| ①Porto: | 3=3port |
| ②Comprimento de onda: | 532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Specify |
| ③Alinhamento da linha central: | Funcionamento da linha central de B=Both; O funcionamento da linha central de F=Slow, linha central rápida obstruiu; O tipo de N=Non-PM está disponível |
| ④Manipulação do poder: | 0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Specify |
| ⑤Tipo da fibra: | PM460; PM630; PM780; PM980; PM1060; S=Specify |
| ⑥Dimensões do pacote: | T2=70x28x26mm; S=Specify |
| ⑦Tipo da trança: | fibra 00=bare; tubo 09=900um fraco |
| ⑧Comprimento da fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑨Tipo do conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
| ⑩Poder máximo para o pulso: | 00=Continuous onda, 10=10kW, 20=20kW, SS=Specified |
|
|
