| Brand Name: | GEZHI or OEM |
| Número do modelo: | Fibra ótica FWDM de 3 portos |
| MOQ: | 1PC |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

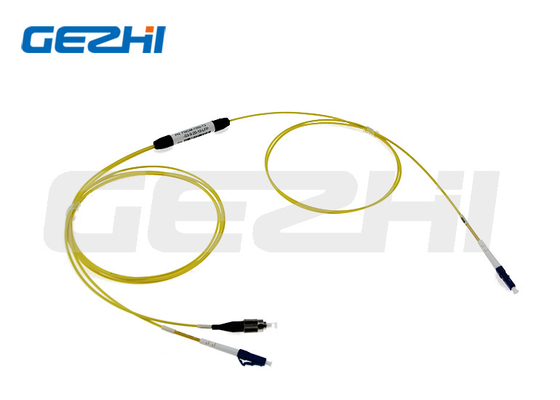

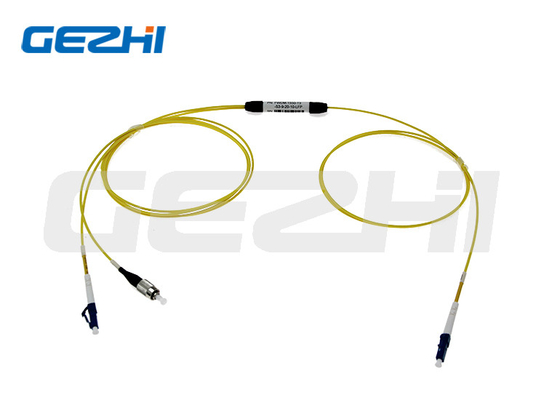

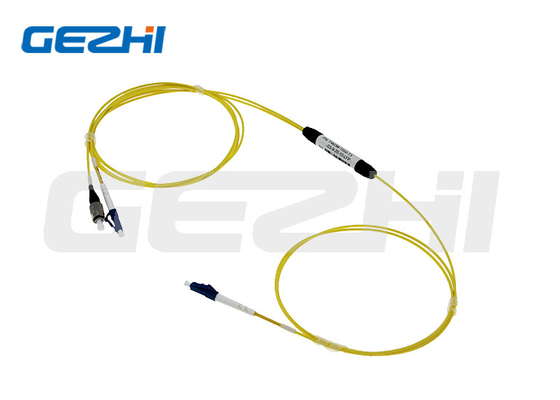

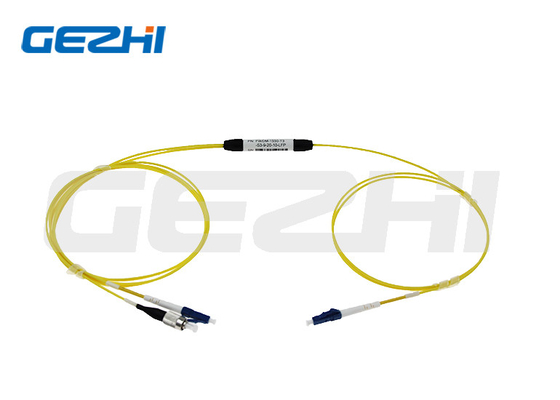

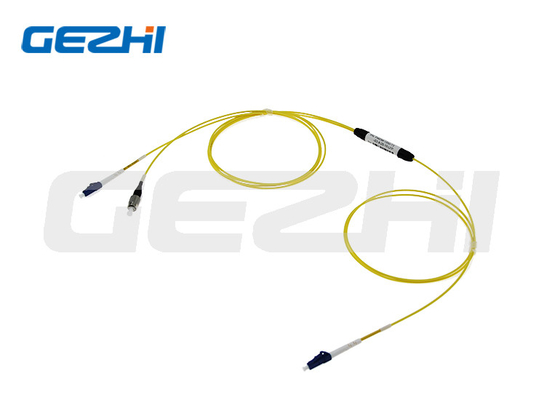

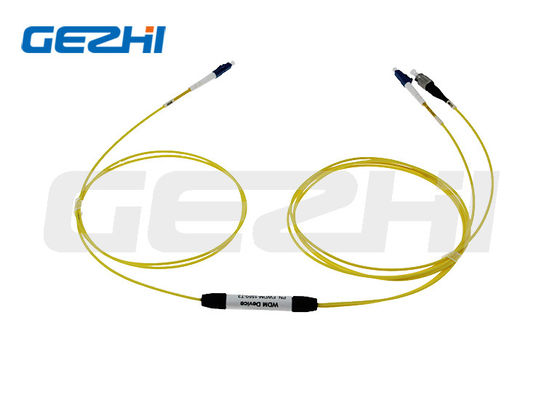

Filtro FWDM multicanal Equipamento de comunicação de tubo de aço WDM
Descrição do produto
Filtro FTTX O módulo WDM amplamente utilizado em amplificadores EDFA, Raman, redes WDM e instrumentação de fibra óptica é baseado na tecnologia Thin Film Filter (TFF).O dispositivo combina ou separa a luz em diferentes comprimentos de onda em uma ampla faixa de comprimento de onda.Ele pode expandir a capacidade de uma única fibra para obter comunicação bidirecional, de modo que seja amplamente utilizado na atualização e expansão da rede óptica, ou introduza novos negócios abrangentes, etc.
Fornecemos dispositivos de filtro de multiplexação por divisão de comprimento de onda (WDM) baseados em filtro que são personalizados para as bandas de comprimento de onda específicas para suas aplicações especiais.Como você deve saber, o próprio sistema GEPON funciona em 1310/1490, então o sinal CATV aqui é entregue pela mesma fibra usando 1550nm, e FWDM é um lugar onde tudo isso fica "misturado".
Características
Baixa Perda de Inserção
Isolamento de canal alto
Banda passante larga
Alta confiabilidade e estabilidade
Livre de epóxi no caminho óptico
Aplicativo
Monitoramento de linha
comunicação de telecomunicações
Aplicativo de celular
Amplificador de fibra óptica
Rede de acesso
Sistemas Metro WDM
Sistemas WDM de longa distância
redes corporativas
Especificação
| Item | Unidade | Parâmetros |
| Espaçamento entre canais | GHz | 200 |
| Faixa de comprimento de onda | Canais ITU de banda C ou L de 186,6 a 196,1 THz | |
| banda passante | GHz | ≥+/- 33 |
| Ripple de banda passante de transmissão | dB | ≤0,3 |
| Perda de inserção de transmissão | dB | ≤1,0 |
| Ondulação de banda passante de reflexão | dB | ≤0,2 |
| Perda de inserção de reflexão | dB | ≤0,4 |
| Isolamento de transmissão (canal adj) | dB | ≥30 |
| Isolamento de transmissão (canal não adj) | dB | ≥50 |
| Isolamento de reflexão | dB | ≥13 |
| Perda dependente de polarização | dB | ≤0,2 |
| Dispersão do modo de polarização | PS | ≤0,2 |
| Diretividade | dB | ≥50 |
| Perda de retorno | dB | ≥45 |
| Manuseio de energia óptica | mW | ≥500 |
| Carga de tração | N | ≥5 |
| Faixa de temperatura operacional | -5 a 70 | |
| Amplitude Térmica de armazenamento | -40 a +85 0C | |
| tipo de fibra | SMF-28e | |
| Dimensão do pacote | milímetros | 5,5 x 34 mm |
Nota: Todas as especificações são baseadas nos dispositivos sem conectores e garantidas
comprimento de onda, polarização e temperatura.
Desenho de dimensões (mm)
Embalagem do produto
|
|
