| Brand Name: | GEZHI or OEM |
| Número do modelo: | 8CH CWDM ótico Mux Demux |
| MOQ: | 1PC |
| preço: | Negociável |

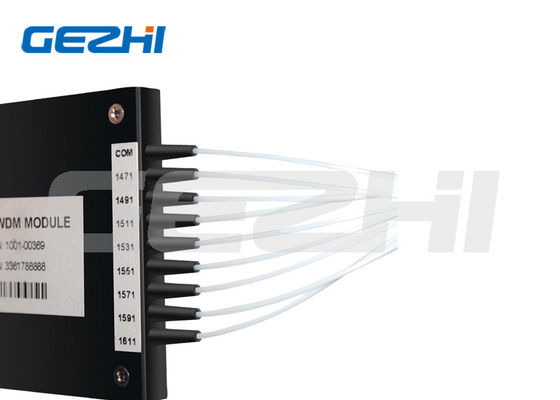

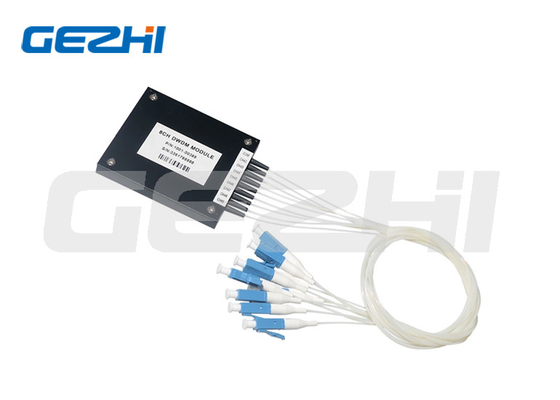

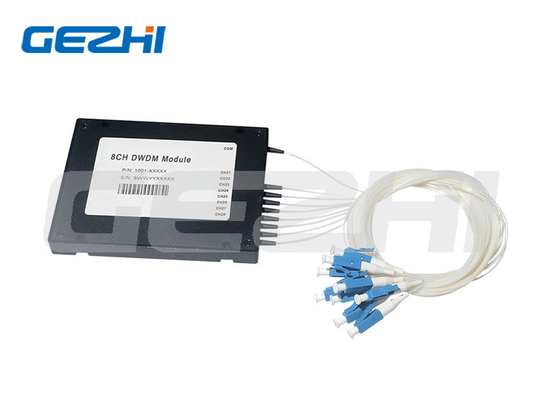

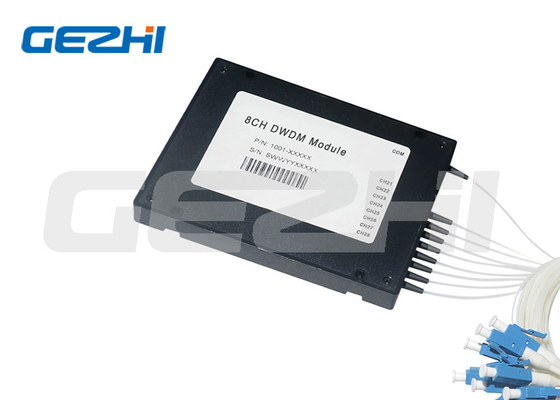

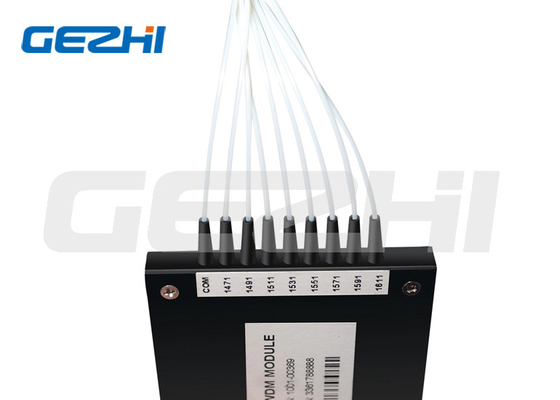

Canal ótico do módulo 8 do canal CWDM 8CH CWDM Mux Demux CWDM
Descrição do produto
A multiplexação de divisão de comprimento de onda grosseira (CWDM) é uma escolha excelente para a capacidade crescente da largura de banda ao manter custos para baixo. A tala 6com/pigtailed a família do módulo do ABS, com base na tecnologia padrão do filtro do filme fino (TFF) com um empacotamento proprietário, oferece-lhe as dimensões componentes as menores combinadas com um desempenho e uma confiança proeminentes. Nossos CWDM MUX DEMUX são seridos perfeitamente para transportar PDH, ASAO/SONET, serviços dos ETHERNET sobre WWDM, CWDM e DWDM na borda do metro e em redes óticas do acesso.
Aplicações
Os canais de CWDM adicionam/gotas
CWDM
Relações óticas da fibra de CATV
LAN Networks de acesso
Comunicações da Curto-distância
Características
Baixa perda de inserção
Isolamento excelente do canal
Estabilidade & confiança altas
Baixo custo
Especificações
|
Artigo
|
Unidade
|
Parâmetros
|
|
Afastamento de canal
|
|
20 grades da UIT do nanômetro
|
|
Escala de comprimento de onda
|
nanômetro
|
1260 a 1620
|
|
Centros do canal (UIT ou ITU+1)
|
nanômetro
|
1270/1290… 1610 ou 1271/1291… de 1611
|
|
Passband
|
nanômetro
|
≥+/-6.5, 7,0, 7,5
|
|
Ondinha do Passband
|
DB
|
≤0.35
|
|
Perda de inserção da transmissão
|
DB
|
≤0.70 (0,50 típico)
|
|
Perda de inserção da reflexão
|
DB
|
≤0.40
|
|
Isolamento da transmissão (canal do ajuste)
|
DB
|
≥30
|
|
Isolamento da transmissão (canal não-ajuste)
|
DB
|
≥45
|
|
Isolamento da reflexão
|
DB
|
≥13
|
|
Perda dependente da polarização
|
DB
|
≤0.1
|
|
Dispersão do modo da polarização
|
picosegundo
|
≤0.2
|
|
Estabilidade térmica
|
dB/°C
|
≤0.005
|
|
Diretividade
|
DB
|
≥50
|
|
Perda de retorno
|
DB
|
≥45
|
|
Manipulação ótica do poder
|
mW
|
≤300
|
|
Carga elástica
|
N
|
≥5
|
|
Variação da temperatura de funcionamento
|
°C
|
-5 a 70
|
|
Variação da temperatura do armazenamento
|
°C
|
-40 a +85
|
|
Tipo da fibra
|
|
SMF-28e
|
|
Dimensão do pacote
|
milímetro
|
≤5.5 x 34
|
|
|
