| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-OADM100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto

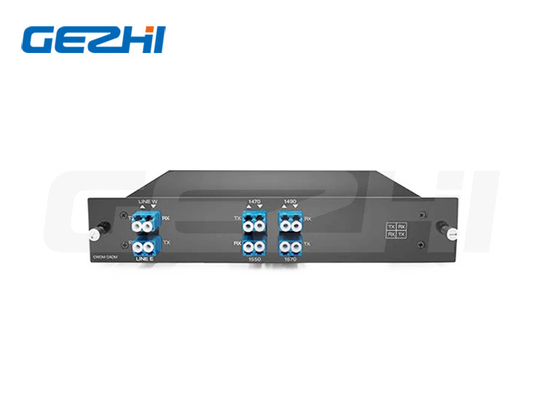

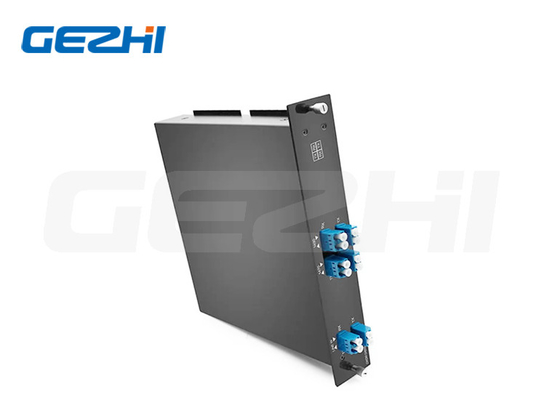

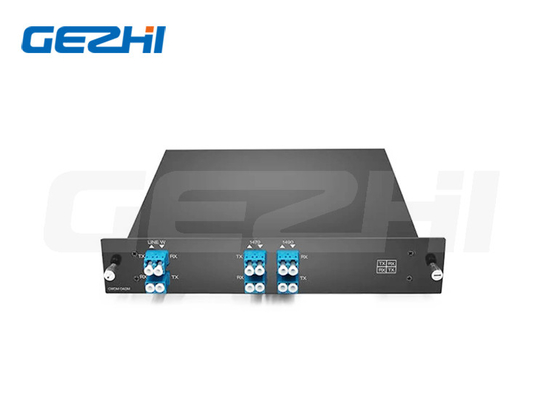

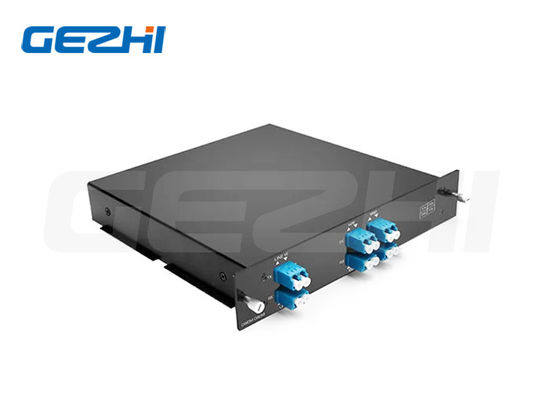

Multiplexador OADM de 4 canais de dupla fibra CWDM passivo
CWDM OADM
O multiplexador óptico de adição/descolagem (CWDM Optical Add/Drop Multiplexer, OADM) é um dispositivo óptico passivo utilizado em redes WDM para adicionar e descolar um/múltiplos canais CWDM numa ou duas fibras,Deixando o resto dos comprimentos de onda passar para o destino necessárioOs módulos OADM.CWDM estão disponíveis em configurações unilaterais (Leste ou Oeste) e duplas (Leste e Oeste), suportando até quatro comprimentos de onda.
Características e aplicações
Características
Baixa perda de inserção
4 canais ocidental e oriental duplo lado
Rede de fibras sintéticas
Adicionar e soltar funções em ambas as direções
Conectores LC normalizados na indústria
Baseados em óptica de película fina com trajetória óptica livre de epoxi
Compatibilidade total com a Telcordia GR1221, GR1209, RoHS, ISO
Aplicações
Adicionar/Despedir canal
Links de fibra óptica CATV
Sistemas WDM grosseiros
Redes de metrô
Especificações
| Parâmetro | Unidade | Especificações | |
| Faixa de comprimento de onda | nm | 1260 ~ 1620 | |
| Comprimento de onda do centro | nm | Cliente especificado | |
| Espaçamento entre canais | nm | 20 | |
| Banda de passagem | nm | CW ± 6.5 | |
| Perda de inserção | COM==>DROP | dB | ≤ 1.5 |
| ADD==>EXP | |||
| Isolamento adjacente | dB | ≥ 30 | |
| Isolamento não adjacente | dB | ≥ 45 | |
| PDL | dB | ≤ 0.1 | |
| Directividade | dB | ≥ 50 | |
| Perda de retorno | dB | ≥ 45 | |
| PMD | ps | ≤ 0.1 | |
| Gestão da potência (CW) | mW | ≤ 300 | |
| Temperatura de funcionamento | °C | -10 a +70 | |
| Temperatura de armazenamento | °C | -40 a +85 | |
| Tipo de fibra | G.657.A1 ou G.652D | ||
| Diâmetro da fibra | 30,0 mm ou 2,0 mm,0.9 mm com tubo solto | ||
| Tipo de conector | LC/UPC ou outros | ||
| Comprimento da fibra | m | 1 ou outros | |
| Portão do monitor opcional | % | 1 | |
| Dimensões do pacote | mm |
Cassete ABS: 100*80*10,5; 140*115*18; Mini caixa ABS:90x20x10; Tubos de aço: Φ5.5*38; |
|
|
|
