| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-PMC100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto

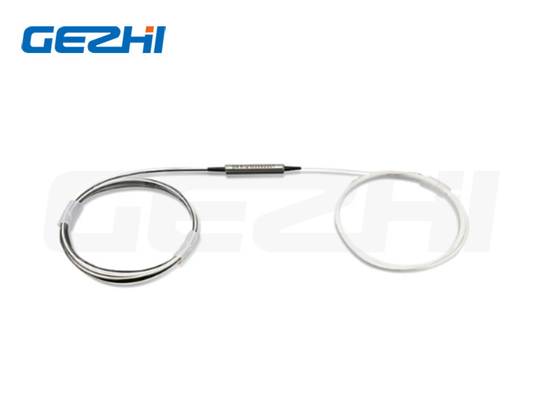

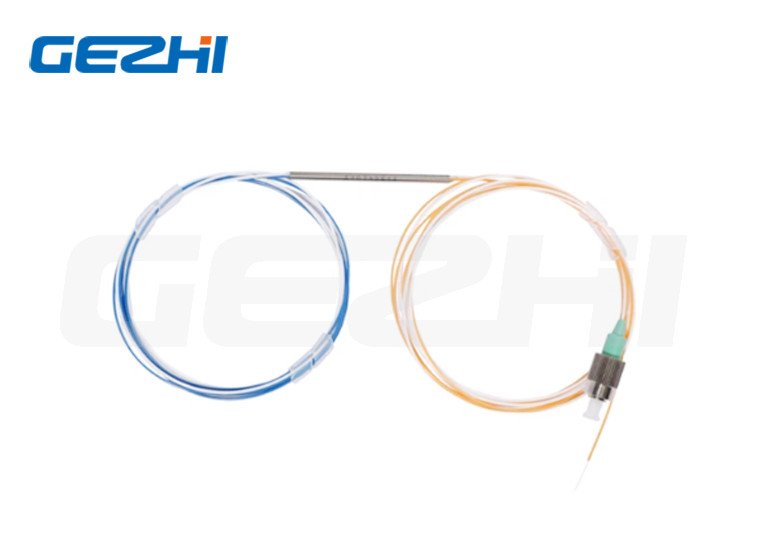

2x2 1064nm Polarização mantendo acoplador para amplificador de fibra
Acoplador PM
O acoplador de manutenção de polarização 2x2 1064nm é um componente óptico que permite a divisão ou combinação de sinais ópticos.e é projetado para manter o estado de polarização dos sinais de entradaO comprimento de onda operacional deste acoplador é de 1064 nm, que é comumente utilizado em várias aplicações a laser.
Oferecemos uma gama de acopladores de manutenção de polarização de alta qualidade para uso em várias aplicações de fibra óptica.Estes acopladores são projetados para dividir ou combinar sinais ópticos mantendo o estado de polarização da luzCom processos de fabricação avançados e rigoroso controle de qualidade, os acopladores de manutenção de polarização da Optico são conhecidos por seu excelente desempenho, durabilidade e baixo custo.
Características e aplicações
| Características | Aplicações |
|
* Baixa perda de inserção * Alta perda de retorno * Alta taxa de extinção |
* Amplificador de fibra * Monitorização de potência * Instrumento de fibra óptica |
Especificações
| Parâmetros | Unidade | Valores | |||||||||||||||
| Tipo | / | 1x2 ou 2x2 | |||||||||||||||
| Comprimento de onda do centro | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Faixa de comprimento de onda operacional | nm | ± 10 | ± 10 | ± 15 | ± 15 | ± 20 | |||||||||||
| Perda em excesso | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Relação de acoplamento do toque | % | 1±0,5%, 5±1,0%, 10±2,0% e 50% | |||||||||||||||
| Perda de inserção | dB | IL relacionado com o coeficiente de engate | |||||||||||||||
| Taxa de extinção | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Perda de retorno | dB | ≥55 | |||||||||||||||
| Máxima potência de manuseio (CW) | W | 0.1 | 0.1 | 0.5, 1 ou 3 | 0.5, 1 ou 3 | 0.5, 1 ou 3 | |||||||||||
| Carga de tração | N | ≤5 | |||||||||||||||
| Temperatura de funcionamento | °C | -5~+75 | |||||||||||||||
| Temperatura de armazenamento | °C | -40~+85 | |||||||||||||||
| Dimensão do pacote | mm | φ3x54 mm ou φ3x60 mm | |||||||||||||||
| Tolerância do rácio de acoplamento | % | 1/99 | 2/98 (em inglês) | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50. | ||||||||
| ± 0.5 | ± 0.6 | ± 10 | ± 15 | ± 2.0 | ± 2.5 | ± 3.0 | ± 3.5 | ||||||||||
| 1 comprimento de onda: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Especificar |
| Tipo de configuração: | 12 é igual a 1x2, 22 é igual a 2x2. |
| Relação de acoplamento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Especificar |
| 4Tipos de fibras: | PM460-HP; PM630-HP; PM780; PM980; S=Especificar |
| 5 Gestão da potência: | 0L=0,5W; 01=1W; 02=2W |
| 6 Dimensões do pacote: | S2=3,0x54 mm; S3=3,0x60 mm; S=Especificar |
| 7 Tipo de cauda: | 00=fibra nua; 09=tubo solto de 900um |
| 8Duração da fibra: | 08=0,8m; 10=1m; S=Especificar |
| 9Tipos de conectores: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar |
|
|
